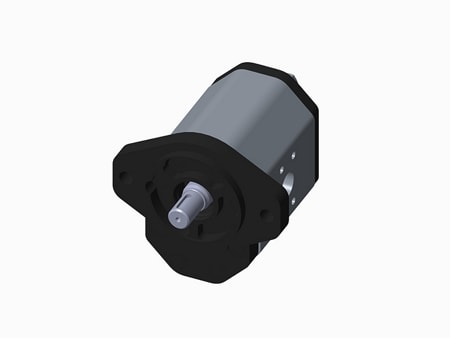

Шестеренные насосы внешнего зацепления
Запрос цены
Гидравлические насосы
Техническая информация
- Рабочий объем: 20~71 см3/об.
- Направление вращения: по часовой стрелке (D), против часовой стрелки (S), реверсивное (R)
- Минимальная скорость: 400~600 об/мин/мин
- Максимальная скорость: 2500~3500 об/мин/мин
- Пиковое давление: 220~280 бар
- Строительная техника, Санитарный транспорт, Гидравлические системы
Характеристики
- Высокая эффективность, длительный срок службы
- Высокая производительность даже на низких скоростях
- Доступно несколько вариантов удлинения масляного отверстия и вала
- Герметичное уплотнение вала
- Дополнительный реверсивный насос и двигатель
Технические параметры шестеренчатого насоса внешнего зацепления группы 3
Производительность | Абсолютное давление всасывания | Макс. постоянное давление | Макс. прерывистое давление | Макс. пиковое давление | Мин.скорость | Макс.скорость | Объемный КПД |
Y | Pe | P1 | P2 | P3 | nmin | nmax | ηv |
см3/об. | бар | об/мин | % | ||||
20 | 0.7...3 | 250 | 265 | 280 | 600 | 3500 | ≥92 |
22 | |||||||
26 | 500 | 3000 | |||||
33 | 230 | 250 | 270 | ≥93 | |||
39 | |||||||
46 | |||||||
50 | 220 | 240 | 260 | ≥94 | |||
52 | |||||||
55 | 200 | 230 | 250 | 400 | 2800 | ||
63 | ≥95 | ||||||
71 | 180 | 200 | 220 | 2500 |

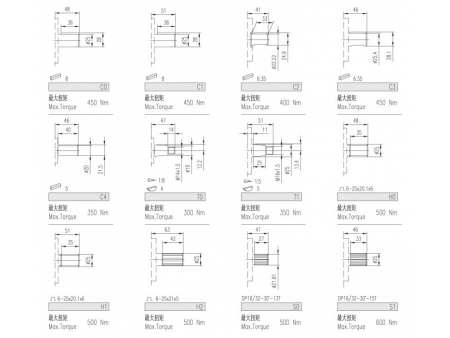

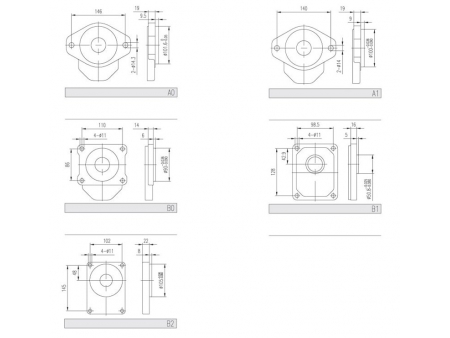

Правила оформления заказа шестеренчатого насоса внешнего зацепления группа 3
Стандартные размеры шестеренчатых насосоввнешнего зацепления группы 3
Производительность | Макс. давление | Максимальная скорость | Минимальная скорость | Вес | Размеры | Код маслянного порта | Входное отверстие | Выходное отверстие | |||||||
P1 | P2 | P3 | M | L | B | D | C | b | d | c | |||||
( см3/об.) | бар | бар | бар | (об/мин) | (об/мин) | кг | мм | мм | мм | мм | мм | мм | |||
20 | 250 | 265 | 280 | 3500 | 600 | 7.5 | 128 | 63 | F0 | 50 | 20 | M8 | 50 | 20 | M8 |
22 | 250 | 265 | 280 | 3500 | 600 | 7.7 | 130 | 64 | F0 | 50 | 20 | M8 | 50 | 20 | M8 |
26 | 250 | 265 | 280 | 3000 | 600 | 8.1 | 133 | 65 | F0 | 50 | 20 | M8 | 50 | 20 | M8 |
33 | 230 | 250 | 270 | 3000 | 500 | 8.6 | 139 | 68 | F1 | 65 | 25 | M8 | 65 | 20 | M8 |
39 | 230 | 250 | 270 | 3000 | 500 | 9.1 | 146 | 72 | F1 | 65 | 25 | M8 | 65 | 20 | M8 |
46 | 230 | 250 | 270 | 3000 | 500 | 9.6 | 152 | 75 | F1 | 65 | 25 | M8 | 65 | 20 | M8 |
50 | 220 | 240 | 260 | 3000 | 500 | 10 | 156 | 77 | F2 | 76 | 33 | M10 | 76 | 25 | M10 |
52 | 220 | 240 | 260 | 3000 | 500 | 10.2 | 158 | 78 | F2 | 76 | 33 | M10 | 76 | 25 | M10 |
55 | 200 | 230 | 250 | 2800 | 400 | 10.5 | 160 | 79 | F2 | 76 | 33 | M10 | 76 | 25 | M10 |
63 | 200 | 230 | 250 | 2800 | 400 | 11.1 | 168 | 83 | F2 | 76 | 33 | M10 | 76 | 25 | M10 |
71 | 180 | 200 | 220 | 2500 | 400 | 11.8 | 175 | 86 | F2 | 76 | 33 | M10 | 76 | 25 | M10 |
Производительность | Макс. давление | Максимальная скорость | Минимальная скорость | Вес | Размеры | Код маслянного порта | Входное отверстие | Выходное отверстие | ||||||
P1 | P2 | P3 | M | L | D | d | ||||||||
( см3/об.) | бар | бар | бар | (об/мин) | (об/мин) | кг | мм | мм | ||||||
20 | 250 | 265 | 280 | 3500 | 600 | 7.5 | 128 | 63 | E0 | 56 | 27 | 56 | 19 | |
22 | 250 | 265 | 280 | 3500 | 600 | 7.7 | 130 | 64 | E0 | 56 | 27 | 56 | 19 | |
26 | 250 | 265 | 280 | 3000 | 600 | 8.1 | 133 | 65 | E0 | 56 | 27 | 56 | 19 | |
33 | 230 | 250 | 270 | 3000 | 500 | 8.6 | 139 | 68 | E0 | 56 | 27 | 56 | 19 | |
39 | 230 | 250 | 270 | 3000 | 500 | 9.1 | 146 | 72 | E0 | 56 | 27 | 56 | 19 | |
46 | 230 | 250 | 270 | 3000 | 500 | 9.6 | 152 | 75 | E1 | 51 | 27 | 51 | 27 | |
50 | 220 | 240 | 260 | 3000 | 500 | 10 | 156 | 77 | E2 | 56 | 27 | 56 | 27 | |
52 | 220 | 240 | 260 | 3000 | 500 | 10.2 | 158 | 78 | E2 | 56 | 27 | 56 | 27 | |
55 | 200 | 230 | 250 | 2800 | 400 | 10.5 | 160 | 79 | E3 | 62 | 33 | 51 | 27 | |
63 | 200 | 230 | 250 | 2800 | 400 | 11.1 | 168 | 83 | E3 | 62 | 33 | 51 | 27 | |
71 | 180 | 200 | 220 | 2500 | 400 | 11.8 | 175 | 86 | E3 | 62 | 33 | 51 | 27 |
Производительность | Макс. давление | Максимальная скорость | Минимальная скорость | Вес | Размеры | Код маслянного порта | Входное отверстие | Выходное отверстие | |||||||||
P1 | P2 | P3 | M | L | A | B | C | D | a | b | c | d | |||||
( см3/об.) | бар | бар | бар | (об/мин) | (об/мин) | кг | мм | мм | мм | мм | UNC | мм | мм | мм | UNC | мм | |
20 | 250 | 265 | 280 | 3500 | 600 | 7.5 | 128 | 63 | F4 | 52.4 | 26.2 | 3/8 | 27 | 47.6 | 22.2 | 3/8 | 19 |
22 | 250 | 265 | 280 | 3500 | 600 | 7.7 | 130 | 64 | F4 | 52.4 | 26.2 | 3/8 | 27 | 47.6 | 22.2 | 3/8 | 19 |
26 | 250 | 265 | 280 | 3000 | 600 | 8.1 | 133 | 65 | F4 | 52.4 | 26.2 | 3/8 | 27 | 47.6 | 22.2 | 3/8 | 19 |
33 | 230 | 250 | 270 | 3000 | 500 | 8.6 | 139 | 68 | F4 | 52.4 | 26.2 | 3/8 | 27 | 47.6 | 22.2 | 3/8 | 19 |
39 | 230 | 250 | 270 | 3000 | 500 | 9.1 | 146 | 72 | F4 | 52.4 | 26.2 | 3/8 | 27 | 47.6 | 22.2 | 3/8 | 19 |
46 | 230 | 250 | 270 | 3000 | 500 | 9.6 | 152 | 75 | F4 | 52.4 | 26.2 | 3/8 | 27 | 47.6 | 22.2 | 3/8 | 19 |
50 | 220 | 240 | 260 | 3000 | 500 | 10 | 156 | 77 | F4 | 52.4 | 26.2 | 3/8 | 27 | 47.6 | 22.2 | 3/8 | 19 |
52 | 220 | 240 | 260 | 3000 | 500 | 10.2 | 158 | 78 | F4 | 52.4 | 26.2 | 3/8 | 27 | 47.6 | 22.2 | 3/8 | 19 |
55 | 200 | 230 | 250 | 2800 | 400 | 10.5 | 160 | 79 | F5 | 58.7 | 30.2 | 7/16 | 33 | 52.4 | 26.2 | 3/8 | 27 |
63 | 200 | 230 | 250 | 2800 | 400 | 11.1 | 168 | 83 | F5 | 58.7 | 30.2 | 7/16 | 33 | 52.4 | 26.2 | 3/8 | 27 |
71 | 180 | 200 | 220 | 2500 | 400 | 11.8 | 175 | 86 | F5 | 58.7 | 30.2 | 7/16 | 33 | 52.4 | 26.2 | 3/8 | 27 |
Производительность | Макс. давление | Максимальная скорость | Минимальная скорость | Вес | Размеры | Код маслянного порта | Входное отверстие | Выходное отверстие | |||
P1 | P2 | P3 | M | L | D | d | |||||
( см3/об.) | бар | бар | бар | (об/мин) | (об/мин) | кг | мм | мм | |||
20 | 250 | 265 | 280 | 3500 | 600 | 7.5 | 128 | 63 | L0 | G3/4 | G3/4 |
22 | 250 | 265 | 280 | 3500 | 600 | 7.7 | 130 | 64 | L0 | G3/4 | G3/4 |
26 | 250 | 265 | 280 | 3000 | 600 | 8.1 | 133 | 65 | L1 | G1 | G3/4 |
33 | 230 | 250 | 270 | 3000 | 500 | 8.6 | 139 | 68 | L1 | G1 | G3/4 |
39 | 230 | 250 | 270 | 3000 | 500 | 9.1 | 146 | 72 | L1 | G1 | G3/4 |
46 | 230 | 250 | 270 | 3000 | 500 | 9.6 | 152 | 75 | L2 | G1 1/4 | G1 |
50 | 220 | 240 | 260 | 3000 | 500 | 10 | 156 | 77 | L2 | G1 1/4 | G1 |
52 | 220 | 240 | 260 | 3000 | 500 | 10.2 | 158 | 78 | L2 | G1 1/4 | G1 |
55 | 200 | 230 | 250 | 2800 | 400 | 10.5 | 160 | 79 | L2 | G1 1/4 | G1 |
63 | 200 | 230 | 250 | 2800 | 400 | 11.1 | 168 | 83 | L2 | G1 1/4 | G1 |
71 | 180 | 200 | 220 | 2500 | 400 | 11.8 | 175 | 86 | L3 | G1 1/2 | G1 1/4 |
Производительность | Макс. давление | Максимальная скорость | Минимальная скорость | Вес | Размеры | Код маслянного порта | Входное отверстие | Выходное отверстие | |||
P1 | P2 | P3 | M | L | D | d | |||||
( см3/об.) | бар | бар | бар | (об/мин) | (об/мин) | кг | мм | мм | |||
20 | 250 | 265 | 280 | 3500 | 600 | 7.5 | 128 | 63 | L0 | G3/4 | G3/4 |
22 | 250 | 265 | 280 | 3500 | 600 | 7.7 | 130 | 64 | L0 | G3/4 | G3/4 |
26 | 250 | 265 | 280 | 3000 | 600 | 8.1 | 133 | 65 | L1 | G1 | G3/4 |
33 | 230 | 250 | 270 | 3000 | 500 | 8.6 | 139 | 68 | L1 | G1 | G3/4 |
39 | 230 | 250 | 270 | 3000 | 500 | 9.1 | 146 | 72 | L1 | G1 | G3/4 |
46 | 230 | 250 | 270 | 3000 | 500 | 9.6 | 152 | 75 | L2 | G1 1/4 | G1 |
50 | 220 | 240 | 260 | 3000 | 500 | 10 | 156 | 77 | L2 | G1 1/4 | G1 |
52 | 220 | 240 | 260 | 3000 | 500 | 10.2 | 158 | 78 | L2 | G1 1/4 | G1 |
55 | 200 | 230 | 250 | 2800 | 400 | 10.5 | 160 | 79 | L2 | G1 1/4 | G1 |
63 | 200 | 230 | 250 | 2800 | 400 | 11.1 | 168 | 83 | L2 | G1 1/4 | G1 |
71 | 180 | 200 | 220 | 2500 | 400 | 11.8 | 175 | 86 | L3 | G1 1/2 | G1 1/4 |
