Линейный актуатор для высоких нагрузок серии U10P является обновленной версией линейного актуатора серии U10. Материалы и дизайн внутреннего винта и двигателя были непрерывно улучшены, чтобы выдерживать динамическую нагрузку больше 3000кг, что делает его идеальным для применения в солнечных панелях с жесткими условиями эксплуатации.
Параметры- Напряжение: 12/24/36/48В постоянного тока
- Макс.динамическая нагрузка: 30000Н
- Макс.статическая нагрузка: 50000Н
- Скорость на холостом ходу: 1.5мм/сек
- Скорость при полной нагрузке: 1.2мм/сек
- Рабочий цикл:10%
- Степень защиты от влаги:IP65
- Температура:-25℃ ~ +65℃
- Опций:датчик Холла

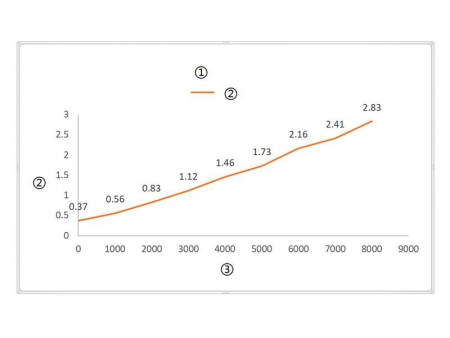

Линия графика
① Диаграмма усилие-ток ② Потребляемый ток (A); ③ Усилие (Н); ④ Диаграмма усилие-скорость; ⑤ Скорость (мм/сек)
Код ПараметровКод | Усилие(Н) | Потребляемый ток (А) | Скорость(мм/сек) | ||
Толкающее | Тяговое | На холостом ходу (24В постоянного тока) | При полной нагрузке (24В постоянного тока) | ||
A | 30000 | 30000 | 9 | 1.5 | 1.2 |
B | 25000 | 25000 | 8 | 1.5 | 1.4 |
Примечание: При изменении напряжения с 24 В на 12 В, значение тока удваивается.
Ключ для заказа1=12В
2=24В(стандартный)
3=36V
4=48V1=Отверстие Φ20мм
2 = Отверстие Φ30мм
3=Стержневой тип Φ20мм
4= Стержневой тип Φ30мм
C= По заказу
1=IP54
2=IP65(стандартный)
3=IP66
C=по заказу1=Отсутствует
2=Отверстие Φ20мм
3= Отверстие Φ30мм
4=Стержневой тип Φ20мм
5= Стержневой тип Φ30мм
C= По заказу
1=передний-задний крепеж
C=по заказу1=отсутствует
2=Датчик Холла
C=по заказу
1=концевые выводы
2=Din разъем штыревой 5-контактный
3=контактный разъем Delphi
C=по заказу1=1m
2=1.5 m
3=2m
4=3m
C=по заказу
