Характеристики
Двухбалочный козловой кран с крюком MG состоит из моста, механизма передвижения моста, тележки, электрооборудования и других элементов.Подходит для общих погрузочно-разгрузочных и подъёмно-транспортных операций на складах под открытым небом , вдоль железнодорожных линий и так далее. Jushen имеет 40-летний опыт в технологии сварки.Это говорит о том ,что конструкции наших кранов очень прочные и долгослужащие.
Основные параметры:Ток | Трёхфазный переменный ток |
Напряжение питания | 380V |
Частота питания | 50HZ |
Тип трека | 43Kg/m, 50Kg/m, QU70, QU80 |
Режим работы | A5 |
Основные размеры mm | B | 10800 |
C | 10000 |
Bk | 8000 |
K | 2000 |
Wc | 1400 |
h | 9000 |

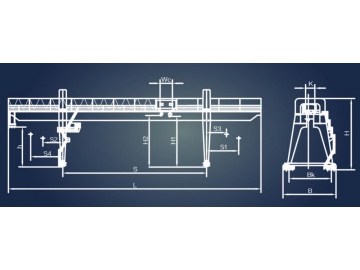

Таблица размеров
Типы для выбора:
По разной грузоподъёмности MG, Двухбалочный козловой кран с крюком разделяет на 4 вида, параметры показаны в нижней таблице.
(1) Грузоподъёмность 10t Высота подъёма m | Пролёт m | Общий вес t | Максимальный прижим KN | Размер m | | Крайний размер mm | Скорость m/min | Электродвигатель KW |
S | L | H | H1 | S1 | S2 | Механизм передвижения моста | Механизм передвижения тележки | Механизм подъёма | Механизм передвижения моста | Механизм передвижения тележки | Механизм подъёма |
11 | 18 | 64.9 | 235 | 18 | 33 | 14000 | 11000 | 5000 | 5000 | 40.1 | 43.7 | 9.4 | YZR160L-6/2×11 | YZR132M1-6/2.2 | YZR180L-8/11 |
22 | 73.3 | 256 | 22 | 37 |
26 | 80.9 | 275 | 26 | 47 | 7000 | 7000 | YZR200L-8/2×15 |
12 | 30 | 97.3 | 316 | 30 | 51 | 15000 | 12000 | 47.1 |
35 | 110.9 | 352 | 35 | 56 |
(2) Грузоподъёмность 16/3.2t Грузоподъёмность t | Высота подъёма m | Пролёт m | Общий вес t | Максимальный прижим KN | Размер m | | Крайний размер mm | Скорость m/min | Электродвигатель KW |
S | L | H | H1 | H2 | S1 | S2 | S3 | S4 | Механизм передвижения моста | Механизм передвижения тележки | Механизм подъёма | Вспомогательный механизм подъёма | Механизм передвижения моста | Механизм передвижения тележки | Механизм подъёма | Вспомогательный механизм подъёма |
16/3.2 | 10 | 18 | 75.8 | 223 | 18 | 33 | 14000 | 11000 | 11000 | 4500 | 4500 | 3745 | 5255 | 37.6 | 44.2 | 9.5 | 18.5 | YZR160L-6/2×11 | YZR132M1-6/3.7 | YZR225M-8/2.2 | YZR160L-6/11 |
22 | 84.7 | 237 | 22 | 37 |
26 | 96.7 | 252 | 26 | 47 | 7500 | 7500 | 6745 | 8255 | YZR180L-6/2×15 |
11 | 30 | 116.8 | 268 | 30 | 51 | 15000 | 11000 | 12000 |
35 | 130.6 | 285 | 35 | 56 |
(3) Грузоподъёмность 20/5t Грузоподъёмность t | Высота подъёма m | Пролёт m | Общий вес t | Максимальный прижим KN | Размер m | | Крайний размер mm | Скорость m/min | Электродвигатель KW |
S | L | H | H1 | H2 | S1 | S2 | S3 | S4 | Механизм передвижения моста | Механизм передвижения тележки | Механизм подъёма | Вспомогательный механизм подъёма | Механизм передвижения моста | Механизм передвижения тележки | Механизм подъёма | Вспомогательный механизм подъёма |
20/5 | 10 | 18 | 76.5 | 248 | 18 | 33 | 14000 | 11000 | 11000 | 4500 | 4500 | 3664 | 5336 | 37.6 | 44.2 | 9.2 | 18.7 | YZR160L-6/2×11 | YZR132M1-6/3.7 | YZR250M-8/30 | YZR180L-6/15 |
22 | 85.4 | 262 | 22 | 37 | 7500 | 7500 | 6664 | 8336 | YZR180L-6/2×15 |
26 | 97.3 | 277 | 26 | 47 |
11 | 30 | 118.5 | 294 | 30 | 51 | 15000 | 11000 | 12000 |
35 | 133.4 | 312 | 35 | 56 |
(4) Грузоподъёмность 32/5t Грузоподъёмность t | Высота подъёма m | Пролёт m | Общий вес t | Максимальный прижим KN | Размер m | | Крайний размер mm | Скорость m/min | Электродвигатель KW |
S | L | H | H1 | H2 | S1 | S2 | S3 | S4 | Механизм передвижения моста | Механизм передвижения тележки | Механизм подъёма | Вспомогательный механизм подъёма | Механизм передвижения моста | Механизм передвижения тележки | Механизм подъёма | Вспомогательный механизм подъёма |
32/5 | 10 | 18 | 96.2 | 296 | 18 | 33 | 14000 | 11000 | 11000 | 4500 | 4500 | 3500 | 5500 | 38.2 | 41.9 | 7.9 | 19 | YZR200L-6/2×22 | YZR160M1-6/5.5 | YZR280M-8/45 | YZR180L-6/15 |
22 | 105.2 | 313 | 22 | 37 | 7500 | 7500 | 6500 | 8500 | YZR160L-6/4×11 |
26 | 120.1 | 332 | 26 | 47 |
11 | 30 | 131.3 | 352 | 30 | 51 | 15000 | 11000 | 12000 |
18 | 96.2 | 296 | 18 | 56 |
Компания Jushen –опытный поставшик мостовых и козловых кранов и лидер производства строительных кранов с 1974.Наша компания конструирует и производит строительную технику и инженерное оборудование,такие как башенный кран,кран с подъемной стрелой,козловой кран,мостовой кран,строительный подъёмник и так далее. Наша компания использует высококачественные стальные материалы,благодаря которому компания может поставлять высококачественные мостовые краны. Также мы поставляем краны по специальным заказам.
