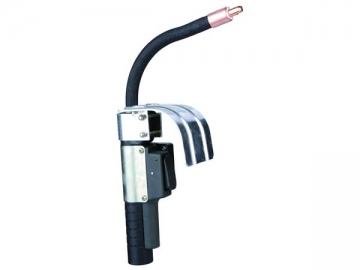

Сварочная горелка с воздушным охлаждением NK126
Сварочная горелка с воздушным охлаждением NK126
NK126 | |
Номинальный электрический ток | 350А |
ПВ | 60% |
Диаметр подходящих сварочных проволок | 1.0-2.4мм(0.035-3/32 дюйм) |
Контактный наконечник
№ | Номер детали | Описание |
A | ZB3116 | 1.6мм Ecu |
ZB3118 | 1.8мм Ecu | |
ZB3120 | 2.0мм Ecu | |
ZB3124 | 2.4мм Ecu | |
ZB3116L | 1.6ммCuCrZr | |
ZB3118L | 1.8мм CuCrZr | |
ZB3120L | 2.0мм CuCrZr | |
ZB3124L | 2.4мм CuCrZr |
Шейка горелки
№ | Номер детали | Описание |
B | ZF3230 | 30°, 195мм |
ZF3267 | 67°, 160мм | |
ZF3290 | 90°, 170мм |
Рукав
№ | Номер детали | Описание |
C | ZR3224-3 | Стальной рукав 1.6-2.4мм ×3м |

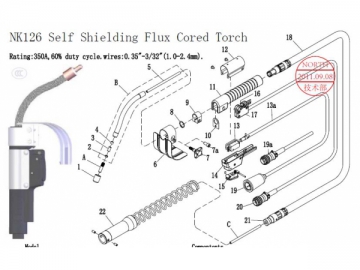

Компоненты
№ | Номер детали | Описание |
1 | ZN3101 | Изолирующий кожух |
2 | ZF3211 | Зажимной винт |
3 | ZF3212 | Стальной кожух |
4 | ZF3213 | Керамическое кольцо |
5 | ZF32163 | Проволочная пружина 163мм |
ZF32128 | Проволочная пружина 128мм | |
ZF32138 | Проволочная пружина 138мм | |
6 | ZK3001 | Защитная крышка передней рукоятки |
7 | ZT3001 | Зажимной винт |
7a | ZT3002 | Винт с внутренним шестигранником |
8 | Q1316 | Стопорное кольцо |
9 | ZM3001 | Зажимной блок |
10 | ZH3011 | Щиток от брызг |
11 | ZH3101 | Рукоятка |
12 | ZJ3014 | Фиксирующая пластина |
13 | Q712 | Водостойкий переключатель OMRON |
13a | ZJ3015 | Переключатель с разъемом |
14 | ZJ3001 | Коробка кнопки |
15 | ZJ3011 | Кнопка |
16 | Q723 | Кнопочный переключатель |
17 | ZJ3013 | Переключатель аттенюатора |
18 | ZL3130 | Кабель 3м |
ZL3230 | Кабель 3м | |
19 | LV0002 | Штепсель (2 штыря) (LN-7, 8, 925) |
ZV0005 | Штепсель (5 штырей) (LN-7, 8, 925) | |
ZV3003 | Штепсель (3 штыря) (LN-22, 23) | |
20 | ZV3004 | Кабель управления со штепселем (4 штыря) |
21 | ZU3001 | Фитинги Lincoln |
22 | ZH3201 | Изолирующая втулка с пружиной |
Примечание: * означает стандартную конфигурацию.
