Статические компенсаторы реактивной мощности, промышленные предприятия
Завод по производству никеля Dingxin Sulawesi
Компания Dingxin Group инвестировала в проект в Индонезии с целью исследований местных источников никелевой руды и производства никелевого сплава на острове Sulawesi.
В проекте на стадии-I, использовались рудообжигательные печи 3шт*11МВА для плавки руды и изготовления сплава никеля. Рудообжигательное печи работают с такими же нагрузками, как и дуговые электропечи, только более стабильно. Однако, процесс бурления все же представляет собой риск для электросети, так как в системе могут возникнуть трехфазный дисбаланс и колебания напряжения. Более того, ситуация становится более критичной в случае с маломощными электросетями.
Цех по изготовлению никеля, снабжался электроэнергией от собственной энергопроизводящей установки 2*65МВ. В силу того, что такая электросеть не имела каких-либо кабелей для подключения к более большой системе снаружи, она была очень слабой и могла легко дать сбой из-за больших нагрузок.
До момента ввода СКРМ в систему, электрические генераторы отключались около 4~5 раз каждый день из-за слабой защиты, что приводило к нестабильной работе и большим расходам. Иногда, становилось крайне сложно управлять рудообжигательными печами и для рабочих это создавало большие сложности.
Компания RXPE установила, что в этом случае ключевой проблемой является неравномерная нагрузка. Следовательно, СКРМ был просто необходим для этого цеха.
- Генераторы: 2шт • 35кВ/65МВТ
- Рудообжигательные печи: 3шт • 11 МВА 20% перегрузка
После тщательной диагностики, результаты симуляции показали что СКРМ 75Мвар на шине 35кС способен нейтрализовать неполадки в электросети.

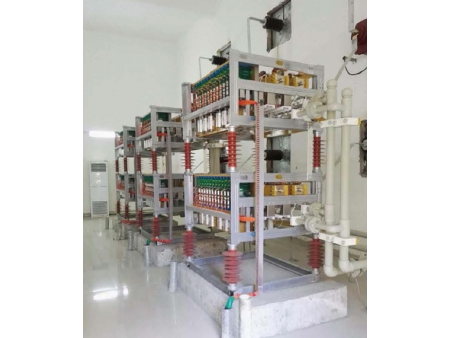

СКРМ обладал -25Мвар (индуктивный) до 50 Мвар (ёмкостный) с полным диапазоном динамической реактивной мощности 75 Мвар. Все составляющие СКРМ были подключены с шиной 35кВ к рудообжигательным печам.

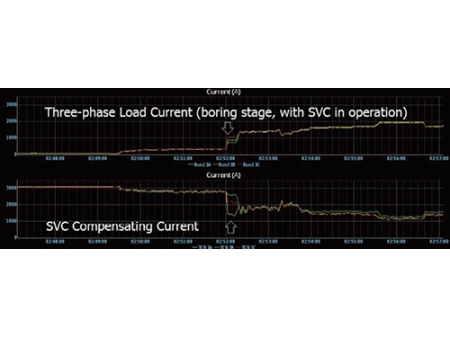

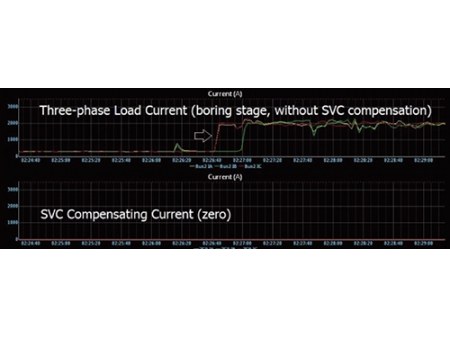

С целью выпрямления трехфазного дисбаланса, была утилизирована система управления с регулированием по замкнутому контуру и разомкнутому контуру. Управление по разомкнутому контуру фокусируется на трехфазном балансировании и колебаниях напряжения, в то время как управление по замкнутому контуру обеспечивает компенсацию коэффициенту мощности. Ниже приведены сравнительные результаты по уменьшению дисбаланса с/без СКРМ.
Сравнительные результаты показывают, что СКРМ выявляет ток нагрузок в реальном времени, после чего компенсирует определенное количество неустановившегося тока и тем самым успешно подавляет трехфазный дисбаланс. В итоге, рудообжигательные печи работают в условиях «равномерных нагрузок».

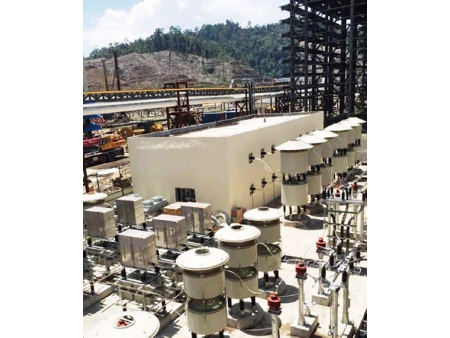

СКРМ для цеха Sulawesi по производству никеля, был доставлен в 2015 году. Оборудование успешно решило проблемы с неравномерными нагрузками. Электрические генераторы работали исправно и без внезапных отключений. Клиенты были настолько удовлетворены нашим оборудованием, что приобрели еще два СКРМ RXPE для проекта стадии-II, в том же году.
