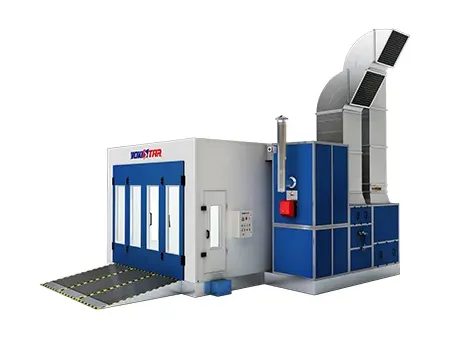

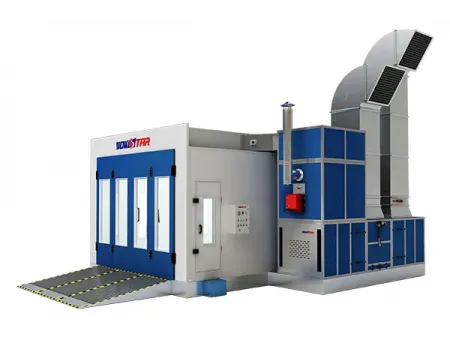

Окрасочно-сушильная камера для автомобилей (премиум-класса)
Запрос цены
Kalux-O
Электродвигатель и вентилятор (приточный агрегат)
- Тип двигателя: электродвигатель установлен внутри корпуса вентилятора
- Количество: 1 шт.
- Мощность одного двигателя: 7,5 кВт
- Общая мощность: 7,5 кВт
- Тип вентилятора: центробежный вентилятор с двусторонним всасыванием (YDW-5.6M)
- Общая производительность по воздуху: 20 000 м³/ч
Электродвигатель и вентилятор (вытяжной агрегат)
- Тип двигателя: электродвигатель установлен внутри корпуса вентилятора
- Количество: 1 шт.
- Мощность одного двигателя: 7,5 кВт
- Общая мощность: 7,5 кВт
- Тип вентилятора: центробежный вентилятор с двусторонним всасыванием (YDW-5.6M)
- Общая производительность по воздуху: 20 000 м³/ч
Фильтрация вытяжного воздуха
- Стекловолоконный фильтр: класс G3 (EN779), тип PA-50
- Гранулированный активированный уголь (KC-8.0) в фильтровальной рамке M-образной формы
Kalux-B
Электродвигатель и вентилятор (приточный агрегат)
- Тип двигателя: ременной привод
- Количество: 2 шт.
- Мощность одного двигателя: 4 кВт
- Общая мощность: 8 кВт
- Тип вентилятора: центробежный вентилятор с двусторонним всасыванием (TAE-400-H)
- Общая производительность по воздуху: 25 000 м³/ч
Электродвигатель и вентилятор (вытяжной агрегат)
- Тип двигателя: ременной привод
- Количество: 1 шт.
- Мощность одного двигателя: 7,5 кВт
- Общая мощность: 7,5 кВт
- Тип вентилятора: центробежный вентилятор с двусторонним всасыванием (TAE-560-H)
- Общая производительность по воздуху: 25 000 м³/ч
Фильтрация вытяжного воздуха
- Стекловолоконный фильтр: класс G3 (EN779), тип PA-50
- Гранулированный активированный уголь в фильтровальной рамке колонного типа
Kalux-T
Электродвигатель и вентилятор (приточный агрегат)
- Тип двигателя: прямой привод
- Количество: 1 шт.
- Мощность одного двигателя: 7,5 кВт
- Общая мощность: 7,5 кВт
- Тип вентилятора: турбовентилятор с односторонним всасыванием
- Общая производительность по воздуху: 25 000 м³/ч
Электродвигатель и вентилятор (вытяжной агрегат)
- Тип двигателя: прямой привод
- Количество: 1 шт.
- Мощность одного двигателя: 7,5 кВт
- Общая мощность: 7,5 кВт
- Тип вентилятора: турбовентилятор с односторонним всасыванием
- Общая производительность по воздуху: 25 000 м³/ч
Фильтрация вытяжного воздуха
- Фильтр с активированным углем карманного типа, класс F5 (EN779), тип C16-200
Основная конфигурация
| Базовая конструкция | |
| Конструкция пола |
|
| Крышка | Гнутая оцинкованная крышка высотой 300 мм |
| Опорная рама | Каркас из оцинкованной квадратной стальной трубы 40 × 80 мм (Ш × Д) |
| Напольный фильтр | Стекловолоконный фильтр, установленный на фильтровальной раме, класс G3 (EN779), площадь фильтрации 26,91 м² |
| Корпус кабины | |
| Входная дверь | Четырехстворчатая дверь размером 3 200 × 2 600 мм (Ш × В), конструкция из гнутой стали без открытых кромок, окна из закаленного стекла, рама из окрашенной стали. |
| Дверь для персонала | 1 шт., размер 700 × 2 000 мм (Ш × В), окно из закаленного стекла, квадратная рама из окрашенной стали |
| Стеновая панель | Толщина 50 мм, ширина 1 000 мм, утепление EPS, покрыта листом цветной стали толщиной 0,426 мм. Панель с соединением шип-паз, обе стороны окрашенная сталь. |
| Кровельная панель | Сделана из 0,6‑мм гнутой оцинкованной стальной пластины |
| Потолочный светильник | 10 светильников сверху слева и справа. Светильник PHILIPS LED 22 Вт. Всего 40 ламп |
| Боковой светильник | 10 светильников на левой и правой стеновых панелях. Светильники PHILIPS LED по 22 Вт. Всего 40 ламп |
| Пленум | Высота 450 мм, изготовлена из гнутых оцинкованных стальных панелей с порошковым покрытием |
| Потолочный фильтр | Опорная сетка из алюминиевого профиля с потолочным фильтром F5 (EN779), тип SP-600G |
| Приточные агрегаты | |
| Каркас агрегата | 1,5‑мм согнутая оцинкованная сталь, соединитель из алюминиевого сплава |
| Управление приточным воздухом | Привод Belimo NMU230 10 Н или ручная заслонка (в зависимости от модели) для регулирования свежего воздуха |
| Пневматический привод | Управляет открытием/закрытием воздушного клапана при распылении или сушке |
| Система отопления |
|
| Приточный фильтр | Предварительный фильтр, класс G3 (EN779) |
| Вытяжные агрегаты | |
| Каркас агрегата | 1,5‑мм согнутая оцинкованная сталь, соединитель из алюминиевого сплава |
| Управление вытяжным воздухом | Привод Belimo NMU230 10 Н для открытия/закрытия воздушного клапана. Оснащен 4‑м прямым воздуховодом, одним коленом 90° и одним коленом 30° |
| Система управления | Включает: манометр, терморегулятор, таймер сушки, счетчик часов, выключатель распыления, переключатель нагрев-распыление, выключатель сушки, переключатель левого света, переключатель правого света, выключатель запуска, выключатель питания, аварийную остановку |
