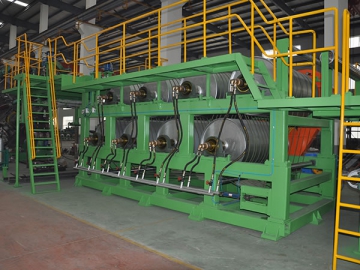

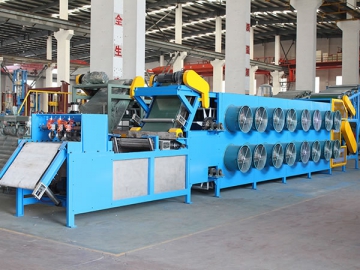

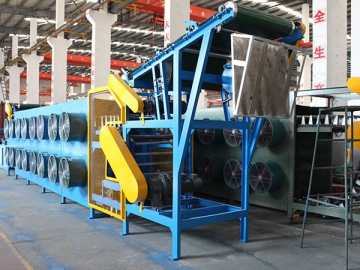

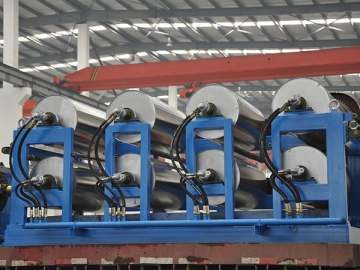

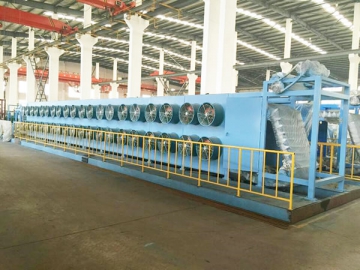

Установка фестонного типа для отбора и охлаждения листовой резины
Установка фестонного типа предназначена для отбора листовых резиновых смесей от шнекового экструдера с валковой головкой или вальцов, охлаждения, автоматического съема ленты и укладки на поддоны. В зависимости от способа рассеивания тепла данное оборудование может иметь циркуляционную воздушную или циркуляционную водяную систему охлаждения. Высокопроизводительные вытяжные вентиляторы гарантируют эффективное охлаждение резиновых листов до температуры, превышающей комнатную на 5-10 градусов. Для бесступенчатого управления скоростью охладительная установка оснащена двигателем с регулируемой частотой вращения. Автоматическое управление обеспечивается встроенным модулем ПЛК. Для полной автоматизации производственного процесса установку для отбора и охлаждения листовой резины можно укомплектовать механическими руками для захвата листов, автоматическим подъёмником для укладки листов, автоматическим взвешивающим устройством и принтером для нанесения штрихкодов.
Технические параметры| Модель | Ед. изм. | ||||
| Макс. ширина резинового листа | мм | 600 | 800 | 900 | |
| Толщина резинового листа | мм | 4-10 | 4-10 | 6-12 | |
| Разница температур резинового листа и окружающей среды после охлаждения | ℃ | 5 | 5 | 5 | |
| Линейная скорость приёмного конвейера | м/мин | 3-35 | 3-35 | 4-40 | |
| Линейная скорость висящей балки | м | 1-3 | 1-3 | 1-3 | |
| Высота подвески резинового листа | мм | 1,000 | 1,400 | 1,400 | |
| Количество вентиляторов | комплект | 8-24 | 20-52 | 24-60 | |
| Общая мощность | кВт | 16-32 | 20-63 | 25-70 | |
| Общие габариты | Д | мм | 12,400 | 14,850-28,580 | 18,000-37,380 |
| Ш | мм | 2,140 | 2,220 | 2,300 | |
| В | мм | 2,820 | 2,860 | 2,980 | |
| Общий вес | т | 10 | 20 | 30 | |
