Автоматическая стопцилиндровая машина для трафаретной печати
TC-72

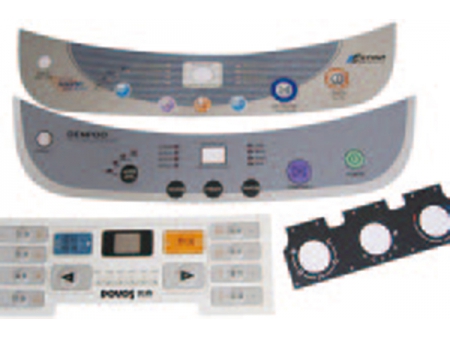

Автоматические стопцилиндровые машины для трафаретной печати TC-72 преимущественно используются для промышленной печати. Они подходят для высокоточной печати на тонкой пленке различных видов продукции, таких как электрические товары, электронные товары, бытовые приборы и автомобили. Подходящие для нанесения печати материалы включают PET, PVC, PC, трансферную бумагу, этикеточную бумагу, IMD, MEM-BRANE, электронные выключатели, этикетки приборной панели и другие листовые материалы.
Автоматические стопцилиндровые машины для трафаретной печати TC-72 для печати на листовом материале используют несколько инновационных технологий:
1) Вакуумный питатель: Питатель снабжен ионизованным вентилятором подачи воздуха и ультразвуковым детектором, что позволяет решить проблему прилипания материала и его соскребания.
2) Антистатический электрический загрузчик материала: осуществляет вакуумную загрузку, предотвращая появление царапин и упрощая настройку оборудования.
3) Атмосферный клапан: валок переднего упора и оптоволоконная боковая направляющая обеспечивают точность позиционирования.
4) Пневматический скребковый механизм упрощает устройство печатной машины, делая эксплуатацию и техническое обслуживание проще, одновременно с этим сокращая затраты на печать.
Вышеуказанные технологии позволяют осуществлять трафаретную печать на листовом материале толщиной 0.05-0.8 мм. Точность печати достигает 0.03 мм. Точность определения цвета превышает 10 раз.
| Модель | |
| Максимальный размер материал（мм） | 520×720 |
| Минимальный размер материала（мм） | 250×300 |
| Размер рамы（мм） | 900×920 |
| Скорость печати（шт/ч） | 400 - 2400 |
| Мощность | 3P 380V 50Гц 7 кВт |
| Тип газа | 225I/мин 5-7кгс/ |
| Вес（кг） | 3550 |
| Габариты（мм） | 3250×2550×2080 |
-
Автоматические стопцилиндровые машины для трафаретной печати TC-72 оснащены подъемной системой открытого типа с наклонной сеткой. Перекладина резинового ракеля установлена на монтажной и отладочной станции под углом к печатной станции, что упрощает замену и очистку ракеля. Процесс добавления краски и очистки печатных форм предельно прост.
Несущая рама сортировочного сита вынимается под углом для облегчения ее очистки. После этого не требуется переустановка. -
-
-
Синхронное движение печатной формы для трафаретной печати и роликов осуществляется благодаря конструкции с прочной нейлоновой зубчатой рейкой и стальной зубчатой передачи, которая также предотвращает рассогласование движения и отслеживает ошибки между прецизионно обработанным зубчатым колесом и рейкой. Как результат, поддерживается низкий уровень износа и увеличивается срок службы машины.
-
-
-
Система разгрузки: обеспечивает бесследное перемещение материала из зоны нанесения печати в зону последующей сушки.
Гибочное устройство: устройство упрощает очистку трафаретного сита, установку резинового ракеля и сбор краски, установку и разборку скребков.
-
-
-
Наша автоматическая стопцилиндровая машина для трафаретной печати TC-72 отличается высокой точностью системы скрепера, понижающееся давление которого может быть выставлено предварительно. Данный параметр регулируется в то время как давление резинового скребка остается постоянным после калибровки, поддерживая неизменную толщину слоя краски. Все это позволяет получить превосходную готовую продукцию.
-
-
-
Передний вакуумный питатель с обратной стороны дополнен системой подсоса ветра, поэтому на поверхности хрупких объектов печати не остается следов и повреждений. Устройство подходит для печати на тонкой бумаге, пленке и других материалах, использование которых связано с возникновением статического электричества и царапин. Даже в случае многоцветной печати поверхность объекта печати остается целой и невредимой.
-
-
-
Печатный пресс снабжен фотоэлектрической системой от наложения, отслеживающей случаи наложения материала, чтобы предотвратить возникновение царапин.
-
-
-
Вакуумная система боковой направляющей сопровождается позиционированием оптоволоконной направляющей для достижения точности и надежности определения положения. Вместе с тем эффективно предотвращается возникновение следов от движения и позиционирования направляющей.
-
-
-
Уникальные канавки для роликов обеспечивают расстояние между сеткой около 0 и, как следствие, минимальную деформацию сетки и точность печати изображения.
