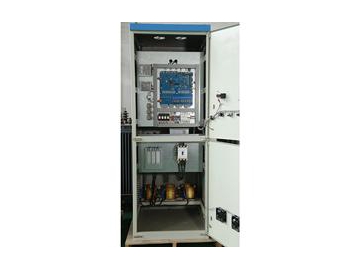

- Активный фильтр гармоник
- Активный фильтр гармоник

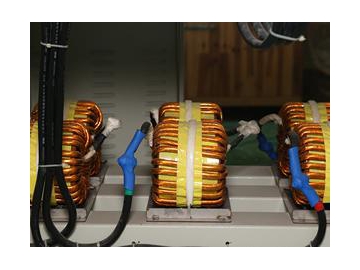

- Высокочастотный реактор с магнитным тором

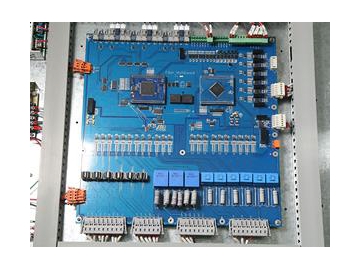

- Американский чип DSP
Активный фильтр гармоник (APF), может подключаться к энергосети параллельно и в режиме реального времени, контролирует нагрузочный ток за счет высокоточной точечной техники и компьютерной томографии; затем преобразует ток в сигнал, воспринимаемый цифровым процессором, а также проводит операцию широтно-импульсной модуляции, делающую выходной ток центральной модели фильтра и гармоническую составляющую, равным по величине, а фазовый ток противоположным, таким образом, устраняя гармонику энергосети.
Применение активного фильтра гармоник
Активный фильтр гармоник предназначен для следующих устройств: Разных преобразовательных агрегатов частоты; Дуговой сталеплавильной электропечи, прокатного стана и т.д.; Цветного металлургического агрегата; Портовых механизмов; Электросварочного агрегата и дуговой печи; Химико-технологических механизмов; Выпрямительных установок выпрямительного трансформатора; Печи промежуточной частоты; Инверторного кондиционера; Лифтов; Источника бесперебойного питания; Выключателя питания; Энергосберегающее осветительное оборудование; Электроприёмник фазового превращения.
| Схема подключения | Три фазы три провода | Три фазы четыре провода | |||||||||||
| Сточное течение каждого шкафа | 100A | 150A | 200A | 250A | 300A | 350A | 400A | 450A | 500A | 100A | 150A | 200A | 250A |
| размер (Д*Ш*В) мм | 600*800*2200 800*800*2200 800*1000*2200 | 800*1000*2200 1000*1000*2200 | 600*800*2200 800*800*2200 800*1000*2200 | ||||||||||
| Напряжение тока | 400/690В | ||||||||||||
| Номер гармоники фильтра | 2-50 раз (устранение всех гармоник или выбранных) | ||||||||||||
| Параметр гармоники | Под номинальной мощностью, устраняется гармоника до минимума. | ||||||||||||
| Коэффициент искажения гармоники | ≦5% | ||||||||||||
| Полное время реакции | ≦1мс | ||||||||||||
| Компенсационные методы | Компенсация гармоник, компенсация реактивной мощности, или компенсация гармоник и реактивной мощности с заполнением. | ||||||||||||
| Частота преобразования | 20кГц | ||||||||||||
| Способность параллельного действия | N set in parallel，professional advice up to 10 set. Некоторые комплексы работают параллельно, по специальному предложению повышают до 10 комплексов. | ||||||||||||
| Потеря эффективной мощности | < 3% номинальной мощности | ||||||||||||
| Метод охлаждения | Принудительное воздушное охлаждение | ||||||||||||
| Уровень шума | ≦65ДБ | ||||||||||||
| Степень защиты | IР20 (Можно заказать более высокую) | ||||||||||||
| Цвет | Камера пепельного цвета (Можно заказать другие цвета по каталогу RAL CLASSIC) | ||||||||||||
| Направление проводов | Вверх/ вниз | ||||||||||||
| Температура среды | -25℃～45℃ | ||||||||||||
| Условие установки | Внутренняя установка, для установки не выше 2400м. (Большая высота над уровнем моря понижает работоспособность). | ||||||||||||
| Функции дисплея (Пользовательский интерфейс) | Частоты, коэффициент мощности, величина напряжения и тока, коэффициент искажения общего тока, частотный спектр, форма волны тока, величина тока полной нагрузки, величина выходного тока, установка режимов работы, установка сухого контакта, информация об аварии и время эксплуатации. | ||||||||||||
| Виды защиты | Защита от недостатка напряжения, пропадания фазы, сверхтоков, перегрева, недостаточное напряжение шин постоянного тока, перегрузки и автоматического ток ограничения. | ||||||||||||
Можно заказать фильтры гармоник по Вашим требованиям!
Особенности
1. Динамическое время реакции <1 м/с, мгновенное время реакции <100 мк/с.
2. Благодаря защитным системам программного обеспечения и встроенной защите в активном фильтре гармоник устройство обладает автоматическим избавлением от энергосети, когда выявляется ошибка.
3. Уровень компенсации активного фильтра гармоник часто органичен объемом моделей мощности, поэтому фильтр трудно компенсирует гармонику большого объема. Однако проектирование фильтра нашей компании разрешает параллельно соединять многие ячейки, что дает возможность компенсировать гармонику большого объема.
4. Применяются двухконтурные цепи управления, для контроля напряжения и тока: наружное кольцо контролирует напряжение постоянного тока, внутреннее кольцо переменный ток.
5. Силовой фильтр гармоник имеет простую операцию: Параллельное соединение электрической нагрузки с системой, не требует других операций. Благодаря простой внутренней конструкции и компоновке модульного проектирования, легко монтировать и настраивать фильтр. После подключения к системе, активный фильтр гармоник автоматически входит в нормальное действие без человеческого вмешательства.
