Мы используем самые современные технологии для полностью автоматической сварки, формовки и прессовой сборки обода колеса:
Автоматическая подача листов - маркировка, наматывание и выравнивание - машина для стыковой сварки - триммерно-строгальный станок - кромочный зажим - развальцовка - кромкообразователь - 3 роликовоформовочных машины - расширитель - кромкообразователь - локатор положения сварочного аппарата - испытание на утечку воздуха - система автоматической загрузки дисков - сборочный пресс
Технические характеристики линии для сварки обода 10–12 дюймов - Диаметр посадки борта обода - 10–12 дюймов.
- Ширина полосы - 70 ~ 180 мм.
- Толщина --1,8 мм ~ 3,0 мм
- Производительность 100% - 6 сек/деталь
Технические характеристики линии для сварки обода 13–18 дюймов - Диаметр посадки борта обода - 13 ~ 18 дюймов
- Ширина полосы - 160 ~ 280 мм.
- Толщина --2,0 мм ~ 4,0 мм
- Производительность 100% - 6 сек/деталь
Оборудование лдля производства колес

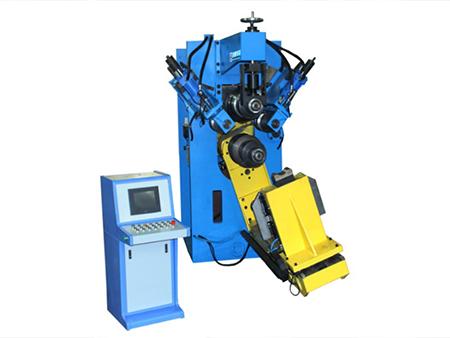

А) Маркировочная, намоточная и плющильная машина
Маркировочная, наматывающая и плющильная машина формируют спиральные кольца из плоских лент. Система маркировки интегрирована с наматывающим механизмом на участке подачи материала; спиральные обручи производятся с короткими плоскими участками по обе стороны от зазора, что позволяет производить сварной шов с использованием плоского зажимного и сварочного электрода.
| Диаметр обода | 10'-18 ' | 16'-24 ' | 22'-38 ' |
| Ширина обода | 4'-8 ' | 3,5–13 ' | 7'-20 ' |
| Мин. диаметр обода | Φ220 | Φ300 | Φ400 |
| Толщина обода | 2 ~ 5 мм | 2 ~ 5 мм | 5 ~ 10 мм |
| Макс.ширина ободов | 320 мм | 430 мм | 650 мм |
| Силовой двигатель | 7,5 кВт | 11кВт | 15кВт |
| Силовой гидроагрегат | 11кВт | 15кВт | 18,5 кВт |
| Гидравлическое давление макс. | 25 МПа | 25 МПа | 25 МПа |
Б) Машина для стыковой сварки переменного тока
| Тип | UNC-400 | UNC-800 | UNC-1000 | UNC-1600 |
| Номинальная мощность | 400 кВА | 800 кВА | 1000 кВА | 1600 кВА |
| Мин диаметр | 250 мм | 300 мм | 500 мм | 500 мм |
| Максимальная ширина | 320 мм | 430 мм | 650 мм | 650 мм |
| Максимальное сечение | 1800 м㎡ | 2150 м | 3750 м㎡ | 4000 м㎡ |
| Максимальное усилие зажима | 500 кН | 700 кН | 800 кН | 1200 кН |
| Максимальная сила осадки | 250 кН | 350 кН | 400 кН | 600 кН |
C) Машина для стыковой сварки постоянного тока
| Тип | UZC -750 | UZC -1500 | UZC-3000 | UZC -4000 |
| Номинальная мощность | 750 кВА | 1500 кВА | 3000кВА | 4000кВА |
| Мин диаметр | 230 мм | 250 мм | 450 мм | 500 мм |
| Максимальная ширина | 220 мм | 320 мм | 500 мм | 600 мм |
| Максимальное сечение | 800 м㎡ | 1500 м㎡ | 3000 м㎡ | 3850 м㎡ |
| Максимальное усилие зажима | 400 кН | 500 кН | 800 кН | 1000 кН |
| Максимальная сила осадки | 200 кН | 250 кН | 400 кН | 500 кН |
D) Триммер и строгальный станок
| Максимальная ширина сварщика | 5мм | 6мм |
| Максимальная высота сварщика | 5мм | 7мм |
| Номер строгального инструмента | 3 | 3 |
| Ширина строгального инструмента | 20мм | 25мм |
| Диаметр валика строгального станка | 102 мм | 102 мм |
| Сила зажима | 12,5 т | 21 т |
| Триммер сила | 12,5 т | 21 т |
| Ширина обруча | 450 мм | 650 мм |
| Мощность двигателя гидростанции | 22кВт | 30кВт |
E) Развальцовочный пресс
Развальцовочный пресс - это горизонтальная машина с автоматической системой загрузки/разгрузки, которая используется на высокоскоростных производственных линиях для выполнения начального развальцовывания спиральных и сварных ободков для начала операций по профилированию обода.
Основные характеристики и технические данные:
- Диаметр расширяемого отверстия: 10-32 дюйма
- Ширина расширяемого отверстия: 2-28 дюймов
F) Валкообразователь
| Диаметр обода | 10'-14 ' | 12'-18 ' | 19,5'-38 ' |
| Ширина обода | 2'-5 ' | 3,5–13 ' | 5,25 '-20' |
| Толщина | 1,8-3,5 мм | 2-5мм | 3-10мм |
| Диаметр вала | 120 мм | 150 мм | 200 мм |
| Крутящий момент вала | 1400 Нм | 1600 Нм | 2250 Нм |
| Регулировка нижнего вала | ± 2,6 мм | ± 3 мм | ± 5 мм |
| Рабочая скорость движения нижнего вала | 2-10 мм/с | 2-10 мм/с | 2-10 мм/с |
| Подъемная сила нижнего вала | 200 кН | 266 кН | 400 кН |
| Рабочее расстояние двух валов | 240 мм | 270 мм | 340 мм |
| Скорость валов | 200 об/мин | 130 об/мин | 130 об/мин |
G) Расширитель и пресс
Основные характеристики и технические данные:
| Диаметр расширителя обода | 10 ～ 32 дюйма. |
| Ширина обода расширителя | 2 ～ 28 дюймов. |
| 100-тонный пресс 200-тонный пресс 300-тонный пресс 500-тонный пресс | |
H) Формирователь потока
Основные характеристики и технические данные: | №. | Наименование | Ед. изм | Технические характеристики |
| 1 | Диаметр прядильной заготовки | мм | 450-630 |
| 2 | Толщина прядильной заготовки | мм | 8–16 |
| 3 | Диаметр прядильных частей | мм | 450-680 |
| 4 | Максимальная высота вращающихся частей | мм | 140 |
| 5 | Скорость вращения главного вала | об / мин | 450–300 |
| 6 | Мощность для главного вала | КВт | 200 |
| 7 | Вес машины | Кг | 30000 |
I) Мультиспиральный намотчик для боковой кольцевой балки
| Наименование | Технические характеристики | Ед. изм |
| Максимум. сечение проката | 800 | мм2 |
| Мин. диаметр прокатываемых деталей | 508 | мм |
| Максимум. диаметр прокатываемых деталей | 610 | мм |
| Мин. расстояние между верхним и нижним роликами | 290 | мм |
| Диапазон регулировки верхнего ролика | 70 | мм |
| Отношение подачи заготовки | 800 | мм |
| Скорость вращения опорного ролика | 13,1 | об/мин |
| Скорость вращения верхнего ролика | 22.31 | об/мин |
| Размер нижнего ролика (диаметр x длина) | ∮140 × 100 | мм |
| Размер верхнего ролика (диаметр x длина) | ∮90 × 90 | мм |
| Мощность двигателя Y200L1—6 | 18,5 | кВт |
J) Машина для многоточечной сварки
| Модель машины | TN 4 X 63 |
| Информация об оборудовании | Четырехшпиндельный точечный сварочный аппарат для сварки 24 точек стальных колесных дисков, с регуляторами и номинальной мощностью 63 кВА для сварки 24 точек с фиксирующим приспособлением с приводом, равномерно разделенным, вращающимся через кулачковый механизм. |
| Цикл | 20 сек, включая погрузку/разгрузку. |
| Номинальная мощность трансформатора | 4X63 КВА |
| Рабочий цикл | 50%. |
| Ход электрода Мин. | 75,0 мм |
| Давление электродово | 600 кгс при 0,5 МПа |
| Управление ПЛК | Siemens |
| Контроллер сварки | Miyachi модель 210 или 110 для настройки всех параметров сварки |
