Прецизионный листогибочный пресс с электрическим сервоприводом серии WD67K

Веб-сайт : http://hxmachinetool.ru/1-1-servo-drive-press-brake.html

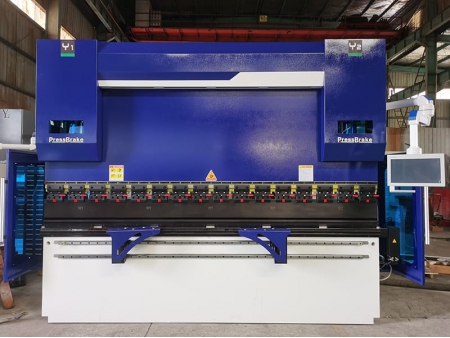

Прецизионный листогибочный пресс с электрическим сервоприводом серии WD67K работает от серводвигателя и используется для сгибания листов металла и придания им различной формы, обеспечивая высокую точность и производительность.

63T/2500
100T/3200
160T/3200
200T/4000

Характеристики

Листогибочный пресс WD67K имеет цельный сварной и обработанный корпус. Для основных элементов устройства проведен анализ с помощью программного обеспечения ANSYS методом анализа конечных элементов, благодаря чему отобраны наиболее надежные и точные элементы.

Система цифрового управления от голландской компании DELEM, итальянской компании ESA или швейцарского производителя CYBELEC позволяет осуществлять графическое программирование угла сгибания, компенсирование угловой коррекции, автоматическое вычисление давления сгибания, автоматическое регулирование, автоматическое вычисление деформационной компенсации рабочего стола, длины обрабатываемой детали, силы давления на основание, величину отверстия в открытом состоянии, автовозврат заднего упора и т.д.
Система ЧПУ DA-66T, DA-58T, DA-52S (опционально)

V –образная ось компенсирующего устройства рабочей поверхности представляет собой ось цифрового управления, которая может регулировать бомбирование и таким образом компенсировать изгибание.

Система компенсации прогиба выполнена из нескольких утолщенных клиньев с наклонной плоскостью, а наклон клиньев разработан на основе кривой прогиба, которая вычислена в ходе анализа ползуна и вертикальной панели рабочего стола методом конечных элементов.

Согласно давлению сгибания детали система цифрового управления рассчитывает необходимую компенсацию, автоматически контролирует соответствующее перемещение клинового узла, осуществляя эффективную компенсацию отклоняющегося ползуна и деформации верхнего затвора. Как следствие, обеспечивается идеальное сгибание обрабатываемой детали.

Задний упор листогиба может быть расширен до оси 6 + 1. Регулировка системы компенсации прогиба осуществляется контроллером.

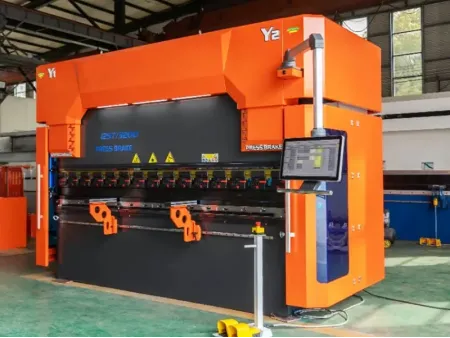

Фотогалерея

Параметры

Модель	Номинальное усилие кН(KN)	Длина сгиба мм(mm)	Полюсное расстояние(mm)	Глубина захода(mm)	Ход ползунка(mm)	Расстояние над землей (mm)	Габаритная высота пресс-формы (mm)	Мощность кВт	Задний упор×Перемещение по оси(mm)	Задний упор×Скорость перемещения по координате(mm/s)	Размеры (Д x Ш x В) (mm)
63T/2500	630	2500	1900	350	150	800	380	7.5	600	100	3100x1450x2050
80T/3200	800	3200	2600	350	200	800	380	7.5	600	100	3500x1550x2100
100T/3200	1000	3200	2600	400	200	850	420	7.5	600	100	3500x1580x2400
160T/3200	1600	3200	2600	400	200	920	420	11	600	100	3500x1650x2500
200T/3200	2000	3200	2600	400	200	920	420	11	600	100	3500x1680x2550
250T/3200	2500	3200	2600	400	200	920	420	18.5	600	100	3500x1700x2600
320T/3200	3200	3200	1600	400	200	950	420	18.5	600	100	3500x1800x2730
400T/4000	4000	4000	3100	400	200	800	420	30	800	100	4300x2080x2730
500T/5000	5000	5000	4000	500	300	800	600	37	800	100	5400x2525x4600
500T/6000	5000	6000	4800	500	300	800	600	37	800	100	6500x2525x4200
500T/7000	5000	7000	5400	500	300	800	600	91	800	100	7500x2525x4900
600T/5000	6000	5000	4000	500	300	800	600	45	800	100	5500x2450x4500
600T/6000	6000	6000	4800	500	300	800	600	45	800	100	6500x2450x5100
600T/7000	6000	7000	5400	500	300	800	600	45	800	100	7500x2450x5200
800T/6000	8000	6000	5000	600	400	800	800	2x30	800	100	6500x2750x5300
800T/7000	8000	7000	5400	600	400	800	800	2x30	800	100	7500x2750x5500
800T/8000	8000	8000	6400	600	400	800	800	2x30	800	100	8600x2750x5900
1000T/6000	10000	6000	4800	600	400	800	800	2x37	800	100	6500x2800x5600
1000T/7000	10000	7000	5400	600	400	800	800	2x37	800	100	7500x2800x5800
1000T/8000	10000	8000	6400	600	400	800	800	2x37	800	100	8500x2900x6100
1200T/6000	12000	6000	5000	600	400	800	800	2x45	800	100	6500x3100x5850
1200T/7000	12000	7000	5400	600	400	800	800	2x45	800	100	7500X3100X6550
1200T/8000	12000	8000	6400	600	400	800	800	2x45	800	100	8500X3100X7150
1600T/6000	16000	6000	4800	500	400	800	800	2x55	800	100	6500x3300x6500
1600T/7000	16000	7000	5400	500	400	800	800	2x55	800	100	7500x3300x7000
1600T/8000	16000	8000	6400	500	400	800	800	2x55	800	100	8500x3300x8000

Machine main configuration

Precision quick clamp device
Bosch Rexroth hydraulic system
Oil pump
Siemens motor
Linear guide rail, precision ball screw
The high accurate linear encoder

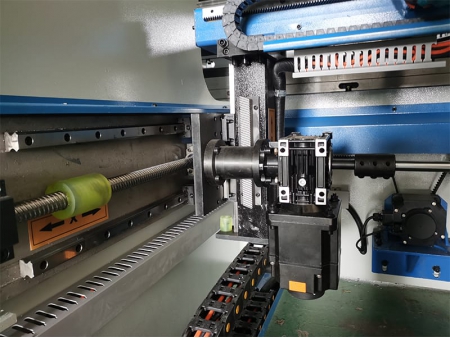

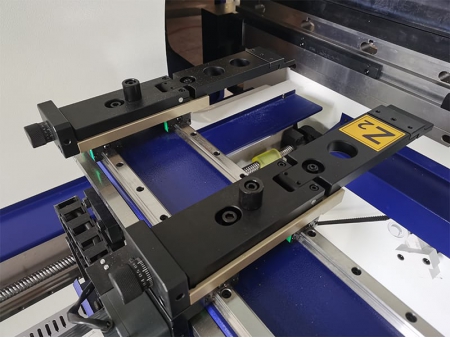

Fully automatic back gauge device
