Стволопроходческие буровые установки, буровые каретки, буровое оборудование, буровые установки для строительства шахтных стволов, стволопроходческие комплексы

Этот продукт был снят с производства и более не предлагается.

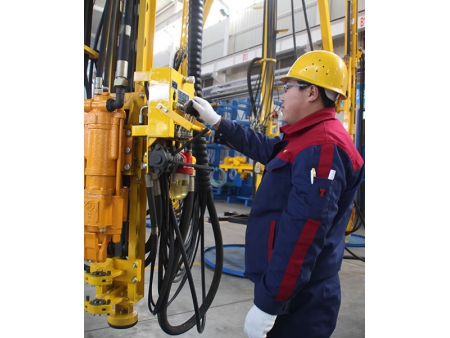

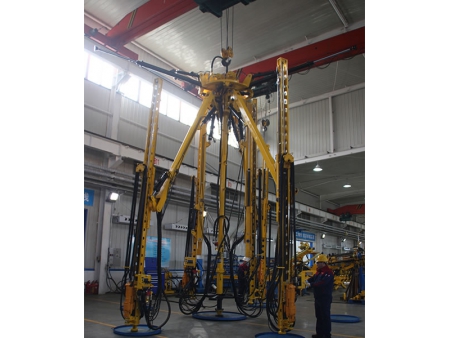

Данная линейка установок для проходки вертикальных стволов разработана специально для подземных работ по вертикальному бурению. Пневматические и гидравлические приводы обеспечивают полную механизацию действий установки. Стволопроходческая буровая установка предназначена для проходки вертикальных стволов различного диаметра, сочетая гибкость и стабильность работы.

Отличительные особенности вертикальных стволопроходческих комплексов
1. Высокопроизводительный пневматический перфоратор с длинным и мощным ходом.
2. Механизм параллельного перемещения бурового снаряда повышает точность и эффективность бурения.
3. Производительность нашей горной техники также обеспечивается существенным снижением потребности в дополнительных работах.
4. Установки для проходки вертикальных стволов производства Huatai на 10% производительнее, по сравнению с аналогичным буровым оборудованием.

Технические параметры Стволопроходческих комплексов
Технические параметры XFJD6.7 XFJD6.9 XFJD6.10 XFJD6.11 XFJD8.12
Диаметр вертикального вала (м) 6-8 8-9 8-10 9-11 10-12
Размер в сложенном состоянии (м) Ø1.9X7.2 Ø1.9X8 Ø1.9X8 Ø1.9X8 Ø2.25X8.1
Число стрел 6 6 6 6 8
Расстояние поддержки Производится в соответствии с техническим соглашением
Угол поворота стрелы 120° 120 ° 120° 120 ° 96 °
Средство поворота Гидроцилиндр Гидроцилиндр Гидроцилиндр Гидроцилиндр Гидроцилиндр
Размеры бурения (м) Ø1.65-8.2 Ø1.65-9.5 Ø1.65-10.5 Ø1.7-11.5 Ø1.7-11.5
Ø1.7-13.5
Число и модель перфораторов 6/YGZ70 6/YGZ70 6/YGZ70 6/YGZ70 8/YGZ70
Источник энергии Пневмомотор / маслянный насос Пневмомотор / маслянный насос Пневмомотор / маслянный насос Пневмомотор / маслянный насос Пневмомотор / маслянный насос
Мощность насоса (кВт) 5.8 5.8 5.8 5.8 8.8
Рабочее давление (МПа) 10-14 12-14 12-14 12-14 12-14
Ход подачи (м) 4.3 5.3 5.3 5.3 5.3
Давление воздуха (МПа) 0.5-0.7 0.5-0.7 0.5-0.7 0.5-0.7 0.5-0.7
Расход воздуха (м³/мин) 68 68 68 68 100
Длина штанги (м) 4.7 5.7 5.7 5.7 5.7
Диаметр бурового снаряда (мм) Ø38-55 Ø38-55 Ø38-55 Ø38-55 Ø38-55
Общий вес (кг) 7800 8200 8700 9000 12000
Давление воды (МПа) 0.3-0.5 0.3-0.5 0.3-0.5 0.3-0.5 0.3-0.5
Хвостовик (мм) Hex drill rod 25x159
Внутренний диаметр воздуховода Ø102mm
Внутренний диаметр водяного трубопровода Ø32mm
