Характеристики и преимущества
1. Профилегибочная машина способна работать в автоматическом непрерывном режиме.
2. Платформа кассетного типа обеспечивает быструю замену прокатных валков и возможность производства изделий различной формы поперечного сечения.
3. Производительность: 20/30/40-45/60 м/мин (опционально).
Благодаря отрезному устройству непрерывного действия и автоматическому укладчику листов производственная линия способна работать со скоростью до 60 м/мин.
4. Запатентованная конструкция, маркировка CE, соответствие европейским стандартам качества.
5. Профилегибочное оборудование для производства стандартных моделей несущего профнастила всегда доступно в наличии и может быть незамедлительно отправлено заказчику.

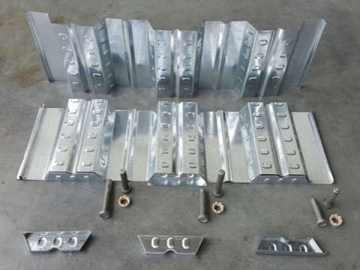

Чертёжи наиболее распространённых типов несущего профнастила

Комплектация производственной линии
Тележка для погрузки рулона (опционально) → разматыватель → станция предварительной резки (опционально) → система подачи и выравнивания листа → смазывающий узел (опционально) → профилегибочная машина → отрезная станция (гидравлический/электрический привод) → приёмный рольганг /автоматический укладчик листов (опционально)

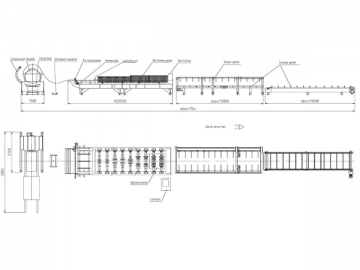

Схема оборудования

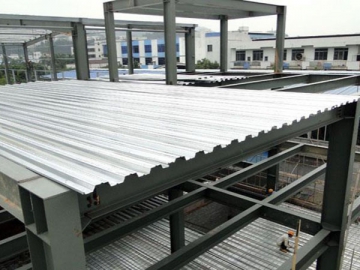

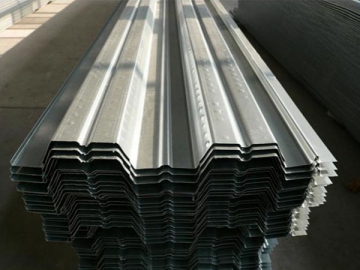

Применение готовых изделий

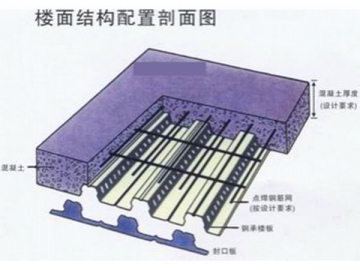

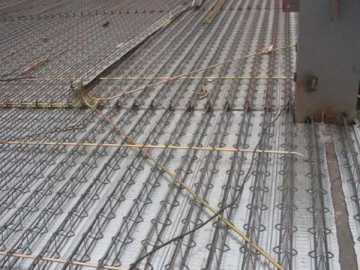

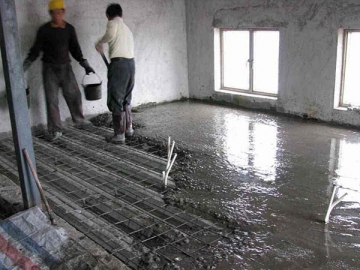

Представленное профилегибочное оборудование позволяет производить несущий профнастил различной формы поперечного сечения, который отличается высокой механической прочностью и способностью выдерживать большие нагрузки, что делает его идеальным материалом для укрепления межэтажных перекрытий, обустройства пола, возведения лёгких металлоконструкций и т.д.

Требования к сырью
Тип сырья: окрашенная/нержавеющая/оцинкованная листовая сталь, листовой алюминий
Толщина листа: 0.75-1.25 мм
Предел текучести материала: 230-300/350 МПа (опционально)
Ширина листа: 1200/1220/1250/1500 мм

Компоненты линии профилирования металла и их параметры
1. Разматыватель: 8 т/10 т/15 т, электрический привод/гидравлический привод/пассивная размотка (опционально)
2. Система нанесения защитного покрытия: не требуется
3. Станция предварительной резки: опционально
4. Система смазки: опционально
5. Профилегибочная машина: 20/30/45/60 м/мин (опционально)
6. Защитная решетка: опционально
7. Отрезная станция: электрический привод/гидравлический привод (опционально)
8. Приёмный механизм: выходной рольганг/автоматический укладчик листов (опционально)
Автоматический укладчик листов: продольный/поперечный (опционально)
9. Гидравлическая система: привод разматывателя/привод отрезной станции
10. Электрическая система управления: MITSUBISHI/SIEMENS/AMS (опционально или под заказ)

Основные параметры
Состояние оборудования: новое, качество класса "А"
Форма готового изделия: по требованию заказчика
Необходимое количество операторов: 1-2 человека
Питание: 220В/380В/415В/460В, 50/60 Гц, 3 фазы (по требованию заказчика)
Масса оборудования: около 25 т
Габариты (Д*Ш*В): приблиз. 40*3*2 м
Транспортировка: два 40-футовых контейнера
Цвет исполнения: синий/белый (или по требованию заказчика)
Место производства: Чжэцзян, КНР
Упаковка: стандартная экспортная упаковка
