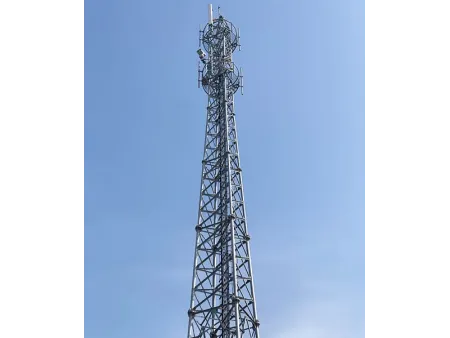

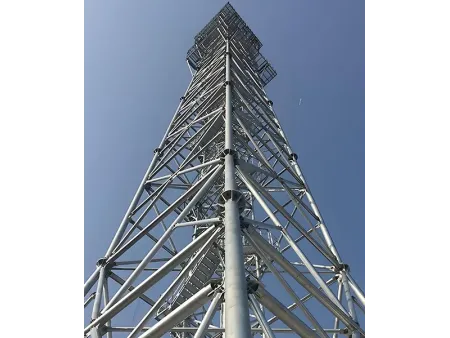

Четырехгранная трубчатая башня связи
Самонесущая башня из трубчатого проката, предназначенная для телекоммуникационных проектов, доступная в вариантах высотой от 5 до 120 метров
Четырехгранные трубчатые башни связи представляют собой самонесущие высотные конструкции, выполненные из четырех основных стальных трубчатых стоек, расположенных по квадратной схеме. Такая конфигурация обеспечивает высокую общую устойчивость и несущую способность, поэтому эти стальные башни широко применяются в телекоммуникационных сетях, где требуется высокая стабильность передачи сигнала. Четыре основные трубчатые стойки, расположенные по квадратной схеме, обеспечивают хорошую устойчивость в сложных наружных условиях и позволяют размещать различные типы оборудования без ухудшения эксплуатационных характеристик конструкции.
- Нормы проектирования ANSI/TIA-222-G/H/F, EN 1991-1-4, EN 1993-3-1
- Диапазон высоты 5-120 м, по требованиям проекта
- Расчетная скорость ветра До 300 км/ч, в зависимости от условий площадки
- Обработка поверхности Горячее цинкование; Окраска
- Основные опорные стойки
Конструкция использует четыре бесшовные стальные трубы или трубы высокочастотной сварки в качестве основных несущих стоек. Для соединения трубчатых стоек применяются фланцы и болты, что формирует устойчивую квадратную опорную схему. - Второстепенные элементы
Горизонтальные и диагональные элементы выполняются из углового проката или стальных труб. Эти элементы крепятся с помощью косынок на сварке или болтовых соединениях, образуя ферменную систему, которая повышает общую устойчивость конструкции. - Фундаментная система
Используется фундамент с четырьмя опорными точками, закрепленный в грунте фундаментными болтами. В некоторых конструкциях также применяется балластная система уравновешивания, улучшающая восприятие сжимающих нагрузок.
Типовые условия установки
Четырехгранные трубчатые башни связи подходят для равнинных участков, пригородных зон и горных районов с относительно невысокой ветровой нагрузкой. Они также хорошо работают в районах с высокой плотностью базовых станций, где несколько объектов необходимо разместить в пределах ограниченного пространства.
| Продукт | Телекоммуникационная башня |
| Тип башни | Самонесущая башня |
| Нормы проектирования | ANSI/TIA-222-G/H/F, EN 1991-1-4, EN 1993-3-1 |
| Сертификация | ISO 9001: 2015; COC; Отчет о независимой инспекции (SGS, BV) |
| Болты и крепеж | Класс 8.8 / 6.8 / 4.8; A325; DIN 7990, DIN 931, DIN 933; ISO 4032, ISO 4034 |
| Основной материал | Трубчатая сталь |
| Диапазон высоты | 5-120 м, по требованиям проекта |
| Расчетная скорость ветра | До 300 км/ч, в зависимости от условий площадки |
| Обработка поверхности | Горячее цинкование; Окраска |
| Стандарт цинкования | ASTM A123 / ISO 1461 |
| Расчетный срок службы | Более 20 лет |
| Варианты исполнения | Серебристый цвет (оцинкованная поверхность) или окрашенное исполнение по системе RAL, по требованиям проекта |
| Сейсмостойкость | До 8 баллов |
| Диапазон рабочей температуры | От -35°C до 45°C |
| Рабочие площадки и площадки отдыха | 1-3 шт. |
| Кронштейны для антенн | 3-18 шт. |
| Кронштейны для микроволновых антенн | 3-18 шт. |
| Основные особенности | Аккуратный внешний вид трубчатой конструкции, горячеоцинкованная поверхность для наружной защиты, экономичная конфигурация и надежное качество изготовления |
| Стандарты сертификации | ||
| Нормы проектирования |
| |
| Конструкционная сталь | ||
| Марка | Низкоуглеродистая сталь | Высокопрочная сталь |
| GB/T 700 – Q235B,Q235C,Q235D | GB/T 1591 – Q355B,Q355C,Q355D,Q420B | |
| ASTM A36 | ASTM A572 Gr.50 | |
| EN 10025 – S235JR,S235J0,S235J2 | EN 10025 – S355JR,S355J0,S355J2 | |
| Расчетная скорость ветра | До 300 км/ч | |
| Допустимое отклонение | 0.5–1.0° @ при эксплуатационной скорости | |
| Предел прочности на растяжение (МПа) | 360–510 | 470–630 |
| Предел текучести (t ≤ 16 мм) (МПа) | 235 | 355 / 420 |
| Относительное удлинение (%) | 20 | 24 |
| Ударная вязкость KV (Дж) | 27 (20°C) - Q235B (S235JR) | 27 (20°C) - Q355B (S355JR) |
| 27 (0°C) - Q235C (S235J0) | 27 (0°C) - Q355C (S355J0) | |
| 27 (-20°C) - Q235D (S235J2 | 27 (-20°C) - Q355D (S355J2) | |
| Болты и гайки | ||
| Класс | Класс 4.8,6.8,8.8 | |
| Стандарты механических свойств | ||
| Болты | ISO 898-1 | |
| Гайки | ISO 898-2 | |
| Шайбы | ISO 7089 / DIN 125 / DIN 9021 | |
| Стандарты размеров | ||
| Болты (размеры) | DIN 7990,DIN 931,DIN 933 | |
| Гайки (размеры) | ISO 4032,ISO 4034 | |
| Шайбы (размеры) | DIN 7989,DIN 127B,ISO 7091 | |
| Сварка | ||
| Метод | CO₂-сварка в защитной среде и автоматическая сварка под флюсом (SAW) | |
| Стандарт | AWS D1.1 | |
| Цинкование | ||
| Стандарт цинкования стальных элементов | ISO 1461 или ASTM A123/A123M | |
| Стандарт цинкования болтов и гаек | ISO 1461 или ASTM A153/A153M | |
Основные компоненты
- Анкерные болты
- Кронштейн для крепления антенны
- Медные компоненты заземления
- Соединительные пластины
- Антенная мачта
Опциональные комплектующие
- Болты для башен связи
- Заградительный огонь
- Лестница для подъема
- Медный молниеотвод
- Решетчатая площадка и сетчатая площадка
Мы предоставляем полное техническое сопровождение и выполняем строительство в соответствии с утвержденными чертежами. Если у вас возникнут вопросы, мы всегда готовы помочь.
Четыре трубчатые стойки распределяют нагрузку по четырем опорным точкам, что помогает сохранять хорошую сбалансированность конструкции. Круглые стальные трубы в основании позволяют башне лучше воспринимать ветровые нагрузки, а фланцевые или болтовые соединения обеспечивают надежную фиксацию и точную геометрию узлов в течение длительного времени.
По сравнению с традиционными решетчатыми башнями четырехгранная трубчатая конструкция сохраняет более высокую устойчивость под рабочими нагрузками и значительно лучше сопротивляется изгибу в процессе эксплуатации. Фундамент с четырьмя точками опоры более равномерно распределяет нагрузку по грунту, хорошо адаптируется к различным грунтовым условиям и обеспечивает высокую устойчивость к опрокидыванию для высоких и тяжело нагруженных конструкций.
Четырехгранные трубчатые башни могут устанавливаться как целиком, так и по секциям, что ускоряет строительство и снижает требования к работам на площадке. Их компактная конструкция также занимает меньше места на участке, помогая сократить потребление земли и снизить затраты на площадку.
Четырехгранные трубчатые башни могут одновременно нести оборудование нескольких операторов связи. Через одну башню может одновременно проходить несколько сигналов, что помогает повысить эффективность сети и снизить перегрузку, обеспечивая более стабильную и надежную связь.
- 40-метровая четырехгранная трубчатая мачта связи
- 45-метровая четырехгранная трубчатая мачта связи
- 30-метровая четырехгранная трубчатая башня связи
Лазерная резка
Лазерная резка используется для формирования стальных элементов при помощи сфокусированного луча и вспомогательного газа для удаления материала. Этот процесс обеспечивает высокую скорость резки и высокую точность размеров до ±0.05 мм при минимальном тепловом воздействии. Это снижает риск деформации и позволяет получать чистые и четкие кромки.
Пробивка и резка на станках с ЧПУ
Угловой прокат обрабатывается на автоматизированных линиях пробивки и резки с ЧПУ. В процесс интегрированы автоматическая подача, позиционирование, пробивка и резка, что обеспечивает стабильное и эффективное производство. Точное позиционирование ЧПУ поддерживает стабильное качество даже при работе с более сложными элементами.
Горячее цинкование и защита поверхности
Основной антикоррозионной защитой башни является горячее цинкование, дополненное дополнительным пластиковым покрытием. Цинковый слой защищает сталь от коррозии и повышает ее долговечность, а покрытие обеспечивает дополнительную изоляцию и защиту поверхности. Такое сочетание позволяет башне сохранять надежные эксплуатационные характеристики более 20 лет и хорошо адаптироваться к суровым условиям, включая высокие и низкие температуры, прибрежные районы и горную местность.
