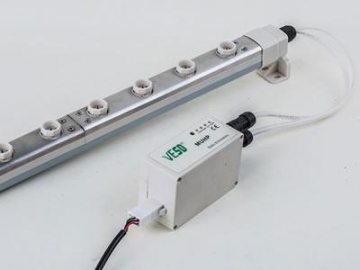

Ионизирующий стержень для снятия статического напряжения/Ионизатор для защиты от статического электричества
Описание
Для ионизирующего стерженя для снятия статического напряжения VESD используется новоразработанный умный метод контроля I.C.C. для достижения более быстрого и высокоточного снятия электростатического заряда. После полной проверки динамики жидкостей и газов, данное устройство отличается обтекаемым контуром, который не мешает безвихревому потоку прямого воздуха. Выработанные ионы могут перемещаться быстрее и дальше с безвихревым потоком.
| Входное напряжение | DC24В 0±5% |
| Ток срабатывания | 0.2A |
| Напряжение срабатывания | 0.05-0.5Mpa, что равно 0.5-5кгс/cм3 |
| Условия эксплуатационной среды | Температура: 5-40°C, влажность: 15-85% |
| Полезное расстояние снятия электростатического заряда | 50мм-1500мм |
| Макс.расстояние | 2000мм |
| Метод ионного баланса | Автоматическая система ионного баланса, в пределах 0 ± 5В |

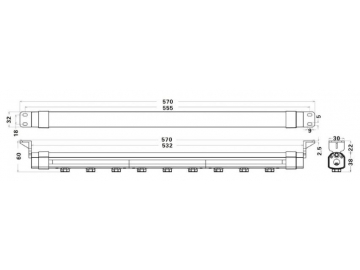

| Наименование устройства | Модель | Внешние габариты (мин.размеры мм) | Размер крепежного отверстия (расстояние от центра 4 отверстий на обоих концах мм) | Полезный рабочий размер (мм) | Расход воздуха (0.5MПa) |
| Антистатический ионизирующий стержень с тремя отверстиями | 270*32*58 | 255*18снаружи 215*18 внутри | 200 | 18л/мин | |
| Антистатический ионизирующий стержень с 4 отверстиями | 320*32*58 | 305*18снаружи 265*18 внутри | 250 | 21л/мин | |
| Антистатический ионизирующий стержень с 6 отверстиями | 420*32*58 | 405*18снаружи 365*18внутри | 350 | 30л/мин | |
| Антистатический ионизирующий стержень с 7 отверстиями | 470*32*58 | 455*18снаружи 415*18внутри | 400 | 35л/мин | |
| Антистатический ионизирующий стержень с 8 отверстиями | 520*32*58 | 505*18снаружи 465*18внутри | 450 | 40л/мин | |
| Антистатический ионизирующий стержень с 9 отверстиями | Аналогично, 50мм добавляются к каждой длине с каждым дополнительным отверстием, включая размер крепежного отверстия (повышение на 50 мм). Пользователи могут выбрать различные размеры в соответствии с их потребностями. | ||||
| Примечание | Габариты преобразователя: 89*58*39мм, размер крепежного отверстия – расстояние от центра 4 отверстий: 83*51мм, выбирайте болты M4 для крепления. 1л (куб.дециметр)=0.001 м³ (снаружи: крепежные отверстия на обоих концах направлены изнутри) (внутри: крепежные отверстия на обоих концах направлены внутрь) | ||||
Показатели снятия электростатического заряда: по Американскому стандарту EOS/ESD-STM3.0- 2000; передняя центральная зона ± 1000В; Длительность затухания (сек)
| Расстояние испытания | 300мм | 600мм | 900мм |
| Время снятия электростатического заряда | 0.7сек | 1.1сек | 1.5сек |
| Время снятия отрицательного статического электричества | 0.7сек | 1.2сек | 1.7сек |
| Ионный баланс | 0±5В | 0±5В | 0±5В |

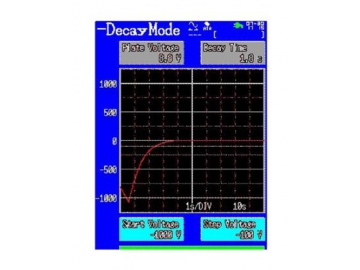

- Испытание снятия положительного статического электричества
- Испытание снятия отрицательного статического электричества
Параметры
1. Ионизирующий стержень для снятия статического напряжения оснащен высоковольтным блоком питания и высокофункциональным контроллером, которые имеют меньшие по сравнению с традиционными устройствами размеры.
2. В соответствии с условиями эксплуатационной среды и использования, вложенными исключениями и другими факторами, 3 системы оповещения функционируют независимо с целью поддержания безопасности.
3. Имея обтекаемую форму сгенерированные ионы могут перемещаться быстрее и дальше с безвихревым потоком.

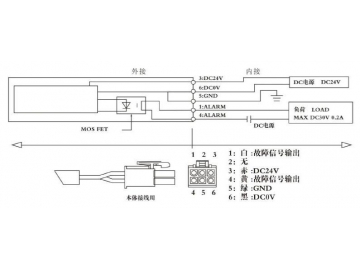

Монтажная схема
