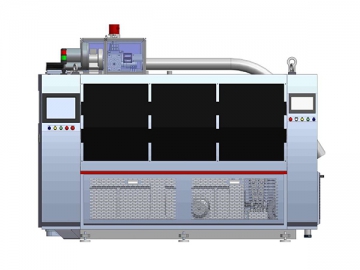

Автоматизированная машина по выпуску бумажных стаканчиков DEBAO-118S
Характеристики
Машина для производства бумажных стаканов DEBAO-118S работает с удвоенной скоростью благодаря наличию двух вращающихся дисков. Данная модель является усовершенствованной версией машины с одним диском. Механизм пошагового перемещения, зубчатый редуктор и вертикальная ось гарантируют точность передачи. Технология распыления смазочного масла позволяет снизить скорость износа деталей станка. Первым шагом закручивания краев стаканчиков является внутренняя ротационная гибка, которая способствует повышению прочности бумаги при формовании. Вторым этапом идет нагрев, который обеспечивает привлекательный внешний вид и стабильные размеры стаканов.
Процесс производства бумажных стаканов регулируется ПЛК. Система фотоэлектрического отслеживания дефектов способствует повышению производительности, безопасности и стабильности. Сервосистема используется для управления процессом подачи дна стакана. Благодаря всему вышеперечисленному данное оборудование работает более стабильно, автоматически отключается при обнаружении неисправностей и снижает интенсивность работы операторов. Машина для производства бумажных стаканчиков выполняет следующие функции: автоматическая подача заготовок, запечатывание, транспортировка, нагрев, загибание кромок, накатывание, обнаружение дефектов, выгрузка, подсчет и т.д. Это идеальное решение для производства бумажных стаканов высотой 50-135 мм.

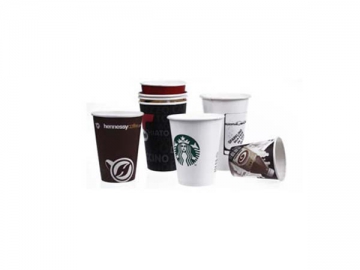

Данный станок нашел широкое применение в производстве бумажных стаканов различного назначения, включая стаканы для кофе, стаканы для дегустации, стаканчики для проведения рекламных акций и т.д.
Технические параметры| Модель | DEBAO-118S (с изогнутой дверцей из оргстекла ) | |
| Вес | 3500 кг | |
| Размеры упаковки машины | 3030x1520x2250 мм | |
| Размеры упаковки держателя для стаканов | 1290x570x2100 мм | |
| Источник питания | Проектная мощность: 3 фазы, 380В, 18 кВт Действительная мощность: 3 фазы, 380В, 8-9 кВт | |
| Источник подачи воздуха | 0 , 5-0 , 8 МПа , 0 , 4 куб . м/мин | |
| Скорость производства | 90-100 шт/мин | |
| Тип бумаги | С одно-/двухслойным ПЭ покрытием | |
| Плотность бумаги | 200-380 г/м² | |
| Размеры стаканчиков | (A) φ60-95 мм | (B) 50-135 мм |
| (C) φ40-75 мм | (D) 5-12 мм | |
Зубчатый привод установлен на вертикальной оси. Кулачковая шайба оптимизирует внутреннюю компоновку. Это всё повышает точность передачи и улучшает показатели синхронизации, достигая координации хода и не допуская повреждения компонентов.
Процесс производства бумажных стаканов регулируется ПЛК. Установлена система фотоэлектрического отслеживания дефектов. Система сервоуправления используется для управления процессом подачи дна стакана. В случае если отсутствует сам корпус стакана, то система не будет транспортировать дно.
Высокоскоростная машина для производства бумажных стаканов имеет коробчатую структуру, система распыления смазочного масла способна снизить скорость износа деталей и улучшить теплоотдачу, тем самым достигая высокой скорости работы.
Для склеивания стенок и дна стаканов установлен нагреватель марки Leister (Швейцария). Сперва дно отправляется в пресс-форму для нагрева, а затем и сама заготовка стакана. Такой подход позволяет повысить эффект нагрева.
Первым шагом закручивания краев стаканчиков является внутренняя ротационная гибка, которая позволяет повысить прочность бумаги при формовании. Вторым этапом идет нагрев, который обеспечивает привлекательный внешний вид и стабильные размеры стаканов.
Все электрические компоненты производятся компаниями OMRON и Schneider. Система управления использует программируемый контроллер и человеко-машинный интерфейс с сенсорным экраном.
