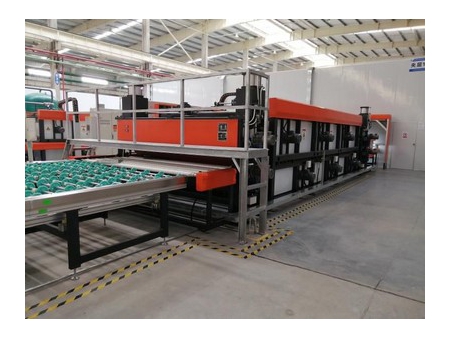

Полностью автоматическая линия по производству многослойного стекла с умной конструкцией, высокой степенью автоматизации и высоким уровнем безопасности от компании Handong используется для производства многослойного стекла PVB/SGP. Линия для ламинирования стекла может иметь прямую, U-образную или L-образную форму.

Эта линия для производства многослойного стекла интегрирована с загрузочным столом, машиной для мойки стекла, системой транспортировки стекла, автоматической подвеской для присосок, системой укладки пленки PVB, помещением для сборки стекла, системой предварительного прессования, столом для разгрузки стекла и автоклавом.

Наши производственные линии оснащены устройствами защиты для исключения риска получения травмы;

•

  Точность ламинирования стеклянных листов менее 0,5 мм.

•

  Машина для мойки стекла

  Машина для мойки и сушки стекла является важной частью линии ламинирования стекла. Верхняя часть моечной машины может подниматься на 400 мм для облегчения ее чистки и обслуживания. Три пары щеточных валиков приводятся в действие отдельно верхним и нижним двигателями для лучшего контроля.

• Автоматическое подвешивающее устройство с присосками

  В модуле для перемещения стекла с присосками используется система сервоуправления SIMENS PLC для достижения максимальной точности перемещения стекла.

• Сборочный стол

  Сборочный стол имеет открытую конструкцию, что позволяет оператору вручную разрезать пленку.

• Ролик для нанесения пленки PVB/SGP

  Съемный валик позволяет легко менять промежуточный слой, что может быть выполнено одним человеком. Размотка пленки осуществляется электродвигателем, а скорость размотки регулируется в зависимости от диаметра ролика. Используются рельсы скольжения KBK и электрическая цепная таль, чтобы обеспечить оптимальную гибкость, безопасность и надежность.

• Конвекционная печь

  Конвекционная печь, оснащенная циркуляционным вентилятором VFC и потолочным автоматическим устройством теплового баланса, обеспечивает непревзойденную производительность и является идеальным выбором для производства низкоэмиссионного стекла, многослойного стекла большого размера и многослойного стекла SGP.
  Внутри конвекционной печи стекло и промежуточный слой нагреваются за счет принудительной воздушной конвекции, а верхние и нижние воздушные ножи гарантируют равномерную температуру внутри печи для достижения энергоэффективного нагрева. Несколько слоев стекла могут быть собраны, спрессованы и заламинированы за одну процедуру при температуре от 110 до 160 ℃.

• Стол для загрузки и разгрузки стекла

  Механическая наклонная конструкция и расположенные в шахматном порядке короткие и длинные механические рычаги позволяют разгрузочному столу работать со стеклами разных размеров. Расстояние между самым нижним положением наклонного стекла и пола составляет всего 200 мм, что облегчает ручные манипуляции со стеклом.

• Беспыльное сборочное помещение (чистое помещение)

  Сборочное помещение (чистое помещение) необходимо для производства многослойного стекла с пленкой PVB или SGP, т.к. оно обеспечиваетс необходимый уровень влажности, соответствующую температуру и беспыльное нанесение пленки между стеклами.

  Наше сборочное помещение состоит из стального каркаса и цветных стальных листов (огнеупорных, теплоизолированных и звуконепроницаемых) и имеет лаконичный внешний вид и дизайн, отвечающие требованиям сушки. Параметры окружающей среды чистого помещения представлены ниже:
  Температура: 20±5℃; Влажность: 25-30%; Класс чистоты: 100 000 (100 000 частиц на кубический фут, стандарт US FED STD 209E); Давление: 5-10 Па; Скорость воздухообмена: 18-25 раз в час;

На сегодняшний день компания Handong выполнила более 100 индивидуальных проектов чистых помещений для клиентов по всему миру. У нас есть богатый опыт и широкие возможности в проектировании чистых помещений, расчете расхода воздуха, выборе осушителя и кондиционера.
