Линия по производству стеновых панелей серии TYF-16B (Стационарный вид, Композитная стена с плитами из силиката кальция, Стеклоармированные бетонные панели из СФБ)

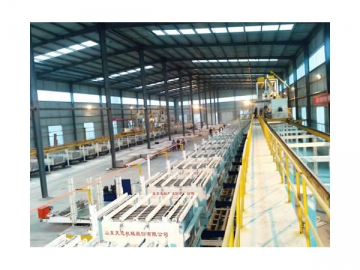

Стационарная линия по производству стеновых панелей TYF-16B применяется для изготовления стеновых панелей легкого типа с боковыми панелями из силиката кальция или легковесных панелей для стен из СФБ, сырьевыми материалами могут быть цемент, зольная пыль, частицы пенополистирола, песок и керамзит. Одновременно могут быть изготовлены 10 панелей.
Используется конструкция стационарного типа, значительно облегчающая управление и сокращающая расходы на инвестиции и понижает риск ошибок. Однако, имеет определенные требования к месту установки.
Независимо исследованная и разработанная компанией TANY производственная линия оснащена автоматическими конфигурациями крупногабаритной системы перемешивания, мобильной системой цементирования и системой снятия с форм, переворачивания т укладки монолитных панелей. В данную производственную линию добавлены функции измерения и транспортировки наполнителя для точного распределения материала и повышения эффективности формовки. Кроме того, это упрощяет управление и значительно сокращает расходы.
Патент №: ZL201320164478.9
| Выход панелей за одну формовку | Tолщина | Ширина | Длина |
| 10 | 75мм | 610мм | 2440мм/3000мм |
| 10 | 90мм | ||
| 8 | 120мм | ||
| 6 | 150мм |
| Выход панелей за одну формовку | Диаметр внутренних труб | Количество внутренних труб | Tолщина | Ширина | Длина |
| 10 | Φ38мм | 90 | 75мм | 600/610мм | Регулируется в пределах 3000мм |
| 10 | Φ52мм | 70 | 90мм | ||
| 8 | Φ74мм | 40 | 120мм | ||
| 6 | Φ52мм | 84 | 150мм |
Примечание: приведенные выше параметры – стандарт, TANY также предлагает производственные линии согласно вашим требованиям к панелям особых размеров.
-

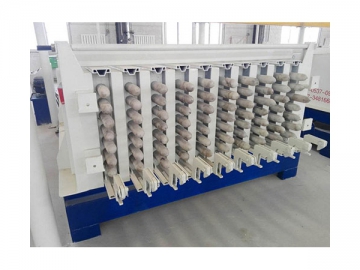

(1) Формовочная машина для стеновых панелей
-

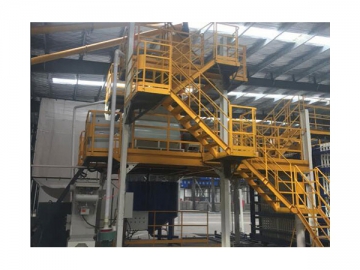

(2) Система для перемешивания пены
-

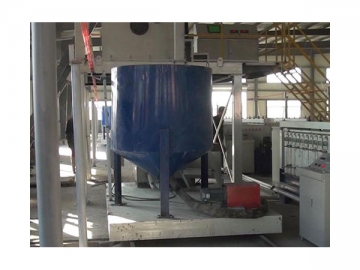

(3) Мобильная система цементации
-

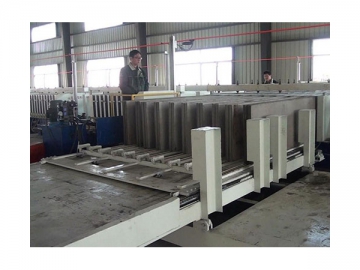

(4) Мобильный автоматический стопоукладчик (снятие с форм панелей)
| Мощность системы обогрева | 20 кВт |
| Мощность системы вибрации | 0.75 кВт |
| Мощность гидравлической системы | 3 кВт |
| Гидравлическое рабочее давление | 8 МПа |
| Макс.гидравлическое рабочее давление | 16 МПа |
| Вместимость гидравлического масляного бака | 60 л |
| Комплектующее оборудование | Центральная ЭВМ, гидравлическая система, система электропитания, система вибрации, система обогрева, внутренние трубы |
| Модель | TY-13 |
| Мощность шнекового конвейера | 11кВт×2 |
| Объем подачи миксера | 2000 л |
| Объем выгрузки миксера | 2000 л |
| Скорость перемешивания | 32.5 об/мин |
| Макс.диаметр частиц смеси для перемешивания | 8 мм |
| Мощность двигателя миксера | 18.5 кВт |
| Макс.измерение расхода порошка | 800кг |
| Макс.измерение расхода воды | 500кг |
| Мощность водоподающего двигателя | 2.2кВт |
| Пневматический клапан-бабочка для подачи порошка | DN300 |
| Пневматический клапан-бабочка для подачи воды | DN100 |
| Цикл перемешивания | 10-15 мин |
| Количество лопастей миксера | 8 |
| Метод выгрузки | Пневматический клапан-бабочка |
| Дозирующий и вибрирубщий бункер | Пневматический бункер |
| Мощность машины для вспенивания | 2.2 кВт |
| Мощность вспенивающего компрессора | 4 кВт |
| Мощность воздушного компрессора | 5.5 кВт |
| Примечание: технические параметры приставленной смесительной установки | |
| Давление нагнетания в теории | Высокое давление | 0.5 МПа |
| Низкое давление | 0.4МПа | |
| Транспортная ёмкость в теории | Высокое давление | 5 МПа |
| Низкое давление | 9.4 МПа | |
| Макс.расстояние транспортировки | Горизонтальная | 300 мм |
| Вертикальная | 120 мм | |
| Мощность главного двигателя | 7.5 кВт | |
| Вместимость бункера | 1.5м³ | |
| Высота загрузки | 1000 мм | |
| Вместимость гидравлического масляного бака | 60л | |
| Вид распределительного клапана | шаровой клапан | |
| Масса основной машины | 500кг | |
| Размеры каркаса: Д×Ш×В | 1785×960×1700мм | |
| Модель | TY-13 |
| Внешние габариты | 4500Д×4600Ш×1050В мм |
| Общая мощность | 7 кВт |
| Мощность двигателя для снятия с форм | 1.5 кВт |
| Мощность ходового двигателя | 1.5 кВт |
| Мощность двигателя гидравлической системы | 4 кВт |
| Гидравлическое рабочее давление | 10 МПа |
| Макс.гидравлическое рабочее давление | 16 МПа |
| Размеры платформы для укладки | 4500Д×2300Ш мм |
