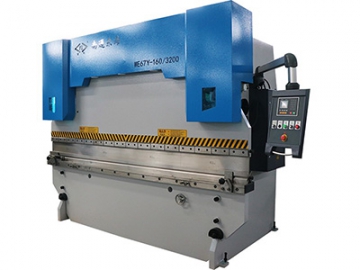

Гидравлический листогибочный пресс с ЧПУ
Запрос цены
Общие сведения
- Прецизионная гибка, которая обеспечивает высочайшую точность обработки;
- Скользящий блок перемещается вверх и вниз посредством двух гидроцилиндров; Электрогидравлическая сервосистема используется для управления двумя цилиндрами для синхронизации скользящего блока, обеспечивая постоянную надежность;
- Система управления синхронизацией торсиона используется для управления балансировкой движений скользящего блока.
- Задний упор управляется посредством серводвигателя, что обеспечивает высокую точность позиционирования оси X;
- Рабочий стол оснащен регулируемой вручную системой компенсации прогиба, обеспечивающей высокую точность обработки деталей;
- Гидравлический клапан XINLI характеизуется компактной структурой, отличными уплотняющими характеристиками, устойчивостью к высокому давлению, низким расходом;
- Оснащен заправочным клапаном большого диаметра, характеризуется высокой скоростью и низким расходом;
- Оснащен шестеренчатым насосом высокого давления HYTECH, который выдерживает высокое давление и обладает низким уровнем шума;
- Гидравлическая система оснащена защитой от перелива;
- Листогибочный пресс с ЧПУ может непрерывно работать в условиях номинальной рабочей нагрузки, что гарантирует высокую точность;
- Спецификации, включая открытую высоту (дневной свет), глубину зева и количество осей ЧПУ, выбираются в соответствии с конкретными потребностями заказчика;
- Доступны ручное управление, полуавтоматический режим управления и полностью автоматический режим управления;
- Может быть оснащен портом ЧПУ для синхронизации двух станков;

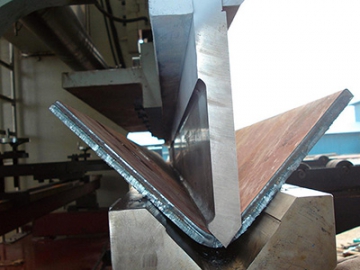

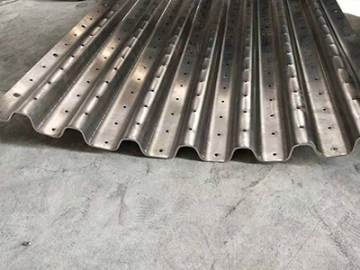

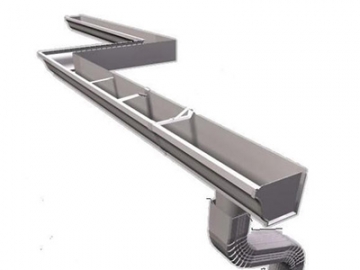

Применение
Детальная информация

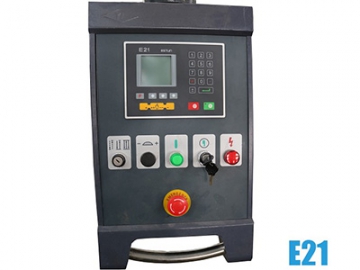

- Система контроля E21 NC

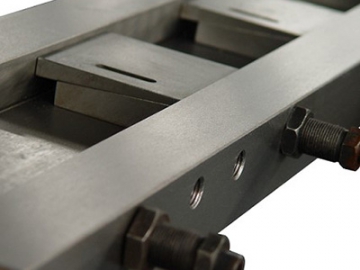

- Клиновидный венец для компенсации прогиба

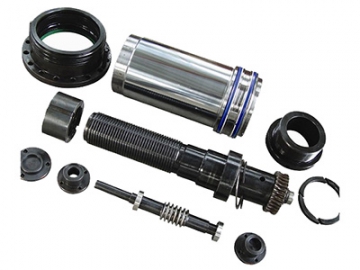

- Гидравлический цилиндр высокой точности

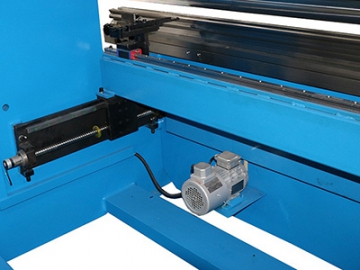

- Двигатель SIEMENS BEIDE

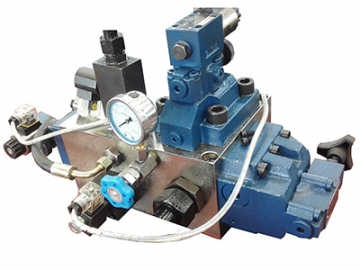

- Гидравлический клапан

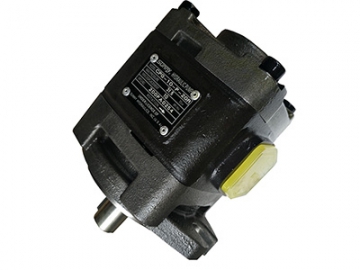

- Шестеренчатый насос
- Задний упор

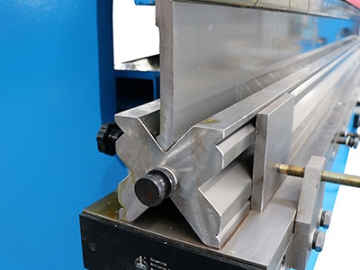

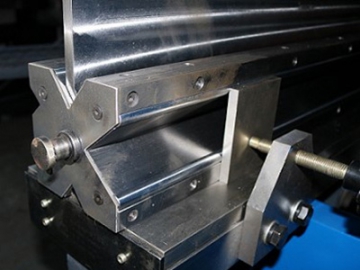

- Стандартный 4-ходовой с несколькими V-образными отверстиями
Опциональные конфигурации

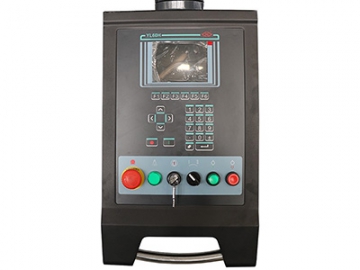

- Система контроля YL-60 NC

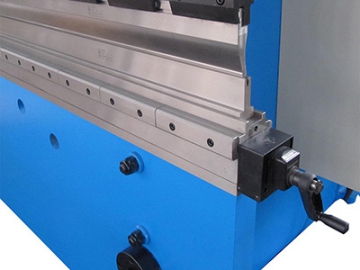

- Рабочий стол для компенсации прогиба с ручным управлением

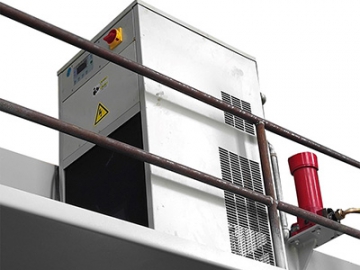

- Система охлаждения
- Нижний штамп с защитой от царапин

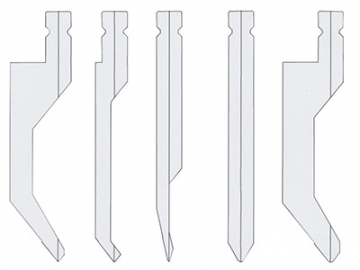

- Разнообразные штампы
- Защитная световая завеса
Технические характеристики
No. | Модель | Ед. измерения | WE67Y-100/2500 | WE67Y-100/3200 | WE67Y-100/4000 | WE67Y-125/3200 | WE67Y-125/4000 | WE67Y-125/6000 | WE67Y-160/3200 | WE67Y-160/4000 | WE67Y-160/6000 |
1 | Номинальное давление | кН | 1000 | 1000 | 1000 | 1250 | 1250 | 1250 | 1600 | 1600 | 1600 |
2 | Ширина гиба | мм | 2500 | 3200 | 4000 | 3200 | 4000 | 6000 | 3200 | 4000 | 6000 |
3 | Расстояние между направляющими | мм | 2050 | 250 | 3100 | 2600 | 3100 | 4800 | 2600 | 3100 | 4800 |
4 | Длина хода поршня | мм | 150 | 150 | 150 | 150 | 150 | 150 | 200 | 200 | 200 |
5 | Макс. просвет | мм | 330 | 330 | 330 | 330 | 330 | 330 | 400 | 400 | 400 |
6 | Глубина зева | мм | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 |
7 | Длина рабочего стола | мм | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 |
8 | Предостановочная скорость | мм/с | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 |
9 | Скорость гиба | мм/с | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | |
10 | Скорость возврата | мм/с | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 |
11 | Мощность главного двигателя | кВт | 7.5 | 7.5 | 7.5 | 7.5 | 7.5 | 7.5 | 11 | 11 | 11 |
12 | Масляный насос | mr/r | 16 | 16 | 16 | 16 | 16 | 16 | 25 | 25 | 25 |
13 | Длина пресса | мм | 2600 | 3300 | 4200 | 3300 | 4200 | 6200 | 3300 | 4200 | 6200 |
14 | Ширина пресса | мм | 1400 | 1400 | 1400 | 1400 | 1400 | 1500 | 1550 | 1550 | 1550 |
15 | Высота пресса | мм | 2300 | 2380 | 2430 | 2380 | 2380 | 2750 | 2580 | 2630 | 2850 |
No. | Модель | Ед. измерения | WE67Y-200/3200 | WE67Y-200/4000 | WE67Y-200/6000 | WE67Y-250/3200 | WE67Y-250/4000 | WE67Y-300/3200 | WE67Y-300/4000 | WE67Y-300/6000 | WE67Y-400/4000 |
1 | Номинальное давление | кН | 2000 | 2000 | 2000 | 2500 | 2500 | 3000 | 3000 | 3000 | 4000 |
2 | Ширина гиба | мм | 3200 | 4000 | 6000 | 3200 | 4000 | 3200 | 4000 | 6000 | 4000 |
3 | Расстояние между направляющими | мм | 2600 | 3100 | 4800 | 2600 | 3100 | 2600 | 3100 | 4800 | 3100 |
4 | Длина хода поршня | мм | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 250 |
5 | Макс. просвет | мм | 435 | 435 | 435 | 435 | 435 | 435 | 435 | 435 | 520 |
6 | Глубина зева | мм | 320 | 320 | 320 | 320 | 320 | 350 | 350 | 350 | 40 |
7 | Длина рабочего стола | мм | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 |
8 | Предостановочная скорость | мм/с | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 |
9 | Скорость гиба | мм/с | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 |
10 | Скорость возврата | мм/с | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 |
11 | Мощность главного двигателя | кВт | 15 | 15 | 15 | 18.5 | 18.5 | 22 | 22 | 22 | 30 |
12 | Масляный насос | mr/r | 25 | 25 | 25 | 32 | 32 | 40 | 40 | 40 | 50 |
13 | Длина пресса | мм | 3300 | 4200 | 6200 | 3300 | 4200 | 3200 | 4200 | 6200 | 4200 |
14 | Ширина пресса | мм | 1650 | 1650 | 1650 | 1750 | 1750 | 1850 | 1850 | 1950 | 2000 |
15 | Высота пресса | мм | 2930 | 3070 | 3180 | 3070 | 3070 | 3040 | 3285 | 3540 | 3430 |
No. | Модель | Ед. измерения | WE67Y-400/5000 | WE67Y-400/6000 | WE67Y-600/6000 | WE67Y-600/4000 |
1 | Номинальное давление | кН | 4000 | 4000 | 6000 | 6000 |
2 | Ширина гиба | мм | 5000 | 6000 | 6000 | 4000 |
3 | Расстояние между направляющими | мм | 4100 | 4800 | 4800 | 3100 |
4 | Длина хода поршня | мм | 250 | 250 | 300 | 300 |
5 | Макс. просвет | мм | 520 | 520 | 600 | 600 |
6 | Глубина зева | мм | 400 | 400 | 400 | 400 |
7 | Длина рабочего стола | мм | 600 | 600 | 6000 | 4000 |
8 | Предостановочная скорость | мм/с | 60 | 60 | 60 | 60 |
9 | Скорость гиба | мм/с | 8 | 8 | 8 | 8 |
10 | Скорость возврата | мм/с | 60 | 60 | 60 | 60 |
11 | Мощность главного двигателя | кВт | 30 | 30 | 45 | 45 |
12 | Масляный насос | mr/r | 50 | 50 | 80 | 80 |
13 | Длина пресса | мм | 520 | 6200 | 6200 | 4100 |
14 | Ширина пресса | мм | 2100 | 2100 | 2600 | 2650 |
15 | Высота пресса | мм | 3540 | 3600 | 4250 | 3750 |
