Вертикальный мотор-редуктор

Запрос цены

О нас: http://gearmotor-reducer.ru/1-2-vertical-speed-reduction-gear-motor.html

Вертикальный мотор-редуктор состоит из двух элементов: двигателя и редуктора. Данный тип мотор-редукторов устанавливается вертикально, что означает, что двигатель и редукторный картер плотно соединены с помощью фланца выходного вала.

Вертикальные мотор-редукторы используют зубчатую передачу для снижения скорости, что позволяет широко использовать их для различного оборудования автоматизированных производственных и конвейерных линий. В качестве двигателя может быть выбран однофазный двигатель или более распространенный трехфазный двигатель. Если клиенту необходим мотор-редуктор с нестандартными параметрами напряжения, мы можем изготовить оборудование с необходимыми опциями на заказ.

Диапазон индивидуализированных параметров

Мощность	100-3700 Вт
Передаточное отношение	1:3-1:1800
Число полюсов	2P, 4P, 6P
Степень защиты	IP54
Класс изоляции	Класс F，класс B
Напряжение	Трехфазное (используется обычно), однофазное, другие варианты под заказ

Характеристики:

Корпус выполнен из алюминиевого сплава, полученного литьём под давлением с отличным теплоотводом. Он устойчив к влаге, не пропускает воду и пыль.
Минимальная длина редуктора составляет 253 мм и минимальной высотой 122 мм. Устройство легкое, легко устанавливается и занимает мало места.
Внутренняя зубчатая передача тщательно отшлифовано, за счет чего минимизирован уровень шума в ходе эксплуатации.

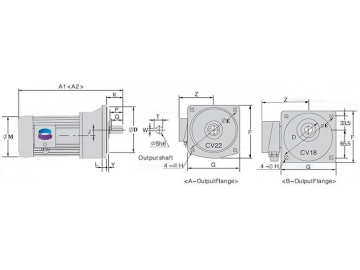

График стандартных размеров

Данный график выполнен на основе стандартных размеров международно унифицированного стандарта МЭК. Размеры продукции различных брэндов могут отличаться. Если вас интересует продукция нестандартных параметров, мы можем изготовить её для вас согласно вашим требованиям.

Ед.измерения: мм

HP-4P	Коэффициент передачи	A1	A2	D	E	F	G	H	L	J	K	M	Y	Z	Выходной вал					Вес
HP-4P	Коэффициент передачи	A1	A2	D	E	F	G	H	L	J	K	M	Y	Z	P	Q	S	T	W	кг
100Вт(1/8л.с.)	3-50(B)	253	273	50	140	122	122	9	12	16	39	127	5	105	30	25	18	20	5	5.3
	60-200	285	305	148	185	170	156	11	12	18.2	47	127	3.5	105	40	35	22	25	7	6.9
	250-1800	385	405	170	220	195	180	11	14	20.8	56	127	4	105	45	40	28	31	7	12
200Вт(1/4л.с.)	3-10(B)	263	283	50	140	122	122	9	12	16	39	127	5	105	30	25	18	20	5	6.7
	15-90	305	325	148	185	170	156	11	12	18.2	47	127	3.5	105	40	35	22	25	7	8.6
	100-200	335	350	170	220	195	180	11	14	20.8	56	127	4	105	45	40	28	31	7	11
	250-1800	475	485	185	255	235	216	13	16	30.2	66	127	4	105	55	50	32	35.5	10	28
400Вт(1/2л.с.)	3-10	325	345	148	185	170	156	11	12	18.2	47	127	3.5	105	40	35	22	25	7	11
	15-90	355	370	170	220	195	180	11	14	20.8	56	127	4	105	45	40	28	31	7	14
	100-200	390	405	185	255	235	216	13	16	30.2	66	127	4	105	55	50	32	35.5	10	26
	250-1800	530	545	230	310	295	262	15	22	42.2	80	127	5	105	65	60	40	43.5	10	41
750Вт (1л.с.)	3-25	370	415	170	220	195	180	11	14	20.8	56	165	4	125	45	40	28	31	7	15
	30-120	410	450	185	255	235	216	13	16	30.2	66	165	4	125	55	50	32	35.5	10	28
	125-200	435	475	230	310	295	262	15	22	42.2	80	165	5	125	65	60	40	43.5	10	42
	250-1800	590	625	280	390	365	325	19	22	51.4	89	165	5	125	80	75	50	54	14	68
1500Вт (2л.с.)	3-25	440	480	185	255	235	216	13	16	30.2	66	190	4	145	55	50	32	35.5	10	32
	30-120	465	505	230	310	295	262	15	22	42.2	80	190	5	145	65	60	40	43.5	10	46
	125-180	515	555	280	390	365	325	19	22	51.4	89	190	5	145	80	75	50	54	14	71
2200Вт (3л.с.)	4-60	495	-	230	310	295	262	15	22	42.2	80	215	5	160	65	60	40	43.5	10	48
2200Вт (3л.с.)	70-120	535	-	280	390	365	325	19	22	51.4	89	215	5	160	80	75	50	54	14	73
3700Вт (5л.с.)	4-25	510	-	230	310	295	262	15	22	42.2	80	215	5	160	65	60	40	43.5	10	50
3700Вт (5л.с.)	30-120	550	-	280	390	365	325	19	22	51.4	89	215	5	160	80	75	50	54	14	75

Как сделать заказ

CV	-	22	-	200	-	80	-	S	-	B
(1)		(2)		(3)		(4)		(5)		(6)

Модель
CV: Вертикальный мотор-редуктор
Выходной вал
18, 22, 28, 32, 40, 50……
Мощность
100Вт-3700Вт
Передаточное число редукции
3, 5, 10……
Напряжение
S: трехфазное, 220В, 380В, 415В, 440В, 50/60Гц
A: однофазное, 110В, 220В, 240В, 60/80Гц
Тормоз
B: Тормозное устройство（тормозное устройство）
AB: Ручной тормоз（ручной тормоз）
D: тормоз DC24V（тормоз DC24V）
