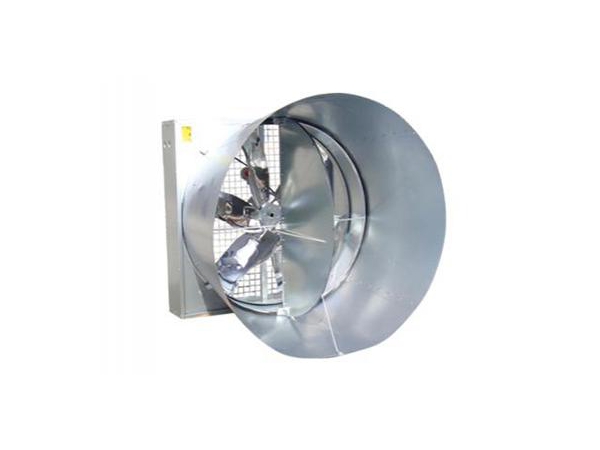

Осевой вытяжной вентилятор, модель DJF(E) с настенным креплением
Описание
Осевой вытяжной вентилятор, модель DJF(E) с настенным креплением с двухстворчатым механизмом внутри раструба, предназначенным для открытия и закрытия, обеспечивает наилучшие герметизируюшие свойства. В случае, когда в определенных условиях требуется функционирование только нескольких вентиляторов, они эффективно предотвращают проникновение внутрь неработающих вентиляторов уличного воздуха, за счет чего существенно улучшается эффективность работы вентиляторов и гарантируется поступление воздуха из кассеты испарительного охлаждения или форточки (по сравнению с вентиляторами аналогичного размера, эффективность повышается на 15-20%). Настенные вентиляционные вентиляторы подходят для больших помещений и птичников с высокой концентрацией сельскохозяйственных культур. Они широко используются в животноводстве и промышленности.
- Лопатки вентилятора: высокопрочный нержавеющий алюминиевый сплав
- Каркас: листовая сталь горячей закалки с цинковым покрытием 275г/м²
- Двигатель: двигатель YUYUN SANHE или SIEMENS
- Уровень шума: менее 64дБ
- Способ установки: настенный
| Модель | Привод | Диаметр лопаток(мм) | Скорость вращения лопаток (об/мин) | Скорость вращения двигателей(об/мин) | Поток воздуха (м3/ч) | Общее давление (Па) | Шум децибел(дБ) | Входная мощность(Вт) | Параметры питания | |
| DJF(e)-1000 | Ременный | 910 | 438 | 1400 | 28000 | 70 | ≤64 | 550 | 380В/50Гц | |
| DJF(e)-1100 | Ременный | 1000 | 600 | 1400 | 36000 | 70 | ≤64 | 750 | 380В/50Гц | |
| DJF(e)-1380 | Ременный | 1270 | 439 | 1400 | 51020 | 80 | ≤64 | 1100 | 380В/50Гц |

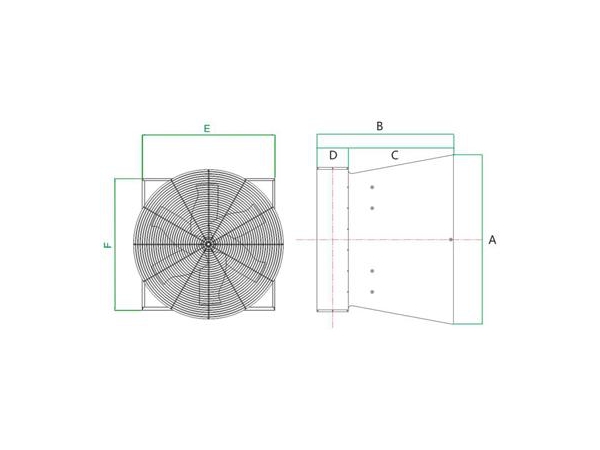

| Модель вентилятора | Размер (мм) | ||||||
| A | B | C | D | E | F | ||
| DJF(e)-1000(36＂) | 1150 | 1160 | 760 | 300 | 1000 | 1000 | |
| DJF(e)-1100(40＂) | 1300 | 1150 | 850 | 300 | 1100 | 1100 | |
| DJF(e)-1380(50＂) | 1600 | 1300 | 1000 | 300 | 1380 | 1380 | |

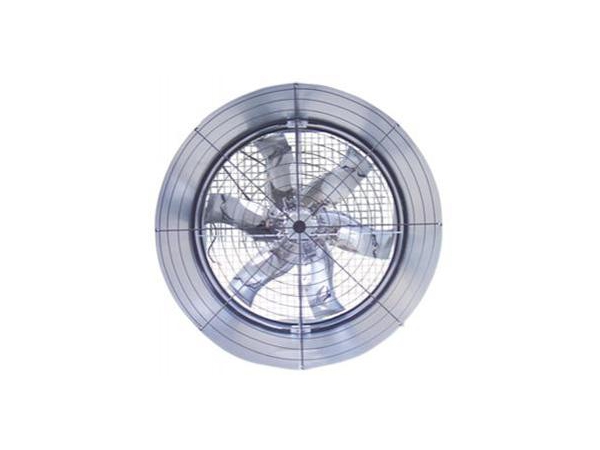

В вентиляторе встроен двухстворчатый механизм открытия с небольшой устойчивостью к ветру, отличной герметизацией и высокой эффективностью вентиляции. Удлиненный дизайн раструба увеличивает напор воздуха в процессе вентиляции.
Каркас из оцинкованных пластин с цинковым покрытием 275 г/м3 защищен от коррозии.

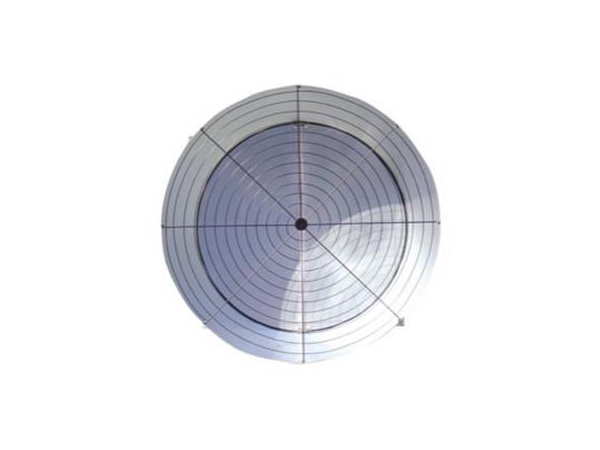

Резиновое уплотнение используется для закрытия двухстворчатой двери. В случае, когда не требуется функционирование всех вентиляторов, эффективность существенно увеличивается (на 15-20% по сравнению с вентиляторами аналогичной мощности).

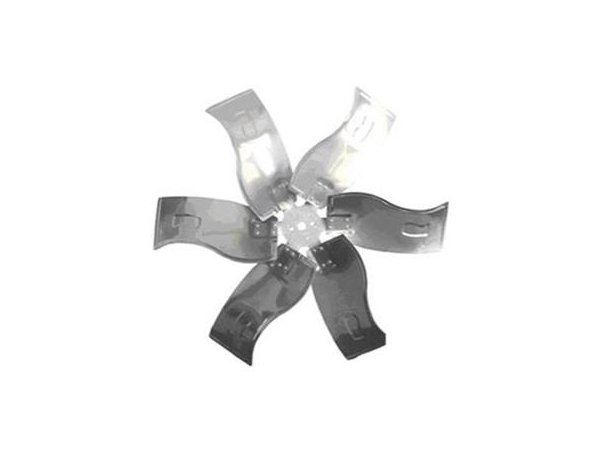

Вентиляторы SANHE специальной формы поддерживают функцию самоочистки для максимальной эффктивности. Вентиляторные лопатки изготовлены из самоочищающейся нержавеющей стали Krupp путем штамповки. Они позволяют перемещать большие объемы воздуха, имеют привлекательный внешний вид, устойчивы к деформации и повреждениям, не скапливают пыль. Толщина лезвий составляет 1.2 мм. Покрытие поверхности: BA.

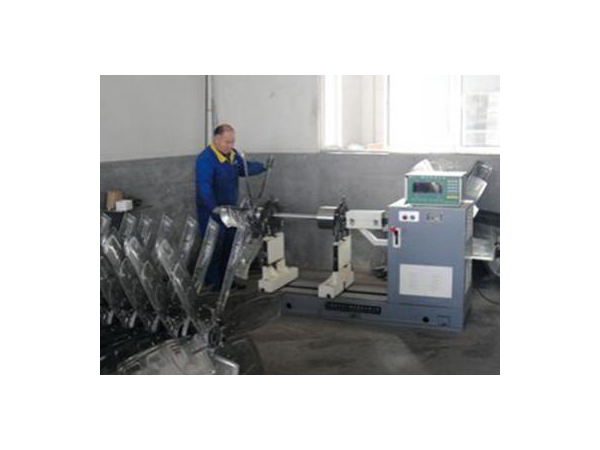

Лопатки сортируются новейшим электронным измерительным устройством, за счет чего обеспечивается бесперебойная работа вентиляторов, низкий уровень шума и длительный срок службы.

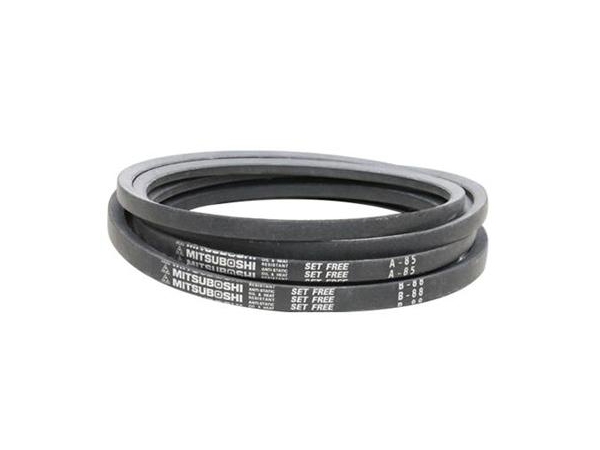

Ремень В-типа увеличивает срок службы устройства в три раза по сравнению с вентиляторами, где используются ремни А-типа.

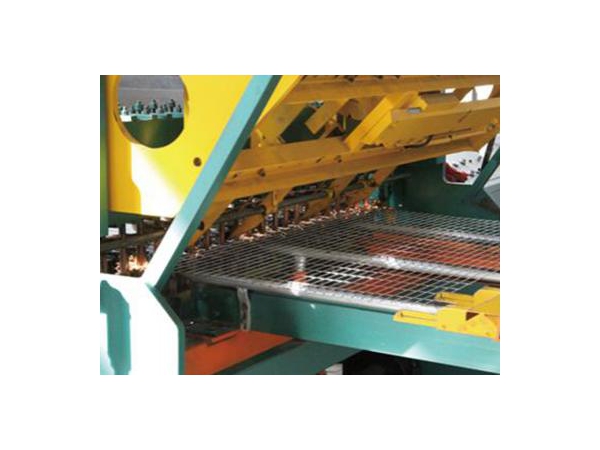

В конструкции вентиляторов используются горячеоцинкованные стойки и горячеоцинкованные защитные сетки, которые не подвергаются коррозии во время эксплуатации оборудования.
Схема установки
