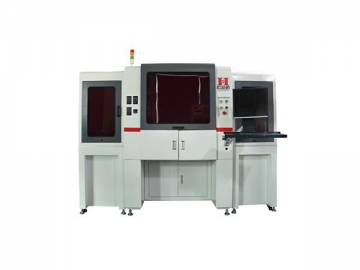

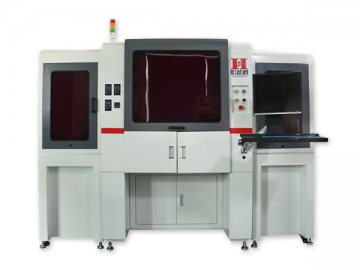

Автоматический высекальный пресс с ламинирующим устройством
Автоматическая машина для ламинирования и высечки нового поколения обеспечивает сразу две основные функции. Этот пресс специально разработан для производства гибких печатных плат. По сравнению с обычным традиционным ручным ламинирующим оборудованием, автоматический станок повышает эффективность производства, снижает затраты на рабочую силу, гарантирует высокое качество продукции и приносит большую экономическую выгоду предприятиям.
Ламинирующее оборудование чаще всего используется для нанесения материалов на печатные платы (клейкие ленты, штампованные смолы, ребра жёсткости, тонкие плёнки, прокладки, электромагнитные плёнки, клей ПИ, панели с холодным светом и т.д.).
Характеристики| Системы | Наименование | Параметры | Примечания |
| Механическая система | Габаритные размеры | Д 2560 мм × Ш 1360 мм × В 2190 мм | |
| Размер рабочего инструмента | 500 мм × 500 мм | ||
| Масса | 1200 кг | ||
| Источник питания | 220 В 50 Гц | ||
| Мощность | 3 кВт | ||
| Воздушный поток | 0.5-0.8 мПа | ||
| Система привода: шариковый винт HIWIN для оси X, оси Y и оси Z, привод прямого вращения, двигатель блока перемотки, шаговый двигатель для подачи материала | |||
| Вакуумная платформа | Поверхность платформы может быть заменена в зависимости от используемого материала | ||
| Подача и выгрузка материалов | Механическая рука | ||
| Угол поворота платформы | 360° | ||
| Точность ламинирования | ±0.1 | ||
| Точность повторений | ±0.1 | ||
| Намотка остатков | Импортированный мотор шаговый двигатель | ||
| Метод определения местоположения | Панель определения позиции вакуумное устройство | ||
| Метод ламинирования | Прессование в форме | Однофазное формирование | |
| Скорость ламинирования | 0,3-08 с / шт. | ||
| Расстояние между осью Z и платформой | Может автоматически настраиваться в соответствии с требованиями | ||
| Программное обеспечение | Операционная система | Microsoft Windows XP Professional | |
| Метод программирования | Распознавание трех точек, определение местоположения системой MARK, определение местоположения методом сканирования | Легкая и удобная система управления, быстрый отклик | |
| Интерфейс работы | Простой | ||
| Основная система управления | Компьютер | Процессор Intel dual-core CPU, 2 Гб оперативной памяти DDR, 500 Гб жесткий диск | Надежный процесс обработки данных |
| Дисплей | 19-дюймовый цветной жидкокристаллический дисплей | Четкий дисплей | |
| Система контроля | Компьютерная панель управления | Компьютерное управление | |
| Система визуального определения местоположения | Камера | ПЗС-матрица: 2 миллиона пикселей | |
| Регистрация | ПЗС-регистрация | ≤15 мин | |
| Источник света | Радиальный свет, регулируемая яркость | Регулируемый двойной источник света, красный и синий | |
Основные особенности
1. Эта система ламинирования обеспечивает автоматическую подачу и выгрузку печатных плат.
2. Благодаря комбинации системы сервомоторов и высокоточного ведущего вала для подачи материала ламинатор реализует высокую точность и быструю скорость работы.
3. Используя устройство с зарядовой связью, ламинатор точно размещает печатные платы и регулирует их положение.
4. Во время процесса высечки автоматическая машина для ламинирования легко убирает электронные элементы с печатных плат с высокой скоростью отклика и высоким усилием резки.
5. Пресс-формы для штамповки легко заменяются, многие типы пресс-форм совместимы с этой машиной.
6. Рабочая станция для резки и рабочая станция для ламинирования оснащены высокоэффективной защитной световой завесой для обеспечения безопасности операторов.

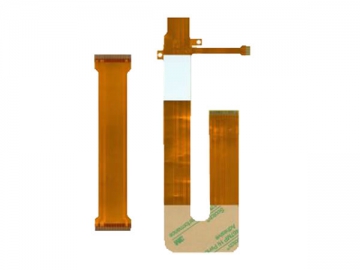

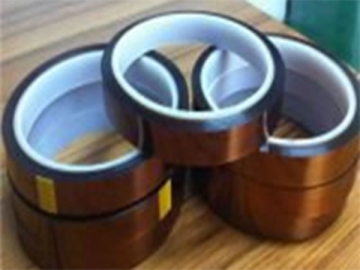

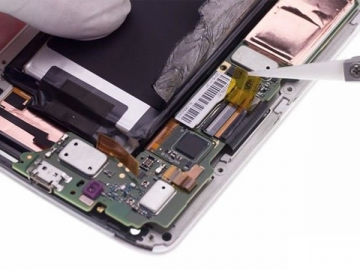

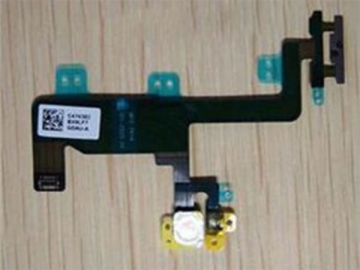

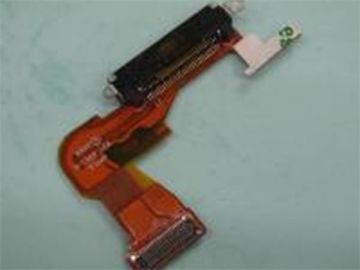

Образцы
