EDH(20)

Запрос цены

Веб-сайт: http://leopumps.ru

Назначение
- Применяются при подаче воды для домашних хозяйств, садов, теплиц, птицеводства, рыбоводства, в промышленности и добывающей отрасли, при водоснабжении и водоотведении предприятий и высотных зданий, в системах централизованного отопления и кондиционирования и т.п.

Насос
- Вал из стали AISI 304.
- Макс. температура перекачиваемой жидкости: 85°C.
- Высота над уровнем моря: до 1000 м.
- Макс. высота всасывания: 8 м.
- Макс. входное давление: ограничено макс. рабочим давлением.

Мотор
- Мотор с медной обмоткой.
- Однофазный мотор со встроенным тепловым реле.
- Класс нагревостойкости: F.
- Степень защиты: IP44.
- Макс. температура окружающей среды: 40°C.

Технические параметры

Модель	Мощность		Q(m³/h)	0	3	6	9	12	15	18	20	22	25	28	31
Однофазный	KW	HP	Q(l/min)	0	50	100	150	200	250	300	333	367	417	467	517
EDH(m)20-10	1.1	1.5	H(m)	14.1	13.5	13.1	12.6	11.9	11.2	10.2	9.8	8.7	8	6.8	5.2
EDH(m)20-20	2.2	3		28.1	28	27.2	26.5	25.7	24.5	23.1	22	20.8	18.5	15.9	13.2
EDH20-30	4	5.5		42.6	42.2	41.5	41.2	40.3	38.9	36.9	35.3	33.2	30.1	26.3	22

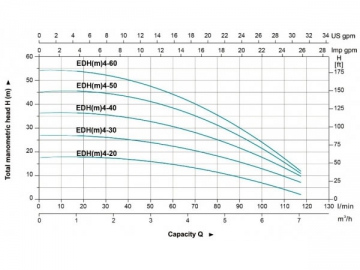

Кривая гидравлической характеристики

Таблица материалов

№	Часть	Материал
1	Корпус насоса	AISI 304/AISI 316
2	Опора	ZL 102
3	Поддон	Чугун
4	Статор
5	Ротор
6	Подшипник
7	Задняя крышка	ZL 102
8	Вентилятор	PP
9	Кожух вентилятора	08F
10	Опорная крышка	AISI 304
11	Уплотнительная втулка	Углепластик/керамика
12	Диффузор3	AISI 304
13	Диффузор2	AISI 304
14	Защитная втулка вала	AISI 304
15	Крыльчатка	AISI 304
16	Распорная втулка	AISI 304
17	Прижимная крышка	AISI 304
18	Диффузор1	AISI 304
