Многочерпаковый землечерпательный снаряд
Сфера применения и преимущества
Наша компания YONG SHENG SHIPYARD предлагает многочерпаковые землечерпательные снаряды – машины непрерывного действия, извлекающие грунт черпаками. Производительность: 500-2000 м3/ч.
Дноуглубительная техника YONG SHENG SHIPYARD отличается высоким качеством, высокими рабочими характеристиками: надёжность, долговечность, простота и низкая стоимость эксплуатации, высокая производительность.
Технические характеристики
| Показатели | Параметры | Примечания |
| Кол-во черпаков | 64 шт. | |
| Корпус (Длина/ Ширина/ Высота) | 2380 × 180 × 115 см | Высота борта: 3.75 мм; наружная обшивка: 2.5 мм, противоскользящее покрытие |
| Рама (Длина/ Ширина/ Высота) | 350×120 ×120 см | Швеллер 16 |
| Ведущие барабаны | 1990 × 90 × 45 см | Нижний: швеллер 14; Верхний: швеллер 12 |
| Четырёхугольное рабочее колесо | Диаметр: 90 см, ширина: 75 см | Сечение: 2 см |
| Плоское сито | 2500 ×150 см | Нефтепровод |
| Грунтоотвозная шаланда | Мощность:6105#,115 кВт Насос: 6″/8″ | Производство: Weifang; Shi Jiazhuang |
| Шарнирные соединения | 670×90×28 мм | HF 65 |
| Ковшовый экскаватор | Емкость черпака:0.06 м³ | 40 кг/шт |
| Переходной патрубок | 750×1 шт., 400×1 шт., 250×3 шт. | Производство Boshan |
| Двигатель | 30 кВт ×1, 15 кВт ×1, 4 кВт×3 | Производство Kaiyuan |
| Крепёжные болты | Длина:12 см | Из углеродистой стали |
| Глубина разработки | 12 м | |
| Ковшовый конвейер | 10 м | |
| Плавучий пульпопровод из ПВД | 150 м | Состоит из резиновых прокладок, секций на поплавках |
| Производительность | 120 м3/ч | |
| Сроки выполнения заказа | 20 дней | |
| Форма оплаты | T/T FOB QING DAO |
| Показатели | Параметры | Примечания |
| Кол-во черпаков | 50 шт. | |
| Корпус (Длина/ Ширина/ Высота) | 1880×150×90 см | Высота борта: 3.5 мм; наружная обшивка: 2.5 мм, противоскользящее покрытие |
| Рама (Длина/ Ширина/ Высота) | 280×110×110 см | Швеллер 16 |
| Клин | 1250×90×45 см | Нижний: швеллер 12; верхний: швеллер 10 |
| Четырёхугольное рабочее колесо | Диаметр: 90 см, ширина: 75 см | Толщина:1.5 см |
| Барабан | Диаметр:1.1 м; длина:2.4 м | Круглая сталь 20; сито 1.5 см |
| Шарнирные соединения | 670×90×20 мм | HF 65 |
| Ковшовый экскаватор | Емкость черпака:0.065 м³ | 35 кг/шт. |
| Переходной патрубок | 650×1 шт., 350×1 шт., 250×2 шт. | Производство Boshan |
| Редуктор | 16 (тип) ×1, 6 (тип) ×1 | Производство Qingzhou |
| Двигатель | S1120×1, S1110×1 | Производство Changzhou |
| Крепёжные болты | Длина: 7 см | Carbonization Treatment |
| Ленточный конвейер | Длина:17 м/12 м/17 м Ширина: 70 см Ширина абразивной ленты: 700 мм Ширина шлифовальной ленты для гравия: 700 мм | 10#U-сталь, 4-хслойная нейлоновая лента |
| Сроки выполнения заказа | 15 дней |
Спецификации многоковшового земснаряда
| Длина понтона | 20м |
| Ширина левого понтона | 1.7м |
| Ширина правого понтона | Фронтальная часть: 8.2м * 1.7м |
| Задняя часть:11.8м*2.1м | |
| Рама для ковшей | 20 м |
| Ковши (тип 60, круглой формы) | 54 ед. |
| Ковшовая цепь | 80 см*9 см*3 см |
| Силовая установка для работы ковшей | Дизельный двигатель 4105 |
| Главная коробка передач:750# | |
| Коробка передач земснаряда:30# | |
| Высота потальной рамы | 6 м |
| Подъемная лебедка | Коробка передач:400# ( приводится в действие дизельным двигателем 4105 ) |
| Коробка передач земснаряда:16# | |
| Размер рукава | 1.2м*1м с размером ячейки 30 мм |
| Шлюз для обогащения золотой руды | 6м*0.76м ( 2 ед. ) |
| Ручная якорная лебедка | 3 ед. |
| Центробежный водяной насос | 6 дюймов ( приводится в действие этим же дизельным двигателем 4105) |

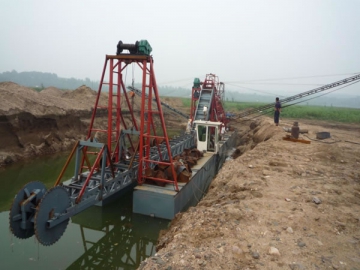

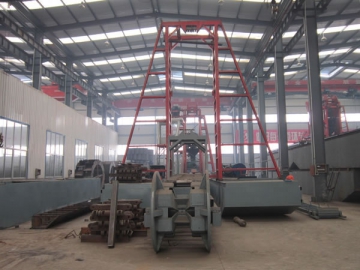

- Эта модель в данный момент устанавливается, ее производительность - 400 м3 песка в час.

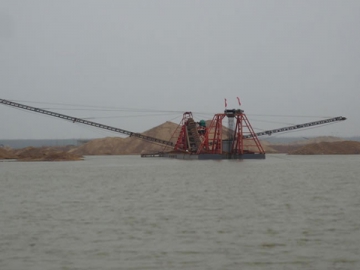

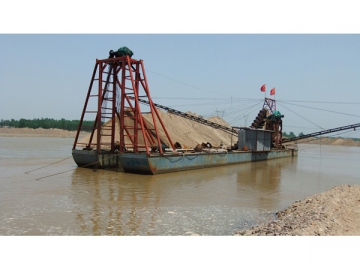

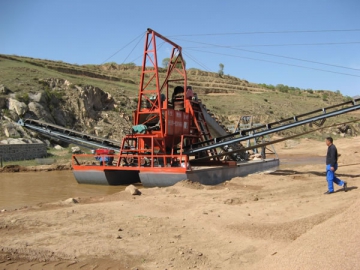

- Модель с ленточным транспортером песка во время эксплуатации.
Упаковка и доставка, условия продажи:
Доставка
1. Доставка малых моделей осуществляется контейнерами.
2. Доставка крупных фрезерных земснарядов осуществляется в навал.
3. Заказчик сам указывает экспедитора. Способ доставки обсуждается.
4. Время поставки: 30-90 дней на строительство земснаряда.
Условия продажи
1. Оплата: T/T, Western Union, Money Gram, PayPal; TT, предоплата 30%, 40% перед покупкой двигателя и насоса, остаток – перед отгрузкой.
2. Гарантия: стандартный период - 1 год. Мы экспортируем земснаряды с 2003 года и имеем достаточный опыт послепродажного обслуживания.
Мы можем утверждать, что при условии своевременного технического обслуживания, в течение 3х лет не будет происходить поломок земснаряда.
Помощь наших инженеров доступна в любое время.
3. Минимальный заказ: 1 комплект
4. Срок службы: 3-10 лет
5. Упаковка: без упаковки
Причины выбрать нас
1. Мы обладаем самыми высокими мощностями по производству земснарядов, особенно с фрезерными разрыхлителями. Мы осуществляем наиболее полноценный контроль качества, оказываем самое лучшее обслуживание.
3. Мы оказываем услуги “все включено” в области земснарядов – а значит полностью контролируем проект от проверки до установки и обучения.
4. Контроль качества каждой единицы оборудования перед отправкой.
5. Наши земснаряды могут быть классифицированы органами по надзору за судами вашего государства.
Материал

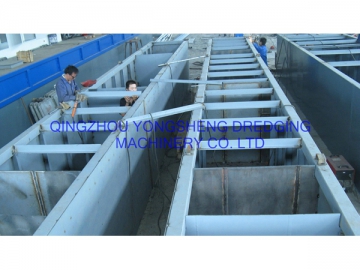

Дноуглубительное оборудование производства YONG SHENG SHIPYARD изготавливается из листовой стали.
Правила эксплуатации
1. Сначала запустите одноцилиндровый двигатель, затем многоцилиндровый. Следите за ходом технологического процесса.
2. При снижении производительности, проверьте, не засорен ли патрубок
Установите патрубок на высоте 50 см, снизьте нагрузку на акселератор, включите ускорение, опустите патрубок.
Если эта ситуация повториться, поменяйте место разработки.
3. Чем больше глубина всасывания пульпы, тем меньше концентрация пульпы. Концентрация составляет 50% на расстоянии 30 м.
4. Проверьте состояние всасывающего патрубка во избежание возникновения утечки.
5. Если стучит двигатель, проверьте натяжение клинового ремня, концентрацию пульпы.
Компания YONG SHENG SHIPYARD – профессиональный производитель тяжёлой техники в КНР. В перечень нашей основной продукции входят землесосные снаряды, магнитные сепараторы, горнорудное, горношахтное оборудование, упаковочное оборудование, бетоносмесительные установки, водоочистные станции и т.д.
Выгодное географическое положение даёт нам множество преимуществ, среди которых – быстрота и удобство транспортировки. География рынков сбыта: РФ, КР, Иран, Ирак, Сингапур, Малайзия, Индия, Вьетнам, Таиланд, Бангладеш и т.д.
Обращайтесь к нам для получения информации, осуществления заказа. Специалисты нашей компании помогут вам сделать правильный выбор.
