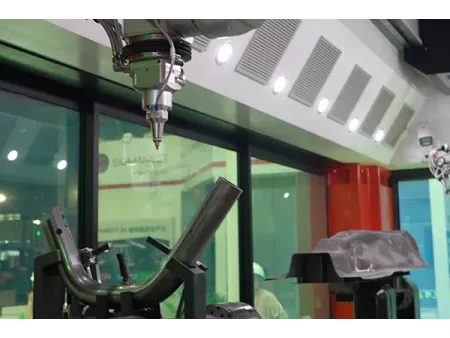

16-осевой двухстанционный 3D-станок для лазерной резки труб
Независимая двухканальная обработка
Большинство 5-осевых систем 3D-лазерной резки используют одну режущую головку, поэтому детали часто приходится повторно закреплять для завершения обработки, что снижает точность. Две независимые режущие головки нашей машины в сочетании с 16-осевой конфигурацией и четырьмя внешними поворотными осями позволяют обрабатывать сложные детали за одну установку. Благодаря выполнению процесса резки за одну установку уменьшаются ошибки позиционирования, а точность реза остается стабильной и постоянной.
Высокоскоростная система слежения
При лазерной резке расстояние между режущей головкой и поверхностью материала должно оставаться постоянным, иначе может пострадать качество резки. Наша универсальная система слежения использует высокоскоростное управление слежением FANUC HSP, которое позволяет режущей головке мгновенно реагировать на изменение высоты поверхности и поддерживать стабильный зазор резки.
Эффективное программирование
- Лазерный обрабатывающий центр и фактическое положение заготовки отображаются в программном обеспечении в масштабе 1:1. Программирование и тестирование могут начинаться заранее, без ожидания завершения процесса резки или прохождения трудоемкого трехточечного позиционирования во время настройки.
- Полностью автоматическая оптимизация траектории интегрирована в процесс 5-осевого программирования, учитывающий риски столкновений и ограничений по осям.
- Система моделирования движения формирует объемные траектории перемещения, что помогает выявлять зоны возможного пересечения и оптимизировать конструкцию оснастки.
Независимая настройка двух каналов обработки
Двухканальное управление позволяет устанавливать каждый путь резки независимо, с возможностью настройки до 30 наборов параметров на канал, что значительно упрощает корректировку процесса при изменении условий. Управление формой волны мощности помогает избежать образования заусенцев на углах и снижает риск перегрева, что сохраняет качество материала при обработке сложных форм. Уровни обработки можно регулировать от 1 до 10, где более высокие уровни ориентированы на точность, а более низкие уровни обеспечивают более высокую скорость резки. Различные уровни обработки также могут применяться к одной и той же трубе, позволяя сбалансировать скорость и точность в соответствии с конкретными требованиями резки.
Эффективная двухстанционная автоматическая обработка

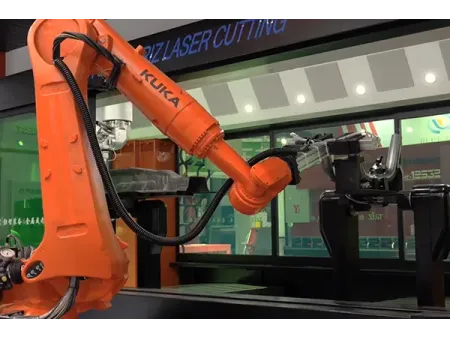

Двухпозиционная роботизированная система загрузки и выгрузки поддерживает непрерывную работу системы, сокращая ручное вмешательство и уменьшая время операций.
