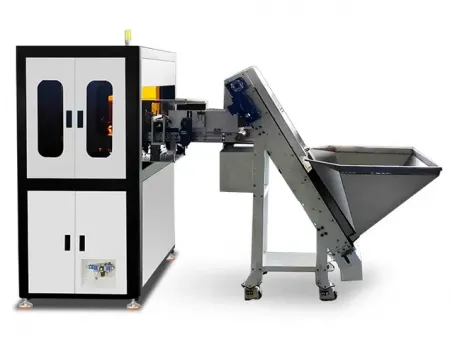

Инспекционно-сортировочная машина с поворотным индексным столом
Инспекционно-сортировочная машина с поворотным индексным столом специально разработана для выполнения точного контроля и сортировки компонентов с использованием инструмента с прорезью для индексации. Поворотный индексный стол специально разработан для выполнения повторяющихся перемещений по платформе. По сути, это высокоточное устройство для позиционирования деталей, которое индексирует детали. Благодаря прорези для индексации изделия стабильно размещаются для проверки размеров и внешних характеристик. Наше оборудование частично используется для контроля изделий, которое не может быть расположено в вертикальном положении. Оптический сортировщик может проверять компоненты с длиной от 20 до 80 мм, а также работать, обрабатывая 300-1200 единиц в минуту, где точность составляет 0.02 мм. Машина обеспечивает обнаружение дефектов и отклонений в размерах, что делает ее идеальной для использования на линиях крупносерийного производства.
Инспекционно-сортировочная машина с поворотным индексным столом оснащена несколькими системами для тщательного контроля и сортировки цилиндрических деталей. Система включает в себя автоматическую систему подачи, транспортировки и позиционирования, автоматическая система измерения использует передовые сенсоры и камеры для оценивания размеров и особенностей поверхностей, определение качества каждого компонента. Автоматический сортировщик и система разгрузки разделяют приемлемую продукцию от бракованной, направляя ее соответствующим образом. Интеллектуальная система контроля способствует контролю всего процесса, что позволяет в режиме реального времени корректировать условия проверки на основе пользовательских настроек. Дополнительно, компьютерная система обработки собирает и анализирует данные измерений, предоставляя статистическую информацию для контроля качества и оптимизации дальнейшего процесса.
Все имеющиеся функции обеспечивают эффективность, точность и надежность проверки и сортировки, что делает нашу установку подходящей для крупносерийного производства.
Длинные болты/ винты Автомобильные винты Металлические части специальной формы Винты- Диаметр головки: 5-25мм
- Общая высота: 10-80мм
- Точность сортировки: ±0.02мм
- Давление воздуха: 5кг/см²
- Главный компьютер: Промышленный компьютер
- Цифровая камера: промышленная камера
- Вес машины: 800кг
- Габариты оборудования (Д×Ш×В): 1500×1100×1800мм
- Инспекционный стол может быть изготовлен на заказ в стандартном или купном формате, в соответствии с различными размерами продукции и требованиями к проверке.
- Система сортировки может быть оснащена зондом вихревого тока для обнаружения смешивания материалов и дефектов в термообработанных деталях.
- Контрольное оборудование в первую очередь проверяет наличие сломанных штырьков, глубину канавки, ширину и высоту многоступенчатых корпусов, форму дна, шаг резьбы, угол наклона и качество резьбы.
- Снятие фаски
- Выявление повреждений
Обнаружение скоса крепежной детали и смятия
- Специальное изделие
- Специальная штамповка
Специальная проверка техники
- Различная высота
- Различная ширина
- Поврежденный штырь, глубина канавки
Проверка вала
Вам не требуется вручную подавать детали. Наши оптические сортировочные машины разрабатываются с автоматической системой подачи, что сокращает нужду в ручном вмешательстве. Данная функция повышает, качество, эффективность и постоянство, поскольку детали беспрепятственно подаются в машину для проверки и сортировки.
Инспекционно-сортировочная машина требует наличие внешнего воздушного компрессора, особенно для сортировочных задач, в которых задействованы воздушные струи. Необходимость в компрессоре зависит от дизайна оборудования и специальных приложений, для которых оно будет использоваться.
