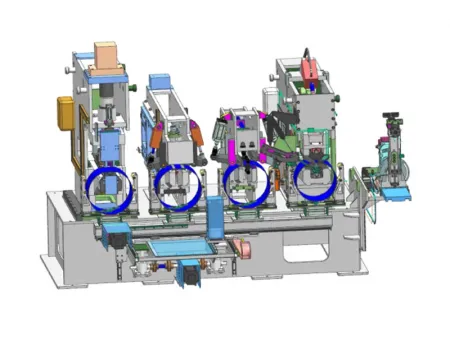

Машины для зачистки, прокатки и обрезки сварных швов
Машины для зачистки, прокатки и обрезки сварных швов являются незаменимым оборудованием для обработки сварного шва.
Функции узлов оборудования
1.Машина для зачистки или триммер используется для удаления сварочного шлака с внутренней и внешней поверхности сварного шва, что позволяет сделать его более плоским.
2.Прокатчик сварного шва применяется для прокатки и усиления сварного шва после удаления сварочного шлака.
3.Машина для обрезки сварочного шлака с торцов отсекает остаточный припуск с обеих сторон сварного шва.
Изображение процессов для ознакомления
- Зачистка
- Прокатка
- Обрезка с торцов
Главные характеристики
1. Оборудование для производства колес использует интегрированную структуру и единую гидравлическую систему. Это позволяет уменьшить количество операторов, необходимых для контроля работы оборудования и сэкономить производственную площадь.
2. Автоматический механизм подачи и разгрузки осуществляет 3 операции и использует 4 рабочих позиции. Автоматическая транспортировка обрабатываемого изделия позволяет повысить эффективность производства.
3. Устройство автоматической подачи и разгрузки устанавливается по желанию заказчика. Устройство автоматической подачи и разгрузки использует раздельную конструкцию, что облегчает переход с ручного на автоматический режим эксплуатации оборудования.
4. Простой демонтаж режущего инструмента и штампов машины для производства стальных колесных дисков обеспечивает быструю смену инструментальной оснастки и позволяет производить различные колесные диски.
Главные параметры машины для зачистки, прокатки и обрезки сварных швов
| Номер | Наименование | Данные | |||
| 1 | Спецификации главного оборудования | Машина для зачистки | |||
| Прокатчик сварного шва | |||||
| Машина для обрезки сварочного шлака с торцов | |||||
| 2 | Источник питания | 380В пер.т./3 фазы/50Гц | 380В пер.т./3 фазы/50Гц | 380В пер.т./3 фазы/50Гц | |
| 3 | Номинальная входная мощность | 37кВ-А | 45кВ-А | 55кВ-А | |
| 4 | Макс. усилие зажима для зачистки | 6т | 9т | 12т | |
| 5 | Макс. усилие зачистк и | 6т | 9т | 12т | |
| 6 | Макс. усилие зажима для прокатки | 6т | 9т | 12т | |
| 7 | Макс. усилие прокатк и | 6т | 9т | 12т | |
| 8 | Макс. усилие резки | 28т | 40т | 53т | |
| 9 | Диаметр цилиндра СОЖ для обработки резанием | 125мм | 200мм | 220мм | |
| 10 | Давление гидравлическ ой системы | 12МПа | 12МПа | 14МПа | |
| 11 | Макс. толщина обода | 5мм | 8мм | 13мм | |
| 12 | Ширина обода | 220мм ~350мм | 300мм ~500мм | 450мм ~800мм | |
| 13 | Диаметр обода | 280мм ~450мм | 400мм ~650мм | 600мм ~1000мм | |
Спецификации главного оборудования: Машина для зачистки (BZJ-500B), Прокатчик сварного шва (GYJ-500G), Машина для обрезки сварочного шлака с торцов (DQJ-500G)
Источник питания: 380В пер.т./3 фазы/50Гц
Номинальная входная мощность: 37кВ-А
Макс. усилие зажима для зачистки: 6т
Макс. усилие зачистк и: 6т
Макс. усилие зажима для прокатки: 6т
Fuerza máxima de aplanado: 6т
Макс. усилие резки: 28т
Диаметр цилиндра СОЖ для обработки резанием: 125мм
Давление гидравлическ ой системы: 12МПа
Макс. толщина обода: 5мм
Ширина обода: 220мм ~350мм
Диаметр обода: 280мм ~450мм
Спецификации главного оборудования: Машина для зачистки (BZJ-600B), Прокатчик сварного шва (GYJ-600G), Машина для обрезки сварочного шлака с торцов (DQJ-600G)
Источник питания: 380В пер.т./3 фазы/50Гц
Номинальная входная мощность: 45кВ-А
Макс. усилие зажима для зачистки: 9т
Макс. усилие зачистк и: 9т
Макс. усилие зажима для прокатки: 9т
Fuerza máxima de aplanado: 9т
Макс. усилие резки: 40т
Диаметр цилиндра СОЖ для обработки резанием: 200мм
Давление гидравлическ ой системы: 12МПа
Макс. толщина обода: 8мм
Ширина обода: 300мм ~500мм
Диаметр обода: 400мм ~650мм
Спецификации главного оборудования: Машина для зачистки (BZJ-800B), Прокатчик сварного шва (GYJ-800G), Машина для обрезки сварочного шлака с торцов (DQJ-800G)
Источник питания: 380В пер.т./3 фазы/50Гц
Номинальная входная мощность: 55кВ-А
Макс. усилие зажима для зачистки: 12т
Макс. усилие зачистк и: 12т
Макс. усилие зажима для прокатки: 12т
Fuerza máxima de aplanado: 12т
Макс. усилие резки: 53т
Диаметр цилиндра СОЖ для обработки резанием: 220мм
Давление гидравлическ ой системы: 14МПа
Макс. толщина обода: 13мм
Ширина обода: 450мм ~800мм
Диаметр обода: 600мм ~1000мм
