Особенности
  • Прецизионный штамповочный пресс APE с усилием 160-400 тонн, обладающий прочной стальной конструкцией, изготовлен из высококачественной стальной пластины. Точность и надежность пресса повышается благодаря технологии устранения внутреннего напряжения.
  • Для того, чтобы обеспечить стабильность работы, используются симметричные балансиры.
  • Точность регулировки пресс-формы достигает 0.1 мм, что обеспечивает безопасность и надежность прецизионного штамповочного пресса.
  • Коленчатый вал, редуктор, шатун и другие детали, отличаются высокой степенью интеграции и прочности благодаря твёрдому анодированию и шлифованию.
  • Чувствительная и надежная муфта / тормоз, отличный двойной электромагнитный клапан и устройство защиты от перегрузки используются для обеспечения точности и безопасности запуска и остановки ползуна.
  • Благодаря интегральной стойке, данный пресс подходит для обработки прецизионного прогрессивного штампа.
  • Прецизионный штамповочный пресс с усилием 80-260 тонн исключает недостаток прессов с подковообразной рамой, снижая затраты на техническое обслуживание в процессе металлообработки.
  • Прецизионный штамповочный пресс оснащен мокрой муфтой с высоким крутящим моментом, что продлевает срок службы тормозной колодки и снижает эксплуатационные затраты.
  • Многофункциональная электронная система управления обеспечивает безопасность эксплуатации.
Технические характеристики
Характеристики Модель APE-160
Тип Тонн S H
Точканоминальногоусилия мм 6 3
Ход поршня мм 180 130
Частота ходов s.p.m 30-55 40-85
Высота штампа мм 450 400
Регулировкаползуна мм 100
Размер ползуна мм 1600 × 650
Размерподштамповойплиты мм 1800 × 760
Боковое отверстие мм 700 × 450
Основной двигатель кВт 15
Устройство длярегулировкиползуна кВт× P 0.75× 4
Давление воздуха кг/см2 5
Точность штамповки 1 класс GB(JIS)
Характеристики Модель APE-200
Тип Ton S H
Точканоминальногоусилия мм 6 3
Ход поршня мм 250 150
Количество ходов в минуту s.p.m 20-50 35-70
Высота штампа мм 500 450
Регулировкаползуна мм 120
Размер ползуна мм 1850 × 750
Размерподштамповойплиты мм 2200 × 940
Боковое отверстие мм 900 × 600
Основной двигатель кВт 18
Устройство длярегулировкиползуна кВт× P 0.75× 4
Давление воздуха
кг/мм2 5
Точность штамповки 1 класс GB(JIS)
Характеристики Модель APE-250
Тип Ton S H
Точканоминальногоусилия мм 7 3
Ход поршня мм 280 170
Количество ходов в минуту s.p.m 20-40 30-60
Высота штампа мм 550 450
Регулировкаползуна мм 120
Размер ползуна мм 2100 × 900
Размерподштамповойплиты мм 2500 × 1000
Боковое отверстие мм 900 × 600
Основной двигатель кВт 22
Устройство длярегулировкиползуна кВт× P 1.5× 4
Давление воздуха
кг/мм2 5
Точность штамповки 1 класс GB(JIS)
Характеристики Модель APE-300
Тип Ton S H
Точканоминальногоусилия мм 7 3
Ход поршня мм 300 170
Количество ходов в минуту s.p.m 20-35 30-50
Высота штампа мм 550 450
Регулировкаползуна мм 120
Размер ползуна мм 2200 × 900
Размерподштамповойплиты мм 2500 × 1000
Боковое отверстие мм 900 × 600
Основной двигатель кВт 30
Устройство длярегулировкиползуна кВт× P 1.5 × 4
Давление воздуха
кг/мм2 5
Точность штамповки 1 класс GB(JIS)
Характеристики Модель APE-400
Тип Ton S H
Точканоминальногоусилия мм 7
Ход поршня мм 300
Количество ходов в минуту s.p.m 20-30
Высота штампа мм 550
Регулировкаползуна мм 120
Размер ползуна мм 3100 × 1000
Размерподштамповойплиты мм 3200 × 1000
Боковое отверстие мм 900 × 600
Основной двигатель кВт 30
Устройство длярегулировкиползуна кВт× P 1.5 × 4
Давление воздуха
кг/мм2 5
Точность штамповки 1 класс GB(JIS)
Стандатрная и дополнительная конфигурация
Стандатрная Дополнительная
Высокопроизводительная сухая муфта сцепления и тормоз Высокопроизводительнаямокрая муфтасцепления и тормоз
Стандартная операционная система компании Kinston Амортизатор подушки
Выбор режима работы/выключение/разгрузка Двигатель с переменной скоростью вращения
Безопасный ход и непрерывная работа Сенсорный экран
Гидравлический предохранитель от перегрузок Предохранительный световой занавес
Детектор перегрузки Устройство для подачи верхнего ползуна
Двойной электромагнитный клапан Обратная цепь основного двигателя
Устройство определения ошибок при подаче Педальный переключатель
Электрическое устройство для регулировки ползуна Защитный блок с пробкой
Цифровой индикатор высоты штампа (единица: 0.1 мм) Портативный двуручный выталкиватель
Электрический насос для консистентной смазки Инвертор
Итоговый счетчик, 6-значный Противовибрационное основание
Cчётчик с предварительной установкой, 6-значный Устройство быстрой замены штампа (подъемник, зажим и рычаг)
Счетчик обслуживания, 4-значный Верхний зажим для штампа
Счетчик продолжительности хода , 6-значный Нижний зажим для штампа
Электронный поворотный переключатель кулачкового типа (на 6 соединений) Подъёмное устройство для штампа
Обдувочный аппарат 1/2" первичный контур Рычаг штампа
Разъем зарядки воздуха 1/2" двухканальный Анкерные болты и фундаментные плиты
Контур определения ошибок при подаче Автоматическое устройство подачи
Розетка электропитания (доступно только для однофазной мощности 100 в) Устройство подачи и выпрямления с ЧПМ(три в одном)
Барабанный питатель с ЧПМ
Устройство подачи и выпрямления (два в одном)
Выпрямляющее устройство

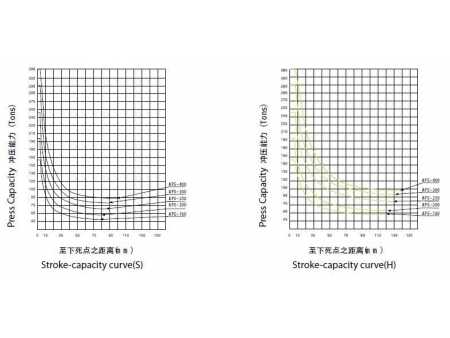

Кривая производительности

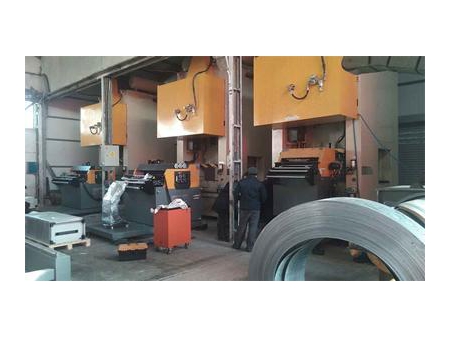

Примеры клиентов
