Серводвигатель переменного тока серии 90
Описание
Серводвигатель переменного тока серии 90 отличается высокой стабильностью, может стабильно работать на низкой и высокой скоростях. Широко используется для высокоточных установок для пищевых продуктов, лифтов, химической промышленности, деревообрабатывающей промышленности и т.д.
Технические параметры:
| Модель | ||||||||||||||||
| Номинальная мощность (кВт) | 0.75 | 0.73 | 1.0 | |||||||||||||
| Номинальное линейное напряжение (В) | 220 | 220 | 220 | |||||||||||||
| Номинальный ток (А) | 3 | 3 | 4 | |||||||||||||
| Номинальная скорость вращения (об/мин) | 3000 | 2000 | 2500 | |||||||||||||
| Номинальный момент (Н·м) | 2.4 | 3.5 | 4 | |||||||||||||
| Максимальный момент (Н·м) | 7.1 | 10.5 | 12 | |||||||||||||
| Момент инерции ротора (кг.м2） | 2.45X10-4 | 3.4X10-4 | 3.7X10-4 | |||||||||||||
| Вес (кг) | 3.4 | 3.8 | 4.31 | |||||||||||||
| Номер линии кодирующего устройства PPR | Класс F | |||||||||||||||
| Класс изоляции электродвигателя | 2500 | |||||||||||||||
| Степень защиты | IP65 | |||||||||||||||
| Эксплуатационная среда | Температура окружающей среды: -20℃ ~ + 40℃ Степень влажности: relative Степень влажности<90%(В безморозных условиях) | |||||||||||||||
| Розетка обмотки электродвигателя | Обмоточный провод | U (Красный) | V (Желтый) | W (Синий) | PE(Желтый зеленый/черный) | |||||||||||
| Номер розетки | 1 | 2 | 3 | 4 | ||||||||||||
| Розетка кодирующего устройства | Сигнальный провод | 5V | 0V | B+ | Z- | U+ | Z+ | U- | A+ | V+ | W+ | V- | A- | B- | W- | PE |
| Номер розетки | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 1 | |
Пояснение:
(например 60 - ST - M - 00630 Z1)
60:номер основания
ST:синусоидальная волна привода
M:код отклика комплектующих. Например .M-Фотоэлектрический импульсный кодер
00630:код рабочих параметров,первые три цифры обозначают номинальный момент (Н.м), последние две цифры обозначают номинальную скорость вращения (об/мин). Например, 00630 обозначает, что номинальный момент - 0.6Н.м, а номинальная скорость вращения - 3000 об/мин.
Z1:производный код. Например, Z1 обозначает электромагнитный тормоз, Z2 - тормоз с постоянным магнитом
Внешние и установочные размеры

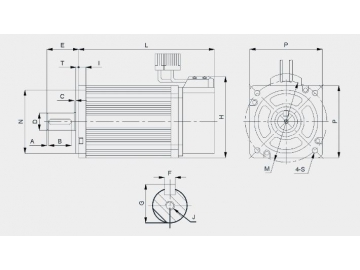

чертёж с размерами| Модель | A | B | C | D | E | F | 6 | H | I | J | T | M | N | P | S | L* | L1* | L2* |
| 3 | 25 | 2 | ⌀16 | 35 | 5 | 18 | 93 | 8 | M5 | 3 | ⌀100 | ⌀80 | 86 | ⌀6.5 | 155 | 203 | 212 | |
| 3 | 25 | 2 | ⌀16 | 35 | 5 | 18 | 93 | 8 | M5 | 3 | ⌀100 | ⌀80 | 86 | ⌀6.5 | 177 | 225 | 234 | |
| 3 | 25 | 2 | ⌀16 | 35 | 5 | 18 | 93 | 8 | M5 | 3 | ⌀100 | ⌀ 80 | 86 | ⌀6.5 | 187 | 235 | 244 |
Прим.: единица изремения в таблице - миллиметр.
L - длина электродвигателя без тормоза,
L1 - длина электродвигателя с электромагнитным тормозом
L2 - длина электродвигателя с постоянным магнитом.
Компания Zhouyi- опытный производитель и поставщиксерводвигателей переменного тока серии 90. С 1990 года компания начала специализироваться на исследованиях, разработках и производстве редукторов и электродвигателей различных типов согласно стандартам ГОСТ МЭК (IEC) . Мы также предоставляем услуги производства серводвигателей на заказ, согласно Вашим потребностям.
