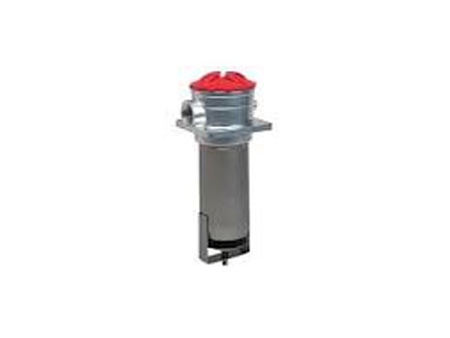

Всасывающий фильтр от компании Huilong устанавливается на впускном отверстии масляного насоса для защиты масляного насоса и расположенного ниже по потоку гидравлического блока от загрязнения, что значительно улучшает чистоту гидравлической системы.

Всасывающий фильтр может быть установлен сбоку, сверху или снизу масляного бака. Чаша фильтра погружается ниже уровня масла, а головка фильтра выступает над ним. Всасывающий фильтр оснащен самоуплотняющимся клапаном, байпасным клапаном и индикатором засорения для перекрытия потока масла во время замены или очистки фильтрующего элемента. Масляный всасывающий фильтр от компании Huilong характеризуется инновационным дизайном, простой установкой, простой очисткой и заменой, высоким расходом и низким перепадом давления. Использование индикатора засорения и перепускного клапана значительно повышает надежность гидравлической системы. Как только засорение фильтрующего элемента вызывает разрежение (-0,018 МПа) в выходном отверстии для масла срабатывает индикатор засорения, отправляя предупреждающий сигнал для очистки или замены фильтрующего элемента. Если фильтрующий элемент не заменяется своевременно, байпасный клапан на верхней части фильтра автоматически открывается (давление открытия: -0,02 МПа), чтобы предотвратить кавитацию в насосах.

Технические характеристики
  • Расход: 120 л/мин
  • Рабочее давление: 0.7 Мпа
  • Давление разрыва: 2 Мпа
  • Допустимое падение давления:0.01 Мпа
  • Рабочая температура: <100°C
  • Степень фильтрации: 80 мкм;100 мкм;150 мкм
  • Коэффициент фильтрации: β≥2
  • Давление открытия байпасного клапана: -0.03 Мпа
Спецификации моделей
Модель фильтра Номинальный расход (л/мин) Степень фильтрации (мкм) Диаметр (мм) Падение давления (Мпа) Индикатор засорения фильтра Соединения Модель фильтрующего элемента
(V) (A)
TF-25×*L- 25 80 100 180 15 <0.01 12 24 36 220 2.5 2 1.5 0.25 Резьбовое TFX-25×*
TF-40×*L- 40 20 TFX-40×*
TF-63×*L- 63 25 TFX-63×*
TF-100×*L- 100 32 TFX-100×*
TF-160×*L- 160 40 TFX-160×*
TF-250×*L- 250 50 Фланцевое TFX-250×*
TF-400×*L- 400 65 TFX-400×*
TF-630×*L- 630 90 TFX-630×*
TF-800×*L- 800 TFX-800×*
TF-1000×*L- 1000 TFX-1000×*
TF-1300×*L- 1300 TFX-1300×*
Всасывающий фильтр TF-25 ~160 с резьбовым соединением
Модель Габариты (мм)
L1 L2 L3 H M D A B C1 h d
TF-25×*L- 93 78 36 25 M22×1.5 Ф62 80 60 45 9.5 Ф9
TF-40×*L- 110 M27×2 91 70.7 54
TF-63×*L- 138 98 40 33 M33×2 Ф75 10
TF-100×*L- 188 M42×2
TF-160×*L- 200 119 53 42 M48×2 Ф91 105 81.3 62 12 Ф11
Всасывающий фильтр TF-250 ~ 1300 с фланцевым соединением
Модель Габариты (мм)
L1 L2 L3 H D1 D a b n A B C1 h d
TF-250×*F- 270 120 53 42 Ф50 Ф91 70 40 M10 106 81.3 72.5 10.5 Ф11
TF-400×*F- 275 141 60 50 Ф65 Ф110 90 50 125 95.5 82.5 12
TF-630×*F- 325 184 54 65 Ф90 Ф140 120 70 160 130 101 15.5
TF-800×*F- 385
TF-1000×*F- 485
TF-1300×*F- 680
