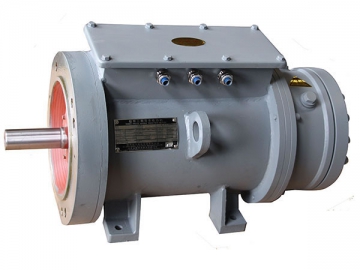

Трехскоростной трехфазный асинхронный электродвигатель для грузоподъемных механизмов серии YZ-H

Трехфазный

Трехскоростные трехфазные асинхронные электродвигатели, разработанные для различных грузоподъемных механизмов, соответствуют требованиям стандартов GB755 и GB/T7060 для вращающихся электрических машин. Их отличительными характеристиками наших двигателей являются низкий уровень шума, высокая безопасность и надежность во время долгого использования. Подобные двигатели в основном устанавливаются на лебедки, шпили, а также на устройства периодического подъема. Они также соответствуют требованиям следующих стандартов:

МЭК 60034 Машины электрические вращающиеся
МЭК 60068 Испытание на воздействие внешних факторов
МЭК 60072 Машины электрические вращающиеся. Размеры и ряды выходных мощностей
МЭК 60092 Судовое электрооборудование
«Нормативы строительства стальных судов морского плавания»

Условия эксплуатации:
Высота на уровне моря: 0 м;
Температура окружающей среды:-25~ 45℃;
Относительная влажность воздуха: ≤ 95%;
Ударные воздействия, вибрации, иней, соляной туман, масляный туман, грибок: Присутствуют;
Наклон и качание: ±22.5°;
Поперечный наклон: 15°;
Продольный наклон:10°

Основные технические параметры

Основные технические параметры

Модель	Режим работы S2- мин	Номинальная мощность ( кВт )		Номинальная частота вращения (об/мин)		Номинальная сила тока ( А )		Динамическое торможение
Модель	Режим работы S2- мин	380 В 50 Гц	440 В 60 Гц	380 В 50 Гц	440 В 60 Гц	380 В 50 Гц	440 В 60 Гц	Напряжение (В)	Сила тока (А)	Тормозной момент (Н*м)
YZ200S-4/8/16-H	10/30/5	9	10	21.4	20.5	1435	1738	110	2.23	260
		9	10	24.7	23.7	684	837
		4.2	4.7	37.3	36.4	324	406
YZ200L-4/8/16-H		12.5	14	29.3	28.4	1437	1733
		12.5	14	34.3	33.2	689	840
		5.7	6.5	49.5	49.4	330	410
YZ225S-4/8/16-H		16.8	19	38.9	38.0	1421	1723		2.16	399
		16.8	19	46.2	45.0	683	835
		8	9.1	67.6	67.9	333	413
YZ225L-4/8/16-H		22.5	25	51.5	49.4	1422	1725
		22.5	25	60.3	57.9	686	838
		10.6	12	85.6	86.3	334	400
YZ250S-4/8/16-H		30	33.5	63.8	61.6	1410	1713		2.65	876
		30	33.5	71.3	68.7	680	832
		14.5	16	105.5	103.5	336	415
YZ250M-4/8/16-H		42	46	86.3	81.6	1410	1707
		42	46	95	89.8	676	830
		20	22	112.6	110	334	414
YZ280S-4/8/16-H		56	63	114	111.2	1415	1717		2.45	1550
		56	63	120.6	117.2	694	844
		27	30	147.5	145	345	423
YZ280L-4/8/16-H		75	84	154	149	1427	1729
		75	84	161.5	156.2	692	843
		36	40	182	179.5	345	423

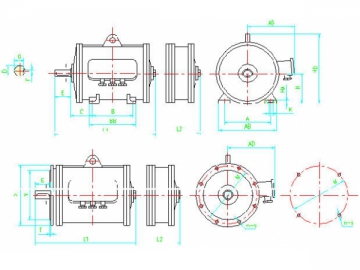

Основные технические параметры

Размеры рамы	Установочные размеры															Габаритные размеры								Вес(кг)
Размеры рамы	A	B	C	D	E	F	G	H	K	M	N	P	S	T	n	AB	AD	BB		HA	HD	L1	L2	L1	L2
200S	318	228	133	48	110	14	42.5	200	19	350	300	400	19	5	4	398	300		338	20	518	660	790	249	335
200L	318	305	133	48	110	14	42.5	200	19	350	300	400	19	5	4	398	300		418		518	740	870	280	385
225S	356	286	149	55	110	16	49	225	19	400	350	450	18	5	8	436	325		386		578	765	925	330	405
225L	356	356	149	55	110	16	49	225	19	400	350	450	18	5		436	325		456		578	835	995	390	465
250S	406	311	168	65	140	18	58	250	24	500	450	550	18	5		506	400		420	23	628	845	1030	600	690
250M	406	349	168	65	140	18	58	250	24	500	450	550	18	5		506	400		458		628	880	1060	700	850
280S	457	368	190	75	140	20	67.5	280	24	500	450	550	18	5		557	430		478		698	910	1125	800	880
280L	457	457	190	75	140	20	67.5	280	24	500	450	550	18	5		557	430		567		698	1000	1215	1010	1200

Все технические данные представлены для исключительно для ознакомления и могут быть изменены в зависимости от характеристик Вашего заказа.
