Серия Y11

Круглые соединители Y11 оснащены механизмом байонетного соединения, обеспечивающим надежную фиксацию. Контактные элементы приварены, что обеспечивает надежную работу. Имея как экранированные, так и неэкранированные варианты корпуса, наши соединители обеспечивают универсальность для удовлетворения самых разнообразных требований. Круглые соединители разработаны так, чтобы противостоять различным экологическим проблемам, включая высокий вакуум, высокое давление, соляной туман, дождь и пыль.

Наши разъемы серии Y11 соответствуют строгим стандартам GJB101A-97, гарантируя превосходное качество и надежность. Разъемы полностью взаимозаменяемы с разъемами YL11, что обеспечивает беспроблемную совместимость.

Наши разъемы серии Y11 находят широкое применение в критически важных отраслях, включая системы стратегического оружия, аэрокосмические спутниковые системы, авиационные и морские транспортные средства, наземные системы передачи и приема, высокоэнергетические и высокотемпературные промышленные системы, системы связи и тестирования, а также инфраструктуру и энергетические системы.

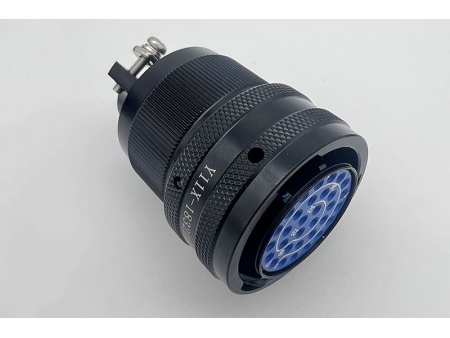

Y11X-1832TK-2

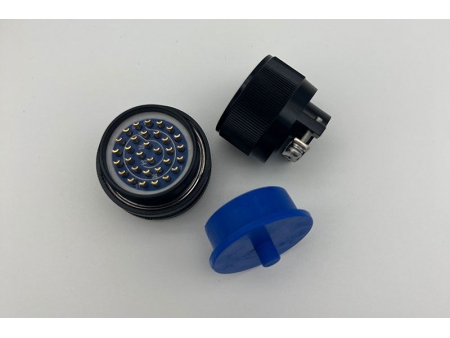

Y11X-1832ZJ10

Основные технические характеристики
Характеристики окружающей среды
  • Рабочая температура: от -55°C до 125°C
  • Относительная влажность: до 95% при 40°C
  • Рабочая высота: до 30 000м над уровнем моря
  • Виброустойчивость: диапазон частот от 10 Гц до 2000 Гц, ускорение 196 м/с²
  • Ударопрочность: ускорение 490 м/с²
  • Воздухонепроницаемость: выдерживает давление 0,2 МПа (для герметичной муфты)
Механические характеристики
  • Материал корпуса: высокопрочный алюминиевый сплав и медный сплав
  • Неэкранированное покрытие: цвет анодирования
  • Защитное покрытие: химическое никелирование
  • Изолятор: термостойкий термопластический материал
  • Материал уплотнения: силиконовый каучук
  • Контакты: медный сплав
  • Покрытие: золото
  • Механический срок службы: 500 циклов
Электрические характеристики
Рабочее напряжение, выдерживаемое напряжение и сопротивление изоляции:
Рабочая среда Номинальное напряжение (В) Выдерживаемое напряжение (В) Сопротивление изоляции (мОм)
Температура окружающей среды и давление 500 1500 ≥30000
Влажное тепло 500 500 ≥20
Высокая температура 250 ---- ≥500
Низкое давление (1 кПа) 150 200 ----
Контактное сопротивление и номинальный ток:
Диаметр (мм) Сопротивление (мОм) Ток (А)
Ø1.0 ≤5 5
Ø1.5 ≤3 10
  • Электрическая непрерывность между кожухами: ≤200 мОм
  • Электрическая непрерывность между экраном и корпусом: ≤5 мОм
  • Минимальное затухание 45 дБ на частоте 8000 МГц
