Роликовый пресс для цемента
Описание
Роликовые прессы SINOMALY используются для помола цемента. По сравнению с системами предварительного помола, включающих шаровые мельницы, данный роликовый пресс для цемента потребляет меньше энергии и характеризуется меньшим уровнем вырабатываемого шума.
Данный роликовый пресс повышает производительность на 50-100%, в сравнении с системами с шариковой мельницей, и имеет расход энергии на 30-40% ниже, чем производственные системы для помола, а потребление энергии готовой продукции ниже на 20-30%. Роликовый пресс позволяет измельчат материалы до 0.08 мм (25-30%) и до 20 мм (65-85%).
Данный роликовый пресс может использоваться для измельчения сырьевых материалов, клинкера, шлака и металлосодержащего шлака в линиях по производству цемента; широко применяется в индустриях: горнодобывающей, химической, металлургической и т.д.
ПараметрыMoдель | Производительность (тн/ч) | Установленная мощность (кВт) | Линейная скорость ролика (м/сек) | |
LRP120-45 | 140~190 | 2×250 | 1.2~1.44 | |
LRP120-80 | 250~340 | 2×500 | 1.2~1.44 | |
LRP140-65 | 200~300 | 2×560 | 1.43~1.65 | |
LRP140-80 | 340~400 | 2×560 | 1.43~1.65 | |
LRP140-100 | 400~500 | 2×630 | 1.43~1.65 | |
LRP140-110 | 500~550 | 2×710 | 1.43~1.65 | |
LRP140-120 | 500~600 | 2×800 | 1.43~1.65 | |
LRP140-140 | 520~680 | 2×900 | 1.43~1.65 | |
LRP160-100 | 500~650 | 2×900 | 1.52~1.76 | |
LRP160-140 | 650~765 | 2×1120 | 1.56~1.8 | |
LRP160-150 | 650~850 | 2×1120 | 1.56~1.8 | |
LRP180-120 | 800~850 | 2×1250 | 1.6~1.83 | |
LRP180-140 | 850~1000 | 2×1400 | 1.56~1.88 | |
LRP180-160 | 950~1130 | 2×1600 | 1.57~1.83 | |
LRP180-170 | 1000~1200 | 2×1800 | 1.57~1.83 | |
LRP200-120 | 850~1000 | 2×1400 | 1.59~2.0 | |
LRP200-160 | 1200~1300 | 2×2000 | 1.78 | |
LRP220-160 | 1300~1400 | 2×2240 | 2.1 |
Принцип работы
Роликовый пресс разработан согласно принципу работы самофутеровки. Вращение ролика осуществляется приводом. Материал, поступаемый через устройство для подачи, раздрабливается под сильным сдавливанием и измельчается до конечного материала, плотного и сухого. Полный мелких трещин материал разгружается на грузоподъемник.
- Оснащен четырехрядным роликовым цилиндрическим подшипником, для производства которого была использована науглероженная сталь G20Cr2Ni4A. Подшипник характеризуется более высокой грузоподъемностью и более долгим сроком службы, по сравнениию двухрядным самоустанавливающимися роликовыми подшипниками, что делает роликовый пресс более надежным.
- Ролик изготовлен с использованием высококачественного стального сплава.
Ролики, имеющие диаметр ниже Φ1600, произведены в виде монолитных единиц с целью предотвращения деформации, трещен и соскальзывания.
Ролики, имеющие диаметр выше Φ1800, имеют конструкцию: роликовый корпус + роликовый рукав.
Повернутый штифт используется по радиальному направлению, а скользящий "ласточкин хвост" – по осевому, что позволяет предотвратить соскальзывание роликового рукава.- Монолитный ролик
- Роликовый рукав перед установкой
- Наплавленный корпус ролика
- Наплавленный корпус ролика

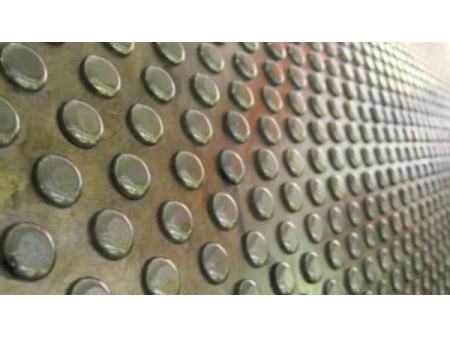

- Рифлёный корпус ролика
- Рифлёный корпус ролика
- Используется самонастраивающийся цилиндр, произведенный компанией“PARKER” (США).
- Система обнаружения осуществляет измерение межвалкового зазора, защиту крайнего положения и мониторинг температуры каждого подшипника для обнаружения каких-либо неисправностей вовремя.
- Оснащен умной системой смазки консистентными веществами с ПЛК управлением,характеризующейся высоким уровнем надежности и легкостью управления. Каждая точка смазки может смазываться постоянно и периодически, благодаря данной умной системе.
- Уплотнение подшипника предотвращает поподание обломочного материала внутрь подшипника, что позволяет иметь более долгий срок службы.
- Система программного управления и высокоинтегрированная гидравлическая система – ключевые части, приобретенные у надежных поставщиков.
- Гидравлическое автоуправление
- Регулирование гидравлических параметров
- Центральное управление помола цемента
- Центральное управление помола шлака
- Роликовый пресс может быть оснащен планетарным редуктором и коренным подшипником.
