Машина для вклейки окошек, 1 поток, TC-650/1100

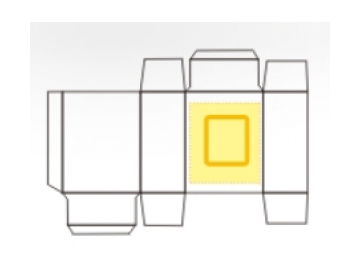

- Стандартное окошко
- Окошко с прерывистой прорезью и продольным разрезом
- Окошко с вырезанной формой
Машина для вклейки прозрачных окошек от ChangHong с 1 потоком — это полностью автоматическая высокоскоростная машина для вклейки прозрачных окошек, которая способна осуществлять обработку на 1-поточной линии и обеспечивать максимальную скорость 20 000 коробок в час. Максимальный размер окошка составляет 380 мм в ширину и 500 мм в длину. Данная машина идеально подходит для вклейки окошек в коробки для салфеток, упаковки косметики, подарочные коробки, коробки ручной работы и других бумажные коробки. Наше оборудование также можно использовать для частичной вклейки пленки на картон и гофрированный картон. Кроме того, машина для изготовления коробок с окошком оснащена вакуумным ремнем, который обеспечивает непрерывную подачу картонных заготовок. Машина для вклейки с 1 потоком TC-650/1100 — идеальный выбор для производителей картонных коробок, обеспечивающий эффективные и надежные возможности вклеивания прозрачных окошек в упаковки.
| Модель | | |
| Макс. формат заготовки | 650×650мм | 650×970мм |
| Мин. формат заготовки | 100×80мм | 100×80мм |
| Длина заготовки маленького размера | 120-320мм | 120-320мм |
| Длина заготовки большого размера | 300-650мм | 300-970мм |
| Макс. размер окошка | 380×300мм | 380×500мм |
| Мин. размер окошка | 40×40мм | 40×40мм |
| Мощность | 6.5 кВт | 8.5 кВт |
| Толщина пленки | 0.03-0.25мм | 0.03-0.25мм |
| Вес | 2000кг | 2500кг |
| Габариты (ДхШхВ) | 5500×1600×1800мм | 5500×2200×1800 мм |
| Макс. скорость | 20000шт/ч | 20000 шт/ч |
Технические характеристики могут быть немного изменены для лучшей эксплуатации без предварительного уведомления.
- 1. станция подачи картонных заготовок
- 2. система равнения
- 3. клеевая станция
- 4. станция вставки пленки
- 5. модуль подачи пленки
- 6. выводной транспортёр
- 7. приемный стол
Машина для вклейки окошек c 1 потоком оснащена японским вакуумным ремнём, работающим в 1 потоке для нижней подачи, что позволяет осуществлять непрерывную подачу картонных заготовок без остановки машины. Ленточный конвейер с механизмом прерывистого движения управляется сервоприводом и имеет два режима вывода картонных заготовок. Несколько конвейерных лент оснащены зубчатым колесом и зубчатой рейкой для регулировки положения ленты в соответствии с формой картонной заготовки.
- В клеевой станции применяется клеенаносящий вал из нержавеющей стали 304. Станция оснащена ракелем, который позволяет быстро регулировать толщину и ширину клея, одновременно сокращая отходы клея.
- Пользователи могут использовать гибкий трафарет для точного и эффективного склеивания. Положение склеивания можно свободно регулировать влево и вправо. Регулировку передней и задней части можно осуществлять с помощью регулятора фаз, не останавливая машину.
- Барабан автоматически опускается, чтобы избежать попадания клея на ленту в случае отсутствия картонной заготовки.
- Клей подается автоматически из перевернутого контейнера, что упрощает очистку и обслуживание.
- При использовании линейного сервопривода длина пленки вводится через сенсорный экран.
- Рез автоматически разрезает пленку на нужную длину, выдавливает прерывистой линии для разрыва и автоматически наносится сплошной разрез в пленке (например, для коробки с бумажными салфетками).
- Для нанесения пленки на картонную заготовку используется всасывающий валик, что позволяет свободно регулировать положение пленки без остановки машины.
Для приемного стола используется ленточный конвейер и штабелирующее устройство для сбора готовых коробок с вклеенными окошками.
