С воздушным охлаждением Вибростенды
Запрос цены

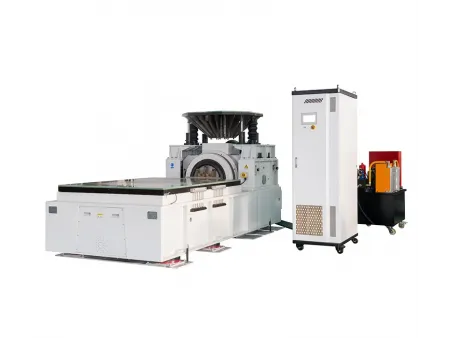

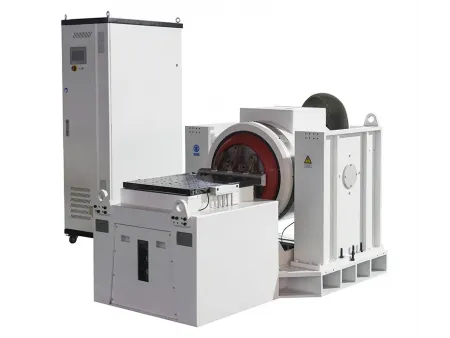

Электродинамический вибростенд для проверки работоспособности и надежности изделий в условиях имитируемой вибрации
Наши вибрационные системы с воздушным охлаждением доступны в конфигурациях с усилием возбуждения от 1 до 70 кН и работают в широком диапазоне частот, поддерживая стабильные и воспроизводимые характеристики испытаний даже при длительных циклах. Благодаря интуитивно понятному управлению и высокой надежности вибростенды от GWS часто используются для тестирования различных электронных компонентов, автомобильных деталей и медицинских устройств малого и среднего размера.
Соответствие стандартам
- Наши системы виброиспытаний с воздушным охлаждением изготовлены в соответствии со стандартами JJG948/2018, JJG1000-2005, GB/T 13310-2007.
- Технические характеристики соответствуют требованиям ISO 5344, IEC 60068-2-6, MIL-STD-810.
- Конфигурации и функции могут быть настроены в соответствии с конкретными потребностями тестирования.
Технические характеристики
| Модель вибростенда | | | | | | | | | | | |
| Синусоидальная/Случайная вибрация (кН) | 1 | 1.5 | 2 | 3 | 6 | 10 | 10 | 20 | 20 | 20 | 30 |
| Ударная сила (кН) | 2 | 3 | 4 | 6 | 12 | 20 | 20 | 40/60 | 40/60 | 40/60 | 60/90 |
| Диапазон частот (Гц) | 5-4,500 | 5-4,500 | 5-4,500 | 5-4,000 | 5-3,500 | 5-3,000 | 5-4,500 | 5-3,000 | 5-2,800 | 5-3,000 | 5-2,800 |
| Макс. ускорение (м/с²) | 500 | 750 | 1,000 | 1,000 | 1,000 | 1,000 | 1,000 | 1,000 | 700 | 800 | 1,000 |
| Макс. скорость (м/с) | 2 | 2 | 2 | 2 | 1.8 | 1.8 | 1.8 | 2 | 2 | 2 | 2 |
| Макс. ход (мм) | 25 | 25 | 25 | 25 | 51 | 51 | 51 | 51 | 51 | 76 | 51 |
| Макс. масса загрузки (кг) | 70 | 70 | 70 | 120 | 300 | 300 | 300 | 300 | 300 | 300 | 500 |
| Масса якоря (кг) | 2 | 2 | 2 | 3 | 6 | 10 | 10 | 20 | 28 | 25 | 30 |
| Диаметр якоря (мм) | 150 | 150 | 150 | 150 | 230 | 240 | 240 | 320 | 445 | 340 | 370 |
| Собственная частота подвеса (Гц) | 3 | 3 | 3 | 3 | 3 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 |
| Резьбовые вставки якоря (стандарт) | 13×M8 | 13×M8 | 13×M8 | 13×M8 | 17×M8 | 17×M10 | 17×M10 | 17×M10 | 17×M10 | 21×M10 | 17×M10 |
| Плотность рассеянного потока | ﹤3 мТ(30 Гс) | ﹤ 3 мТ(30 Гс) | ﹤3 мТ(30 Гс) | ﹤ 3 мТ(30 Гс) | ﹤ 1 мТ (10 Гс) | ﹤ 1 мТ (10 Гс) | ﹤ 4 мТ(40 Гс) | ﹤ 1 мТ (10 Гс) | ﹤ 1 мТ (10 Гс) | ﹤ 1 мТ (10 Гс) | ﹤ 1 мТ (10 Гс) |
| Основная резонансная частота (Гц) | 3,400 (ном.) ±5% | 3,400 (ном.) ±5% | 3,400 (ном.) ±5% | 2,900 (ном.) ±5% | 2,800 (ном.) ±5% | 2,400 (ном.) ±5% | 3,200 (ном.) ±5% | 2,600 (ном.) ±5% | 2,600 (ном.) ±5% | 2,600 (ном.) ±5% | 2,400 (ном.) ±5% |
| Масса (кг) | 420 | 420 | 420 | 510 | 615 | 930 | 950 | 1750 | 1750 | 1750 | 2550 |
| Размеры (мм) | 745×560×658 | 745×560×658 | 745×560×658 | 805×560×663 | 875×560×727 | 966×640×786 | 1016×640×843 | 1136×710×1052 | 1136×710×1052 | 1136×710×1066 | 1230×790×1155 |
| Модель усилителя мощности | | | | | | | | | | | |
| Мощность (кВА) | 1 | 1.5 | 2 | 3 | 6 | 10 | 10 | 20 | 20 | 20 | 30 |
| Макс. выходное напряжение (В) | 50 | 60 | 60 | 60 | 90 | 120 | 120 | 120 | 120 | 120 | 120 |
| Макс. выходной ток (А) | 20 | 25 | 35 | 50 | 70 | 110 | 110 | 230 | 230 | 230 | 300 |
| Требуемая мощность (кВА) | 4 | 4.5 | 5.5 | 6.5 | 16 | 21 | 21 | 44 | 44 | 44 | 54 |
| Масса (кг) | 285 | 285 | 285 | 285 | 320 | 320 | 320 | 330 | 330 | 330 | 585 |
| Размеры (мм) | 600×980×1150 | 600×980×1150 | 600×980×1150 | 600×980×1150 | 600×980×1150 | 600×980×1150 | 600×980×1150 | 600×910×1800 | z | 600×910×1800 | 600×910×1800 |
| Модель системы охлаждения | | | | | | | | | | | |
| Метод охлаждения | Воздушное охлаждение | Воздушное охлаждение | Воздушное охлаждение | Воздушное охлаждение | Воздушное охлаждение | Воздушное охлаждение | Воздушное охлаждение | Воздушное охлаждение | Воздушное охлаждение | Воздушное охлаждение | Воздушное охлаждение |
| Мощность (кВт) | 0.75 | 0.75 | 0.75 | 0.75 | 4 | 4 | 4 | 7.5 | 7.5 | 7.5 | 7.5 |
| Расход воздуха (м³/с) | 0.1 | 0.1 | 0.1 | 0.1 | 0.33 | 0.33 | 0.33 | 0.46 | 0.46 | 0.46 | 0.46 |
| Давление воздуха (кПа) | 1 | 1 | 1 | 1 | 3.5 | 3.5 | 3.5 | 8.8 | 8.8 | 8.8 | 8.8 |
| Масса (кг) | 25 | 25 | 25 | 25 | 120 | 120 | 120 | 235 | 235 | 235 | 235 |
| Размеры (мм) | 496×382×1005 | 496×382×1005 | 496×382×1005 | 496×382×1005 | 792×557×1260 | 792×557×1260 | 792×557×1260 | 915×721×1445 | 915×721×1445 | 915×721×1445 | 915×721×1445 |
| Модель вибростенда | | | | | | | | | | | |
| Синусоидальная/Случайная вибрация (кН) | 30 | 40 | 40 | 50 | 50 | 50 | 60 | 60 | 60 | 65 | 70 |
| Ударная сила (кН) | 60/90 | 80/120 | 80/120 | 100/150 | 100/150 | 100/150 | 120/180 | 120/180 | 120/180 | 130/195 | 140/210 |
| Диапазон частот (Гц) | 5-2,600 | 5-2,800 | 5-2,600 | 5-2,600 | 5-2,600 | 5-2,500 | 5-2,600 | 5-2,600 | 5-2,500 | 5-2,700 | 5-2,500 |
| Макс. ускорение (м/с²) | 750 | 1,300 | 900 | 1,000 | 900 | 850 | 1,000 | 1,000 | 1,000 | 920 | 850 |
| Макс. скорость (м/с) | 1.8 | 2 | 1.8 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| Макс. ход (мм) | 100 | 51 | 100 | 51 | 76 | 100 | 51 | 76 | 100 | 76 | 76 |
| Макс. масса загрузки (кг) | 500 | 500 | 500 | 800 | 800 | 800 | 800 | 800 | 800 | 1,000 | 1,000 |
| Масса якоря (кг) | 40 | 31 | 45 | 50 | 55 | 59 | 60 | 55 | 60 | 70 | 82 |
| Диаметр якоря (мм) | 445 | 370 | 445 | 445 | 445 | 445 | 445 | 445 | 445 | 480 | 550 |
| Собственная частота подвеса (Гц) | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 |
| Резьбовые вставки якоря (стандарт) | 17×M10 | 17×M10 | 17×M10 | 17×M12 | 17×M12 | 17×M12 | 17×M12 | 17×M12 | 17×M12 | 17×M12 | 33×M12 |
| Плотность рассеянного потока | < 1 мТ (10 Гс) | < 1 мТ (10 Гс) | < 1 мТ (10 Гс) | < 1 мТ (10 Гс) | < 1 мТ (10 Гс) | < 1 мТ (10 Гс) | < 1 мТ (10 Гс) | < 1 мТ (10 Гс) | < 1 мТ (10 Гс) | < 1 мТ (10 Гс) | < 1 мТ (10 Гс) |
| Основная резонансная частота (Гц) | 2400 (ном.)±5% | 2400 (ном.)±5% | 2400 (ном.)±5% | 2400 (ном.)±5% | 2300 (ном.)±5% | 2200(ном.)±5% | 2400 (ном.)±5% | 2400 (ном.)±5% | 2200 (ном.)±5% | 2300 (ном.)±5% | 2300 (ном.)±5% |
| Масса (кг) | 2550 | 2550 | 2550 | 4550 | 4550 | 4550 | 4550 | 4550 | 4550 | 4550 | 7300 |
| Размеры (мм) | 1230×790×1231 | 1230×790×1155 | 1230×790×1231 | 1636×1104×1274 | 1636×1104×1285 | 1636×1104×1340 | 1636×1104×1274 | 1636×1104×1285 | 1636×1104×1340 | 1636×1104×1276 | 1636×1104×1276 |
| Модель усилителя мощности | | | | | | | | | | | |
| Мощность (кВА) | 30 | 40 | 40 | 50 | 50 | 50 | 60 | 60 | 60 | 70 | 70 |
| Макс. выходное напряжение (В) | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 |
| Макс. выходной ток (А) | 300 | 400 | 400 | 500 | 500 | 500 | 550 | 550 | 550 | 580 | 580 |
| Требуемая мощность (кВА) | 54 | 73 | 73 | 82 | 82 | 82 | 95 | 95 | 95 | 108 | 110 |
| Масса (кг) | 585 | 700 | 700 | 780 | 780 | 780 | 850 | 850 | 850 | 900 | 900 |
| Размеры (мм) | 600×910×1800 | 600×1000×2150 | 600×1000×2150 | 600×1000×2150 | 600×1000×2150 | 600×1000×2150 | 600×1000×2150 | 600×1000×2150 | 600×1000×2150 | 600×1000×2150 | 600×1000×2150 |
| Модель системы охлаждения | | | | | | | | | | | |
| Метод охлаждения | Воздушное охлаждение | Воздушное охлаждение | Воздушное охлаждение | Воздушное охлаждение | Воздушное охлаждение | Воздушное охлаждение | Воздушное охлаждение | Воздушное охлаждение | Воздушное охлаждение | Воздушное охлаждение | Воздушное охлаждение |
| Мощность (кВт) | 7.5 | 15 | 15 | 15 | 15 | 15 | 22 | 22 | 22 | 22 | 22 |
| Расход воздуха (м³/с) | 0.46 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 |
| Давление воздуха (кПа) | 8.8 | 7.7 | 7.7 | 7.7 | 7.7 | 7.7 | 7.5 | 7.5 | 7.5 | 7.5 | 7.5 |
| Масса (кг) | 235 | 285 | 285 | 285 | 285 | 285 | 390 | 390 | 390 | 390 | 390 |
| Размеры (мм) | 915×721×1445 | 1163×874×1882 | 1163×874×1882 | 1163×874×1882 | 1163×874×1882 | 1163×874×1882 | 1163×959×1882 | 1163×959×1882 | 1163×959×1882 | 1163×959×1882 | 1163×959×1882 |
