Применение
Грабельная решетка механической очистки сточных вод типа NHG предназначена для крупномасштабных водоприемных сооружений, различных насосных станций и водозаборочных установок для очистки сточных вод. Решетки такого типа используются для задержания из сточных вод грубодисперсных примесей с последующим их извлечением, обеспечивая эффективную работу последующего оборудования.

Дизайн конструкции

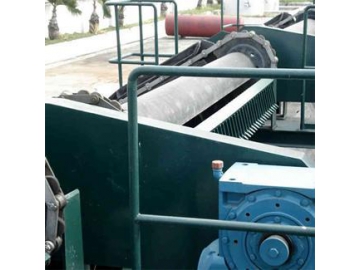

  • Задняя часть машины

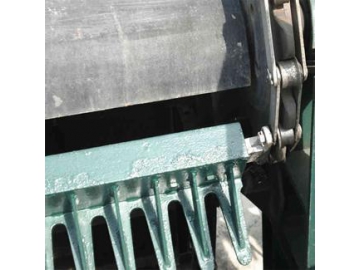

  • Боковая сторона
  • Зубчатые колеса

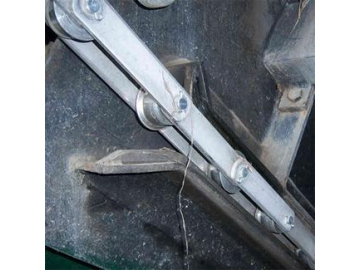

  • Цепь
Принцип работы коострукции

Грабельная решетка механической очистки сточных вод устанавливается под наклоном в подводящих каналах.Грабельные траки и решетка фиксируются вместе, тем самым объем механических примесей удаляется за счет перемещения граблины, имеющей автоматический привод. Грабельная решетка механической очистки сточных вод оснащена с обеих сторон направляющими цепями, между цепями имеется множество грабельных траков с граблинами. Резинотканевые экраны и желоб направляют поток сточных вод в рабочую зону решетки, препятствуя прохождению крупных механических примесей под решеткой и в пространствах между решеткой и стенками канала. Вода проходит между стержнями решетки. Механические примеси задерживаются на полотне решетки и удаляются граблинами. Грабельная решетка механической очистки сточных вод состоит из решетки, граблин, сбрасывателя, и склиза, обеспечивающих удаление отбросов с поверхности граблины и блока управления.

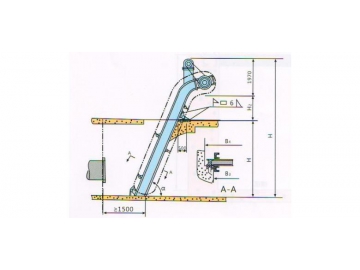

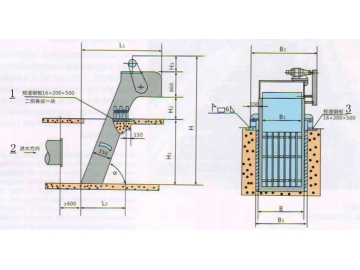

Параметры грабельной решетки механической очистки сточных вод
Тип NHG-800 NHG-1000 NHG-1200 NHG-1400 NHG-1600 NHG-1800 NHG-2000 NHG-2200 NHG-2400 NHG-2600 NHG-3000
Угол наклона к горизонту(α) 60-85°
Мощность мотора (кВт) 0.75-1.1 1.1-2.2 3.0
Ширинатрешетки B1 (мм) B1=B-160
Скорость движения граблин (м/мин) 3.8
Ширина оборудования B (мм) 800 1000 1200 1400 1600 1800 2000 2200 2400 2600 3000
Высота устройства H (мм) H=H1+H2+860
Полная ширина машины B2 (мм) 1150 1350 1550 1750 1950 2150 2350 2550 2750 2950 3350
Ширина канала B3 (мм) 900 1100 1300 1500 1700 1900 2100 2300 2500 2700 3100
Высота выгрузки задержанных отходов H2 (мм) 600-1500
Глубина канала H1 (мм) 500-12000 (User defined)

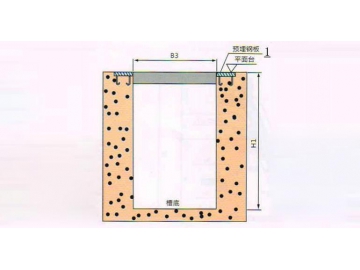

Встраиваемая часть

Особенности
(1) Высокая автоматизация: способы работы с оборудованием включают в себя ручное управление, пошаговое регулирование и автоматическое управление, не требующее участия оператора, тем самым установка будет работать в зависимости от заданного времени или уровня воды.
(2) Удобство и простота обслуживания: пользователь может отрегулировать интервал работы машины в соответствии с требованиями или завершить рабочий цикл.
(3) Так как грабельная решетка механической очистки сточных вод обладает функцией автоматической очистки, машина не будет останавливаться во время работы, а также не требует особого технического обслуживания.
(4) Граблины изготовлены из нержавеющей стали или нейлона, что обеспечивает машине коррозионную стойкость.

Примечание к заказу
Грабельная решетка механической очистки сточных вод может быть сконструирована при использовании различных материалов, и ее можно настроить в соответствии с требованиями заказчика. Например, есть возможность изменения ширины подводящего канала, глубины канала, а также расстояние между граблинами.

Глубина канала грабельной решетки настраивается в соответствии с его требованиями. Глубина подводящего канала обычно составляет не менее 0,5 м и не более 15 м.
