Линия волочения проволоки
Применение
Линия волочения проволоки используется для вытягивания медной катанки диаметром 8 мм с целью получения проволоки диаметром 1.2~4.0 мм (или алюминиевой катанки диаметром 9.5 мм для получения проволоки диаметром 1.7~4.8 мм), а также её дальнейшего отжига и сматывания в бухты.
Компоненты оборудования

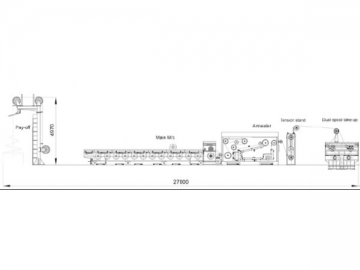

Отдатчик, волочильный стан, установка для отжига (только для медной проволоки), натяжной механизм, автоматическая приёмно-намоточная машина с двумя катушками (или стандартная моталка по запросу клиента), острильный станок и съемник, электрическая система управления.

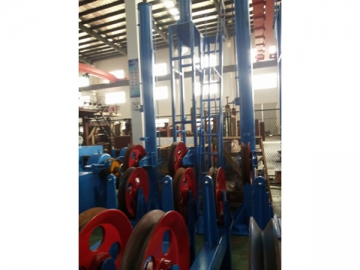

- Отдатчик

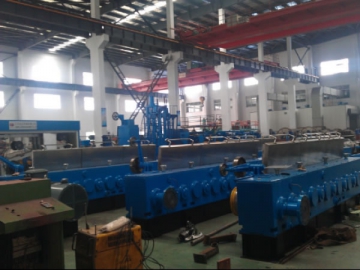

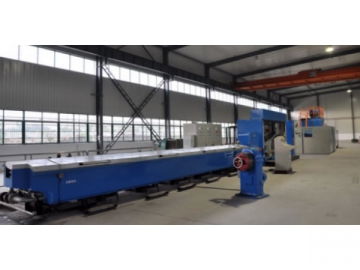

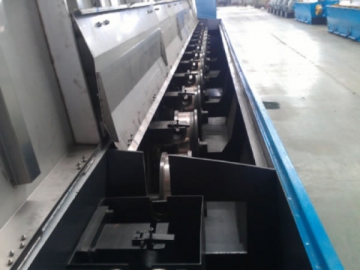

- Волочильный стан

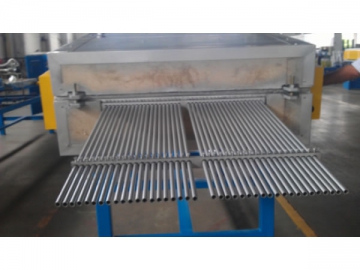

- Установка для отжига

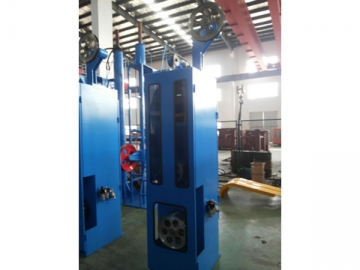

- Натяжной механизм

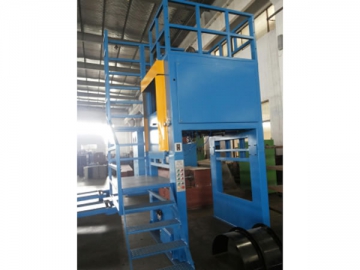

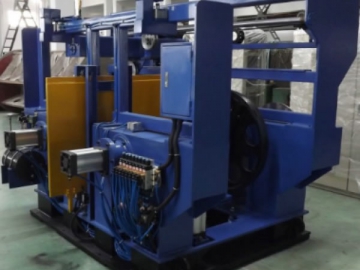

- Приёмно-намоточная машина с двумя катушками
- Моталка

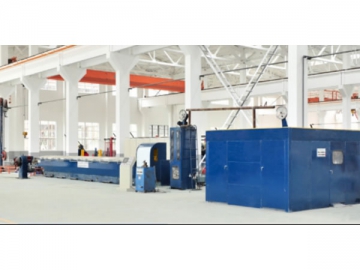

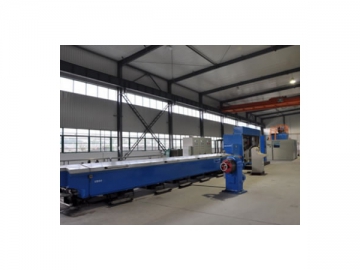

- Производственный цех
Основные характеристики
1. Волочильная машина имеет цельнолитую станину и характеризуется выверенной конструкцией, низким уровнем шума при работе, высокой производительностью и экономической эффективностью.
2. Тяговые шайбы диаметром 450 мм расположены в один ряд под небольшим наклоном, что позволяет избежать избыточного трения и пережима медной проволоки. Они обладают высокой твердостью и прочностью. Промежуточные и тяговые шайбы приводятся в движение отдельными двигателями. Благодаря оптимизированной электротехнической шине скорость их вращения можно регулировать в синхронном режиме. Волоки можно легко заменить.
3. Тяговые шайбы охлаждаются путём погружения в смазку. Волоки и медная проволока охлаждаются распылением смазки.
4. Для предотвращения протечек охлаждающего масла в коробку передач используются различные способы уплотнения.
5. Тяговые шайбы, промежуточные шайбы и направляющее колесо подвергаются различным видам обработки для повышения их твердости, прочности и износостойкости.
6. Коробка передач использует шестерни из стали 20CrMnTi, прошедшие прецизионную обработку, науглероживание и закалку.
7. Основной тяговый двигатель, двигатель промежуточных тяговых шайб и двигатель приёмно-намоточной машины оснащены цифровыми регуляторами скорости от Siemens.
Основные технические параметры
Высокоскоростная линия для волочения медной проволоки| Модель | |||
| Диаметр медной катанки на входе (мм) | Ø 8 | Ø8 | Ø 8 |
| Диаметр медной проволоки на выходе (мм) | Ø 2.0~4.0 | Ø 1.5~4.0 | Ø 1.2~4.0 |
| Макс. количество волок | 9 | 11 | 13 |
| Диаметр тяговой шайбы (мм) | 450 | ||
| Макс. скорость волочения (мм/с) | 20 | 22 | 25 |
| Мощность основного двигателя (кВт) | 280 | 280 | 280 |
| Мощность установки для отжига | 60V×5000A(6000A) | ||
| Обработка тяговых шайб | Вольфрамовое покрытие | ||
| Размер приёмной катушки (мм) | PND500/630 | ||
| Способ охлаждения | Погружение в масло и распыление масла | ||
| Модель | |||
| Диаметр медной катанки на входе (мм) | Ø 9/12 | Ø9/12 | Ø9/12 |
| Диаметр медной проволоки на выходе (мм) | Ø 2.8~4.8 | Ø 2.2~4.8 | Ø 1.7~4.8 |
| Макс. количество волок | 9 | 11 | 13 |
| Диаметр тяговой шайбы (мм) | 450 | ||
| Макс. скорость волочения (мм/с) | 20 | 22 | 25 |
| Мощность основного двигателя (кВт) | 220 | 220 | 250 |
| Обработка тяговых шайб | Вольфрамовое покрытие | ||
| Размер приёмной катушки (мм) | PND500/630 | ||
| Способ охлаждения | Погружение в масло и распыление масла | ||
| Модель | ||||
| Диаметр медной катанки на входе (мм) | Ф8 | |||
| Диаметр медной проволоки на выходе (мм) | Ф1.2~Ф3.2 | Ф1.6~Ф3.2 | Ф2.3~Ф3.2 | Ф2.6~Ф3.2 |
| Макс. количество волок. | 13 | 11 | 9 | 8 |
| Макс. скорость волочения (мм/с) | 20 | 18 | 12 | 12 |
| Станина | Цельнолитая, чугунная | |||
| Трансмиссия | Зубчатая передача с прецизионно обработанными шестернями | |||
| Диаметр тяговой шайбы(мм) | Ф400 | |||
| Обработка тяговых шайб | Вольфрамовое покрытие | |||
| Мощность основного двигателя (кВт) | 160 | 132 | 132 | 132 |
| Способ охлаждения | Погружение в масло | |||
| Опциональное оборудование | Установка непрерывного отжига 350T | |||
| Приёмно-намоточная машина с двумя катушками | ||||
| Моталка | ||||
| Приёмно-намоточная машина с одной катушкой QD630 | ||||
| Опциональные функции | Система быстрой замены волок | |||
| Установка непрерывного отжига 350T | ||||
| Модель | 350T | |||
| Конструкция | Горизонтальная | |||
| Диаметр тяговой шайбы(мм) | Ф350 | |||
| Диаметр проволоки (мм) | Ф1.2~Ф3.2 | |||
| Защитный газ | Пар или азот | |||
| Напряжение | 0~60B | |||
| Ток | 0~4500A | |||
| Модель | |||
| Диаметр медной катанки на входе (мм) | Ф9.5 | ||
| Диаметр медной проволоки на выходе (мм) | Ф1.8~Ф4.2 | Ф2.3~Ф4.2 | Ф3.0~Ф4.2 |
| Макс. количество волок | 13 | 11 | 9 |
| Макс. скорость волочения (мм/с) | 20 | 18 | 15 |
| Станина | Цельнолитая, чугунная | ||
| Трансмиссия | Зубчатая передача с прецизионно обработанными шестернями | ||
| Диаметр тяговой шайбы (мм) | Ф400 | ||
| Обработка тяговых шайб | Вольфрамовое покрытие | ||
| Мощность основного двигателя(кВт) | 132 | 110 | |
| Способ смазки | Погружение в масло | ||
| Приёмно-намоточная машина | С двумя катушками | ||
| С одной катушкой | |||
| Опциональные функции | Система быстрой замены волок | ||
