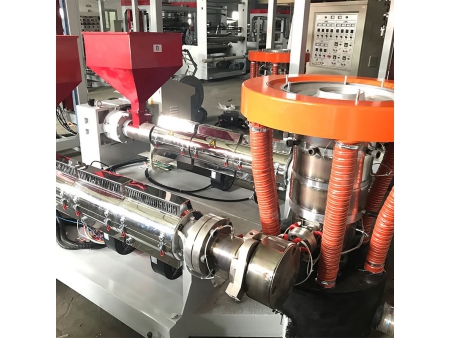

Экструдер для производства трехслойной пленки ABA
В ABA-экструдере серии SJ для выдува многослойной пленки с симметричной структурой слоев A/B/A цилиндр и шнек изготовлены из биметаллической легированной стали с содержанием 15% карбида вольфрама, что повышает износостойкость и ресурс эксплуатации оборудования.
Конструкция шнека оптимизирована при помощи тайваньских технологий для стабильной подачи и смешивания материала, что способствует повышению производительности линии и улучшению качества пленки.
ABA-конструкция позволяет снизить расход сырья и поддерживает добавление до 50% карбоната кальция в слой B производимой пленки, что дополнительно снижает расходы на полиэтилен.
Кроме того, в оборудовании используются компоненты промышленных брендов, включая главный двигатель Siemens, инвертор LS и температурный контроллер Omron, гарантирующие стабильную работу производственной линии при любых нагрузках.
| Модель | SJ-50/ABA800 | SJ-55/ABA1000 | SJ-60/ABA1200 |
| Диаметр шнека (мм) | 45/50 | 55/50 | 60/55 |
| Соотношение шнека (L/D) | 30:1 | 30:1 | 30:1 |
| Ширина пленки (мм) | 200-800 | 250-1000 | 300-1200 |
| Толщина пленки (мм) | 0.01-0.10 | 0.01-0.10 | 0.01-0.10 |
| Макс. производительность экструзии (кг/ч) | 100 | 120 | 150 |
| Мощность вентилятора охлаждения цилиндра (кВт) | 0.13*2 | 0.13*2 | 0.13*2 |
| Мощность приводного двигателя (кВт) | 11/15 | 18.5/15 | 22/18.5 |
| Кол-во зон температурного контроля | 3/3 | 3/3 | 3/4 |
| Средняя потребляемая мощность (кВт) | 50 | 52 | 55 |
| Диаметр головки (фильеры) (мм) | 80/150 | 100/200 | 120/250 |
| Скорость намотки (м/мин) | 10-80 | 10-80 | 10-80 |
| Мощность тянущего двигателя (кВт) | 1.5 | 1.5 | 1.5 |
| Вес (кг) | 3000 | 3300 | 3500 |
| Габариты в упаковке (м) | 4.2×3.3×4.5 | 4.4×3.5×6.5 | 4.6×3.6×6.5 |
- Шнек 1. Материал: 38 CrMoALA
2. Элементный анализ материала:
C: 0.35-0.42 Si: 0.20-0.45 Mn: 0.30-0.60 S: ≤0.035 P: ≤0.035
Cr:1.35-1.65 Al: 0.70-1.10 Ni: ≤0.030 Cu: ≤0.030 Mo:0.15-0.25
3. Твердость после отпуска: HB 260–290
4. Глубина азотирования: 0.4-0.7 мм
5. Твердость поверхности: HV 900-1050
6. Шероховатость поверхности: 0.32 Ra
7. Линейность шнека: 0.015 мм/м
8. Биметаллический шнек: на резьбу нанесен слой карбида вольфрама
9. Твердость биметаллического слоя: HRC 58–62
10. Глубина биметаллического слоя: 2-3 мм
11. Элементы биметаллического слоя: Fe, Ni, B, C, Cu и др. - Главный двигатель (Siemens) 1. Скорость вращения: 1400 об/мин
2. Питание: 380 В, трехфазное, может быть настроено под требования систем электропитания
3. Рассчитан на эксплуатацию до 10 лет - Редуктор 1. Функции: снижает скорость вращения
2. Передаточное отношение: 10:1
3. Высокопрочный редуктор с закаленными шестернями и длительным сроком службы
4. Для работы требуется смазочное масло

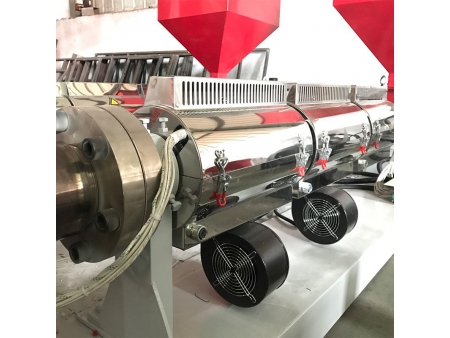

5. Низкий уровень шума и увеличенный срок службы - Главный экструдер 1. Для повышения эффективности нагревателя и снижения энергопотребления может использоваться кожух из нержавеющей стали
2. Кожух из нержавеющей стали оснащен отдельным вентилятором и отличается продуманной конструкцией - Фильера фиксированного типа (тайваньская конструкция) 1. Изготовлена из стали №45
2. Поверхностная обработка фильеры повышает прозрачность пленки
3. Увеличенный размер фильеры эффективнее справляется с различными типами пленок - Быстросменный фильтр 1. Повышает эффективность работы операторов
2. Минимизирует риск утечки материала
3. Быстрая замена фильтров позволяет экономить время и трудозатраты - Электрические компоненты 1. Температурный контроллер Omron, инвертор LS
2. Точность температурного контроля – в пределах 3°C
3. Срок службы превышает 10 лет - Однопозиционный намотчик 1. Система автоматического контроля натяжения поддерживает стабильную скорость в процессе вытяжки без ручной регулировки
2. Для регулировки скорости двигателя используется инвертор LG, позволяющий снизить энергопотребление
