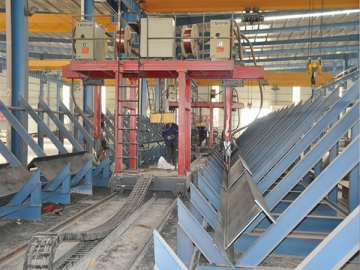

Консольная установка для сварки двутавровых балок, серия XMHA-1600
Установка для дуговой сварки под флюсом / Сварочное оборудование / Оборудование для производства двутавровых балок
Краткое описание
Представленное оборудование предназначено для дуговой сварки двутавровых балок под флюсом.
Консольная установка для сварки двутавровых балок оснащена инверторным приводом, который позволяет гибко регулировать скорость перемещения консоли.
На консоли установлены подвижные каретки с вертикальными направляющими плечами, которые обеспечивают передвижение сварочных головок. Движение осуществляется посредством речной передачи. Оборудование демонстрирует высокую точность позиционирования, обеспечивая аккуратные и качественные сварные швы.
Горизонтальное перемещение кареток обеспечивается посредством электрической системы.
С левой и правой стороны станка расположены устройства тонкой регулировки сварки, с помощью которых можно настроить параметры автоматического отслеживания сварного шва.
В процессе передвижения сварочных головок кабели управления, кабели питания и воздушные шланги подаются шкивами, не мешая осуществлению рабочих движений оборудования.
Система регенерации флюса работает в независимом режиме и обладает ёмкостью в 50 кг. Сварочная проволока подаётся при помощи катушек. Допускается использование катушек с проволокой массой до 200 кг.
| Параметры | Значения | |
| Допустимые размеры двутавровой балки | Ширина | 200-800 мм |
| Высота | 200-1500 мм | |
| Длина | 2000-15000 мм | |
| Расстояние между рельсами | 1600 мм | |
| Длина рельс | 18000 мм (по запросу клиента) | |
| Скорость сварки | 300-600 мм/мин | |
| Макс. скорость перемещения портала | 3000 мм/мин | |
| Способ сварки | Сварка угловым швом | |
| Допустимый диаметр сварочной проволоки | 3.2-5 мм | |
| Допустимый вес катушки со сварочной проволокой | 25-350 кг | |
| Система регенерации флюса | LT-100 (3 кВт) | |
| Привод | Двойной (инверторный) | |
| Способ управления скоростью | Бесступенчатый, частотное регулирование | |
| Питание | AC 380В, 50 Гц, 3 фазы | |
| Мощность | 5.1 кВт | |
