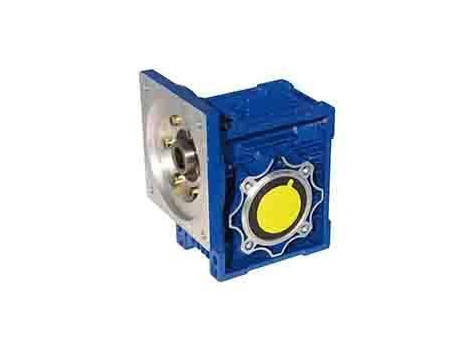

Червячный мотор-редуктор 370Вт серии NMRV
Описание
Выходная мощность этого червячного мотора-редуктора- 370Вт.
Его приводной червяк имеет твердый профиль головки, который обрабатывается шлифовкой с высокой точностью, что повышает эффективность электродвигателя и реальзует более широкий выходной крутящий момент.
Червячный мотор-редуктор 370Вт серии NMRV используется для упаковочного оборудования пищевых продуктов, оборудования химической промышленности, деревообрабатывающих машин, подъёмных механизмов, строительных машин, компрессоров, передаточных транспортеров, землечерпалок, моторов и конвекторов, стиральных машин, металлургических накатных станков, вентиляторов и т.д.
Таблица параметров
| n2 (об/мин) | i | M2n (Нм) | Fr2 (Н) | fs | ||
| Выходные обороты | Передаточное число | Номинальный выходной крутящий момент | Радиальная нагрузка выходного вала | Коэффициент условий эксплуатации | Модель редуктора | Модель электродвигателя |
| 373.3 | 7.5 | 8.3 | 1044 | 3.4 | NMRV040 71B5/B14 | 7112 |
| 280 | 10 | 11 | 1149 | 2.6 | ||
| 186.7 | 15 | 16 | 1315 | 1.9 | ||
| 140 | 20 | 20 | 1447 | 1.4 | ||
| 112 | 25 | 25 | 1559 | 1.1 | ||
| 186.7 | 7.5 | 16 | 1315 | 2.5 | NMRV040 71B5/B14 | 7124 |
| 140 | 10 | 21 | 1447 | 1.9 | ||
| 93.3 | 15 | 30 | 1657 | 1.3 | ||
| 70 | 20 | 39 | 1824 | 1 | ||
| 56 | 25 | 47 | 1964 | 0.8 | ||
| 46.7 | 30 | 52 | 2087 | 0.9 | ||
| 112 | 25 | 25 | 2140 | 2.0 | NMRV050 71B5/B14 | 7112 |
| 93.3 | 30 | 29 | 2274 | 2.2 | ||
| 70 | 40 | 37 | 2503 | 1.6 | ||
| 56 | 50 | 44 | 2696 | 1.2 | ||
| 46.7 | 60 | 50 | 2865 | 1.0 | ||
| 35 | 80 | 62 | 3153 | 0.7 | ||
| 140 | 10 | 21 | 1987 | 3.4 | NMRV050 71B5/B14 | 7124 |
| 93.3 | 15 | 31 | 2274 | 2.4 | ||
| 70 | 20 | 39 | 2503 | 1.9 | ||
| 56 | 25 | 47 | 2696 | 1.5 | ||
| 46.7 | 30 | 54 | 2865 | 1.6 | ||
| 35 | 40 | 68 | 3153 | 1.1 | ||
| 28 | 50 | 80 | 3397 | 0.9 | ||
| 23.3 | 60 | 89 | 3610 | 0.8 | ||
| 120 | 7.5 | 25 | 2091 | 3.4 | NMRV050 80B5/B14 | 8016 |
| 90 | 10 | 33 | 2302 | 2.6 | ||
| 60 | 15 | 47 | 2635 | 1.8 | ||
| 45 | 20 | 59 | 2900 | 1.3 | ||
| 36 | 25 | 72 | 3124 | 1.0 | ||
| 30 | 30 | 80 | 3320 | 1.1 | ||
| 35 | 40 | 70 | 4122 | 2.1 | NMRV06B 71B5/B14 | 7124 |
| 28 | 50 | 82 | 4440 | 1.6 | ||
| 23.3 | 60 | 94 | 4719 | 1.4 | ||
| 17.5 | 80 | 113 | 5193 | 1.1 | ||
| 14 | 100 | 129 | 5595 | 0.9 | ||
| 45 | 20 | 60 | 3791 | 2.4 | NMRV063 80B5/B14 | 8016 |
| 36 | 25 | 73 | 4084 | 1.9 | ||
| 30 | 30 | 82 | 4339 | 2.1 | ||
| 22.5 | 40 | 102 | 4776 | 1.6 | ||
| 18 | 50 | 120 | 5145 | 1.2 | ||
| 15 | 60 | 137 | 5467 | 1.0 | ||
| 23.3 | 60 | 97 | 5569 | 2.1 | NMRV075 71B5 | 7124 |
| 17.5 | 80 | 119 | 6130 | 1.6 | ||
| 14 | 100 | 139 | 6603 | 1.3 | ||
| 18 | 50 | 124 | 6073 | 1.8 | NMRV075 80B5/B14 | 8016 |
| 15 | 60 | 141 | 6453 | 1.5 | ||
| 11.3 | 80 | 173 | 7103 | 1.2 | ||
| 9 | 100 | 196 | 7380 | 1.0 | ||
| 11.3 | 80 | 185 | 7859 | 1.7 | NMRV090 80B5/B14 | 8016 |
| 9 | 100 | 212 | 8180 | 13 |
Информацию о конкретных моделях, внешних и сопрягаемых размерах редукторов, Вы можете найти далее:
Компания Zhouyi была основана в 1990 году. Zhouyi - опытный производитель и поставщик червячных мотор-редукторов 370Вт, которые могут регулировать скорость для согласования мощностей электродвигателей. Zhouyi специализируется на разработках и производстве качественных моторов-редукторов разных типов согласно стандартам ГОСТ МЭК (IEC) для удовлетворения конкретных требований к промышленным устройствам и оборудованиям.
