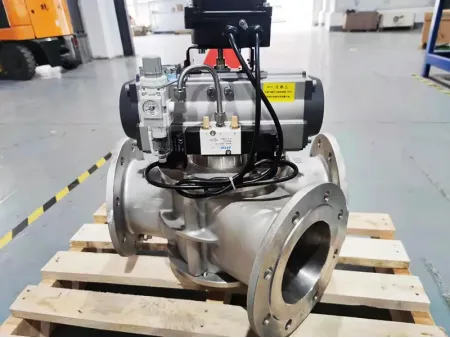

Переключатель потока

Запрос цены

Веб-сайт: http://nj-xrie.ru/2-2-diverter-valve.html

Переключатель потока предназначен для изменения направления движения потока порошкообразных или гранулированных материалов. Осуществляется за счет механического смещения клапанного элемента или ротора путем вращения, скольжения или откидного действия. Такая регулировка перенаправляет внутренний канал подачи материала из основной линии в одно из ответвлений, обеспечивая гибкое управление направлением потока при пневматической или механической транспортировке.

Характеристики переключателя потока FL (мм)

Модель	DN	D1	D	A	B	C	E	H	H1	m-Ød	Вес (кг)
FL50	50	125	165	328	224.4	25	262	366	93	4-17.5	40
FL65	65	145	185	350	227	30	262	410	114	4-17.5	45
FL80	80	160	200	358	263.5	35	430	423	125	8-17.5	63
FL100	100	180	220	400	296.6	40	430	445	130	8-17.5	75
FL125	125	210	250	450	333.6	45	438	506	150	8-17.5	118
FL150	150	240	285	510	375.7	50	438	561	165.7	8-22	133
FL175	175	270	315	525	407.4	60	438	591	181	8-22	146
FL200	200	295	340	565	439.4	65	618	693	197	8-22	215

Характеристики переключателя потока THFX (мм)

Модель	A	B	C	C1	D	D1	Dg	d0	E	L	L1	L2	L3	Ø
THFX65	110	75	76.5	103.5	60	140	65	73	124	80	12	196	408	G1/4
THFX80	135	92	88	132	70	172	80	89	150	100	16	210	436	G1/4
THFX100	170	115	110	167	88	216	100	108	190	125	20	280	565	G1/4
THFX125	154	140	123.5	206.5	110	215	125	133	205.4	140	20	338	676	G3/8
THFX150	210	160	145	220	124	248.5	150	159	237.2	160	22	368	670	G1/2
THFX175	240	180	150	230	135	273.5	180	190	260.8	175	22	345	738	G1/2
THFX200	280	220	177	255	153.5	317	203	219	300	200	25	428	878	G1/2
THFX225	310	240	194	267	169	347	228	245	245	220	25	428	900	G1/2
THFX250	350	270	210	284	284	385	255	273	273	245	25	468	993	G1/2

Ключевые особенности

Корпус и основные элементы изготовлены методом прецизионного литья для повышенной прочности и эстетичного внешнего вида.
Доступны в различных структурных формах для работы с разными материалами и системами транспортировки.
Гладкие и обтекаемые внутренние каналы снижают сопротивление потоку и обеспечивают эффективную передачу материала.

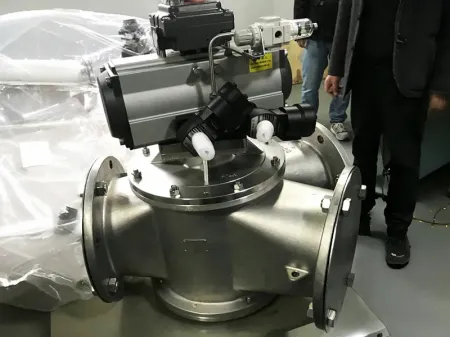

Для автоматизации работы и уменьшения нагрузки на оператора возможна установка пневмопривода.
Для адаптации к конфигурациям трубопроводов доступны разные углы отвода, в том числе 45°, 60° и 90°.

Применение

Переключатель потока широко используется в разных отраслях для обработки сухих сыпучих материалов:

Химическая промышленность
Энергетика и металлургия
Производство материалов для новой энергетики
Пищевая, фармацевтическая и масложировая промышленности
Производство строительных материалов и экологическая промышленность
