Применение
Одноцилиндровая гидравлическая конусная дробилка оснащена камерой дробления, спроектированной по принципу "зернистого ламинирования" и автоматизированной системой управления. Данное оборудование предназначено для среднего мелкого и ультратонкого дробления. Данное оборудование широко используется в горнодобывающей промышленности, добыче угля, на бетонных станциях, в сухих смесях, для десульфурации на электростанциях, в производстве кварцита и т.д.

Обрабатываемые материалы
Речная галька, гранит, базальт, железная руда, мрамор, известняк, кварцевый камень, диабаз, железняк, золотая руда, медная руда и т.д.

Параметры
Модель оборудования Тип дробильной камеры Максимальный размер загружаемого материала (мм) Минимальный размер загружаемого материала (мм) Установленная мощность (кВт) Производительность обработки (т/ч)
SC100S C1 250 22 90 85-170
C2 200 19 90 70-130
SC160S C1 360 25 160 125-345
C2 300 22 160 108-305
SC250S C1 450 35 250 267-605
C2 400 29 250 225-515
SC315S C1 560 41 315 349-1050
C2 500 38 315 318-892
Параметры
Модель оборудования Тип полости Максимальный размер загружаемого материала (мм) Минимальный размер загружаемого материала (мм) Установленная мощность (кВт) Производительность обработки (т/ч)
SC100 F1 150 10 90 45-135
F2 90 10 90 43-118
F3 50 6 90 36-71
SC160 F1 200 13 160 69-215
F2 115 10 160 57-184
F3 75 8 160 63-126
SC250 F1 215 16 250 116-396
F2 140 13 250 97-328
F3 70 8 250 95-252
SC315 F1 275 16 315 177-662
F2 175 16 315 162-552
F3 85 13 315 195-401
SC560 F1 300 22 560 448-1512
F2 195 19 560 380-1373
F3 90 13 560 357-912
SC750 F1 370 25 750 394-2181
F2 300 19 750 342-2020
F3 230 16 750 267-1814
F4 120 13 750 248-1165
F5 85 10 750 185-1170

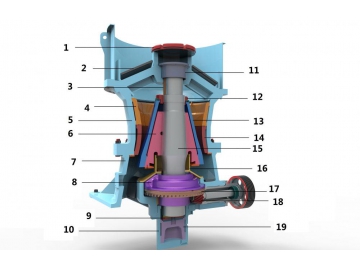

Конструкция оборудования

1. Крышка верхнего подшипника
2. Орудийный щит обоймы верхнего подвеса
3. Верхний подшипник
4. Верхняя часть футеровки неподвижного конуса
5. Обойма верхнего подшипника
6. Корпус
7. Обойма нижнего подшипника

8. Регулировочная втулка
9. Опорная пластина
10. Гидроцилиндр
11. Предохранительная муфта
12. Зажимная гайка
13. Футеровка подвижного конуса
14. Нижняя часть футеровки неподвижного конуса

8. Регулировочная втулка
9. Опорная пластина
10. Гидроцилиндр
11. Предохранительная муфта
12. Зажимная гайка
13. Футеровка подвижного конуса
14. Нижняя часть футеровки неподвижного конуса

Характеристики
  • Гидравлическая конусная дробилка с камерой дробления, спроектированной по принципу "зернистого ламинирования" осуществляет межзерновое расщепление, формируя готовый продукт кубической формы с более равномерным размером частиц.
  • Гидравлическая и смазочная системы управления с двойной защитой обеспечивают защиту от перегрузки и хорошую смазку подшипника.
  • Высокая производительность и высокая эффективность дробления.
  • Оборудование оснащено высококачественной износостойкой футеровкой и обеспечивает долгий срок службы.
  • Простая конструкция, низкие эксплуатационные расходы и простота технического обслуживания.
  • Автоматическая система управления с PLC+ сенсорный режим управления, контроль температуры, давления, тока и других параметров в реальном времени гарантируют безопасное функционирование оборудования.
  • Размер загрузочной полости подбирается с учетом требований заказчика, подходит для материалов различной зернистости.
