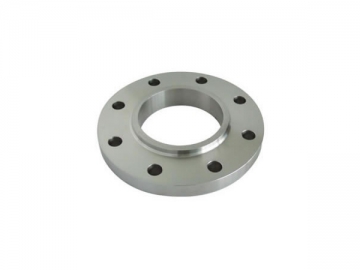

Плоский фланец

Свободный фланец – это разновидность фланцевого соединения. Свободный фланец на приварном кольце состоит из двух частей - фланца и кольца. При этом, естественно, фланец и кольцо должны быть одного условного диаметра и давления. Такие фланцы отличаются удобством монтажа, т. к. к трубе приваривается только кольцо, а сам фланец остается свободным, что обеспечивает легкую стыковку болтовых отверстий свободного фланца с болтовыми отверстиями фланца арматуры или оборудования без поворота трубы. Они часто используются при монтаже трубопроводной арматуры и оборудования в труднодоступном месте или при частом ремонте (проверке) фланцевых соединений (например, в химической промышленности).

Размер
Свободный фланец: 3/8"~40"
DN10~DN1000

Давление
Американская серия: CLASS 150, CLASS 300, CLASS 400, CLASS 600, CLASS 900, CLASS 1500
Европейская серия: PN 6, PN 10, PN 16, PN 25, PN 40, PN 63, PN 100

Типы уплотнительных поверхностей фланцев
Американская серия: плоская поверхность(FF), с выступающим ободком (RF), с шипом (T), с пазом (G), с впадиной, разг. «мама»(F),с выступом, разг. «папа»(M), фланец с канавкой под уплотнительное кольцо (RJ)
Европейская серия: тип A(плоская поверхность), тип B (с выступающим ободком), тип C(с шипом), тип D (с пазом), тип E (с центрирующим выступом), тип F (с выемкой), тип G(с выемкой под уплотнительное кольцо), тип H(с пазом под стальную прокладку).

Материалы
Углеродистая сталь : ASTM/ASME A105, ASTM/ASME A516 Класс 55-60-65-70
Легированная сталь : ASTM/ASME A182 F1-F12-F11-F22-F5-F9-F91-F911-F92
Нержавеющая сталь : ASTM/ASME A182 F304-F304H-F304L-F304N-F304LN F316-F316H-F316L-F316N-F316LN F321-F321H F347-F347H, ASTM/ASME A182 F51-F52-F53-F54-F55-F60-F61
Низкотемпературная сталь : ASTM/ASME A522, ASTM/ASME A707 Класс L1-L2-L3-L4-L5-L6-L7-L8
Высокопрочная сталь : ASTM/ASME A694 F42-F46-F48-F50-F52-F56-F60-F65-F70

Стандарты
ASME B16.5-2013
EN 1092-1-2007, EN 1759-1-2004
ISO 7005-1-1992
AS 2129-2000
GB/T 9112-2010, GB/T 9116-2010
HG/T 20592-2009, HG/T 20615-2009, HG/T 20623-2009
SH/T 3406-2013
GOST- AFNOR- BS- DIN

Производственный процесс
Горячая штамповка, механическая обработка.

Область применения
Свободные фланцы применяются в таких промышленностях как энергетика, нефтегазовая промышленность, химическая промышленность, кораблестроение, отопительные системы, бумажное производство, металлургия и т.д.

Компания «Ahad» является одним из ведущих производителей и поставщиков свободных фланцев в Китае. Мы также специализируемся на выпуске несъемных фланцев, приварных фланцев, ввариваемых фланцев и пр. Наши фланцы отличаются высоким качеством, производятся с применением современных технологий и оборудования. Наши продукты прошили сертификаты ISO 9000, Директива 97/23/ЕС Системы и установки, оборудование, работающее под давлением (сокращенное название - PED), AD2000 Merkblatt W0 и API , так что они используются следующими компаниями : NIGC, Petrobras, Pemex, CNPC, Sinopec и CNOOC. Эти фитинги экспортируются в более 36 стран , таких как Италия , Германия , Испания , Франция , Россия , США , Бразилия , Иран , Индия и так далее .
Если вы заинтересовались нашими свободными фланцами или другой продукцией, пожалуйста, свяжитесь с нами любым удобным для Вас способом.
