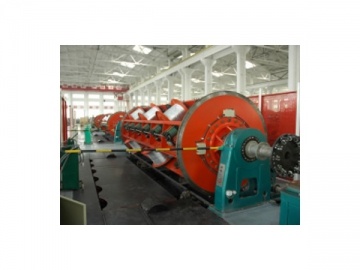

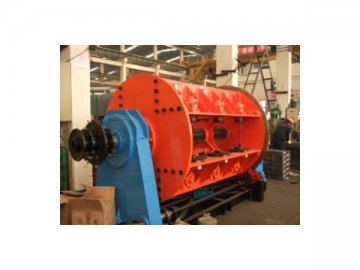

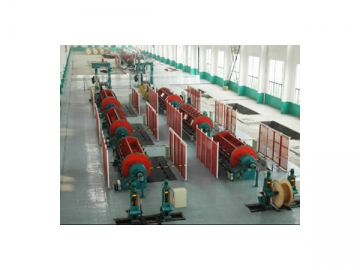

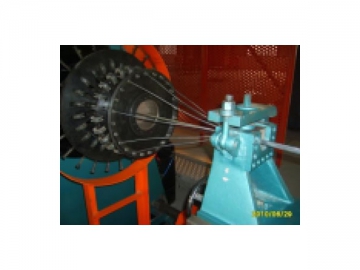

Жесткорамная крутильная машина
Применение
Жесткорамная крутильная машина предназначена для высокоэффективной скрутки алюминиевой, медной и сталеалюминевой проволоки в процессе производства кабельной продукции. Кабелескруточный станок характеризуется высокой производительностью и наличием должных систем защиты для обеспечения стабильного и непрерывного производственного процесса.
Основные характеристики
1) В одной клети содержится несколько отдающих катушек.
2) Высокий уровень надежности, впечатляющая производительность и безупречная стабильность в работе.
3) Крутильная машина оснащена 36-ступенчатой коробкой передач и двойным тяговым устройством. В процессе скрутки проволока практически не подвергается трению.
4) Устройство аварийной остановки позволяет мгновенно приостановить производственный процесс в случае разрыва проволоки.
5) Система управления ПЛК от Siemens.

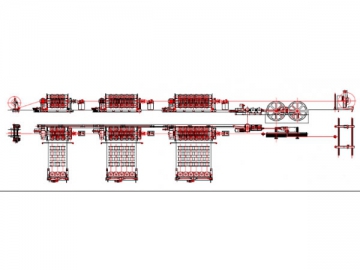

Схема оборудования
| Модель | Ед. изм. | F-JLK500 | |
| Диаметр проволоки | мм | Медная проволока | Ø1.5~4.5 |
| Алюминиевая проволока | Ø1.8~5.0 | ||
| Макс. площадь сечения | мм2 | Медная проволока | 500 |
| Алюминиевая проволока | 630 | ||
| Скорость вращения клети | об/мин | 63~148 | |
| Скорость скрутки | м/мин | 6.87 ~ 52.2 | |
| Шаг скрутки | мм | 47 ~ 825 | |
| Диаметр тягового барабана | мм | Ø 2000*2 | |
| Размер центрального отдающего барабана | мм | PN1600 | |
| Размер отдающей катушки в клети | мм | PND500 | |
| Размер приёмного барабана | мм | PN 2500 | |
| Высота центров | мм | 1000 | |
| Мощность двигателя | кВт | 55 | |
| Модель | Ед. изм. | F-JLK630 | |
| Диаметр проволоки | мм | Медная проволока | Ø 1.5~4.5 |
| Алюминиевая проволока | Ø 1.8~5.0 | ||
| Макс. площадь сечения | мм2 | Медная проволока | 300 |
| Алюминиевая проволока | 400 | ||
| Скорость вращения клети | об/мин | 6 барабанов | 75~174 |
| 12 барабанов | 67~156 | ||
| 18 барабанов | 57~133 | ||
| 24 барабана | 48~112 | ||
| 30 барабанов | 43~100 | ||
| Скорость скрутки | м/мин | 6~45.6 | |
| Шаг скрутки | мм | 34~1041 | |
| Диаметр тягового барабана | мм | Ø 2500*2 | |
| Размер центрального отдающего барабана | мм | PN1600 | |
| Размер отдающей катушки в клети | мм | PND630 | |
| Размер приёмного барабана | мм | PN2000 | |
| Высота центров | мм | 1000 | |
| Мощность двигателя | кВт | 45 | |
| Модель | Ед. изм. | F-JLK710 |
| Диаметр проволоки | мм | Ø2.2~6.5 |
| Скорость вращения клети | об/мин | 40~156 |
| Скорость скрутки | м/мин | 6~44 |
| Шаг скрутки | мм | 55 ~ 1050 |
| Диаметр тягового барабана | мм | Ø 2500 |
| Высота центров | мм | 1100 |
| Размер отдающей катушки в клети | мм | PND710 |
| Размер центрального отдающего барабана | мм | PN1600 |
| Размер приёмного барабана | мм | PN3150 |
| Мощность двигателя | кВт | 185(DC) |
| Общая мощность | кВт | 220 |
