Вулканизационный пресс для пневмопружин
Запрос цены
Параметры
| Модель | XLB-Q1000×1000/2.50MN |
| Номинальное усилие смыкания (МН) | 2.5 |
| Общее рабочее давление (т) | 250 |
| Тип конструкции | Колонная конструкция |
| Размер нагревательной плиты (мм) | 1000×1000×88 (с Т-образными пазами для фиксации формы) |
| Количество рабочих уровней | 1 |
| Скорость смыкания (мм/с) | ≥15 |
| Скорость раскрытия (мм/с) | ≥20 |
| Среда нагрева плит | Насыщенный пар (давление: 1.6 МПа) |
| Среда в полости формы | Азот (давление: 3.0 МПа) |
| Площадь полости формы (см²) | 3000 |
| Диапазон толщины формы (мм) | 250-330 |
| Давление гидросистемы (МПа) | 20 |
| Кол-во основных гидроцилиндров | 4 |
| Высота верхней поверхности нижней плиты от пола (мм) | 800 |
Конструкция и особенности оборудования
- Вулканизационный пресс имеет колонную конструкцию. Основные компоненты включают: четыре колонны, главные гидроцилиндры, верхнюю и нижнюю рамы, нагревательные плиты, термоизоляционные плиты, гидравлическую станцию и систему управления паром.
- Верхняя и нижняя нагревательные плиты оснащены односторонними Т-образными пазами. Расположение пазов выполнено по Х-образной схеме, размер пазов - М20.
- Верхняя и нижняя рамы изготовлены из стальных плит марки Q235-B. Для обеспечения высокой точности при производстве пресса применяются следующие технологии: автоматическая резка заготовок, обработка сварочных кромок на строгальном станке, сварка в среде углекислого газа с использованием присадочной проволоки из сплава. Остаточные сварочные напряжения полностью устраняются, что предотвращает деформацию конструкции в процессе длительной эксплуатации и гарантирует её стабильность, а также высокое качество продукции.
- Нагревательные плиты изготовлены из прокатных стальных листов Q235 двойной фиксированной длины, с шероховатостью поверхности Ra 1,6. Каждая нагревательная плита выполнена с одной независимой зоной нагрева. Внутренние паровые каналы оптимально расположены с шагом 70–90 мм. На обоих концах каждого металлического шланга установлены ручные шаровые краны, чтобы облегчить замену и снизить утечки пара при техническом обслуживании.
- Сверху верхней нагревательной плиты и снизу нижней нагревательной плиты установлен теплоизоляционный слой толщиной 20 мм.
Параметры изоляционного материала:
Материал: Безасбестовая смоляная теплоизоляционная плита
Сопротивление давлению: ≥400 кг/см²
Теплопроводность: 0,33 Вт/м·К
Термостойкость: 220–250 °C
Такая конструкция обеспечивает эффективную теплоизоляцию, снижает потери тепла, обладает долговременной устойчивостью к локальной деформации от сжатия и сроком службы более 8 лет в нормальных рабочих условиях. - Гидравлическая система спроектирована в соответствии с технологическими требованиями и последовательностью рабочих движений. Оснащена предохранительными клапанами и многоуровневым контролем давления, что гарантирует работу в пределах максимально допустимых значений. Применяются картриджные клапаны или клапаны, установленные на гидрораспределительной плите, что обеспечивает удобство обслуживания и надёжную герметичность.
- Электронная система управления построена на основе контроллера (ПЛК) и сенсорного экрана, с двуязычным интерфейсом на китайском и английском языках. На сенсорном экране отображаются и записываются следующие параметры: давление вулканизации, температура нагревательных плит, кривые зависимости температуры и давления при вулканизации, исторические данные, аварийные сигналы по температуре и давлению, время вулканизации, время продувки и количество циклов продувки.Такая конфигурация обеспечивает интуитивно понятное управление, точный контроль и полную прослеживаемость всего технологического процесса./li>

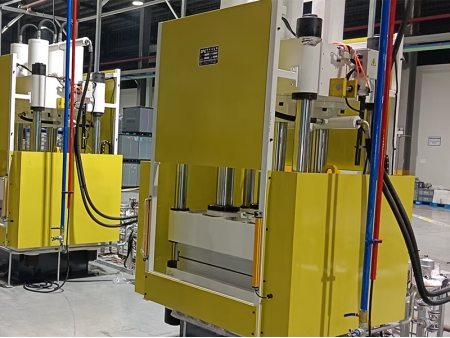

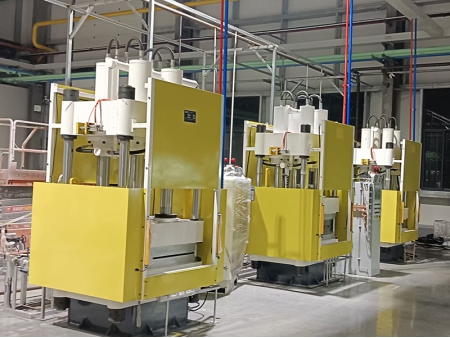

Внешний вид оборудования
