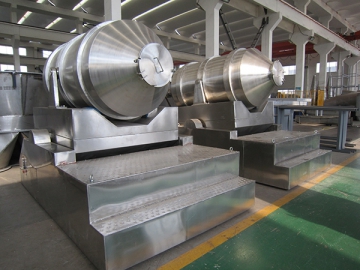

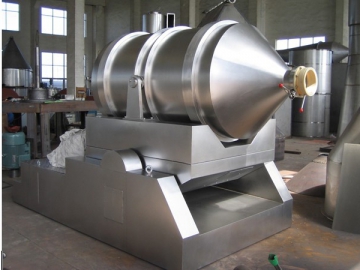

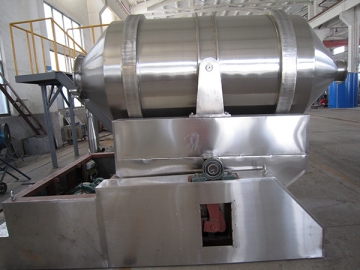

Смеситель двухнаправленного действия EYH
Описание
Основными рабочими компонентами двумерного смесителя EYH 2D являются вращающийся барабан, качающаяся платформа и каркас. Вращающийся барабан установлен на поворотной платформе, опираясь на четыре вала. При помощи двух колес барабан занимает осевое положение. Два из четырех опорных вала приводятся в движение при помощи динамической системы, за счет чего происходит вращение барабана. Качающаяся платформа смесителя 2D осуществляет движения при помощи комплекта коленчатых валов, закрепленных на раме мешалки. Для поддержки платформы установлен подшипниковый блок.
Особенности
1. Барабан мешалки совершает два типа движений: первое- собственные движения барабана, второе- движение, совершаемое вместе с качением платформы. Данная схема динамики барабана обеспечивает более эффективное смешивание материала внутри барабана.
2. Двумерные мешалки подходят для смешивания всех типов порошковых и гранулированных веществ.
| модель | Вместимость барабана (л) | Объем загрузки материала(л) | Максимальная загрузка (кг/партия) | Качения/ вращения (об/мин.) | Мощность двигателя (кВт) | Габариты (мм)X×Y×Z×Z1 | Вес (kg) | Вес барабана (кг) |
| 600 | 360 | 150 | 6.5/12.1 | 1.1/1.5 | 1200×2200×2050×1900 | 1150 | 140 | |
| 800 | 480 | 200 | 6.18/11.6 | 1.5/1.5 | 1400×2700×2230×1930 | 1600 | 200 | |
| 1000 | 600 | 250 | 5.28/10.87 | 1.5/1.5 | 1450×2850×2300×2000 | 1700 | 240 | |
| 1500 | 900 | 375 | 4.13/8.45 | 2.2/3 | 1720×3170×2450×2100 | 2000 | 320 | |
| 2000 | 1200 | 500 | 4.1/7.6 | 3/4 | 1820×3600×2650×2300 | 2600 | 430 | |
| 3000 | 1800 | 750 | 3.68/6.83 | 4/5.5 | 2070×3700×3150×2800 | 3500 | 620 | |
| 4000 | 2400 | 1000 | 3.46/6.8 | 5.5/7.5 | 2200×3900×3250×2900 | 4100 | 700 | |
| 6000 | 3600 | 1500 | 3.31/6.74 | 7.5/11 | 2500×4500×3350×3000 | 6100 | 1100 | |
| 8000 | 4800 | 2000 | 3.2/6.4 | 11/11 | 2700×4800×3650×3200 | 7900 | 1450 | |
| 10000 | 6000 | 2500 | 3.15/6.2 | 11/15 | 2900×5050×3750×3300 | 9500 | 1650 | |
| 12000 | 7200 | 3000 | 3.1/5.9 | 15/18.5 | 3150×5300×4000×3500 | 10000 | 1800 | |
| 15000 | 9000 | 3750 | 2.9/5.3 | 18.5/22 | 3350×5600×4350×3850 | 11000 | 2000 | |
| 20000 | 12000 | 5000 | 2.8/4.5 | 22/30 | 3600×6100×4850×4450 | 12000 | 2500 |
