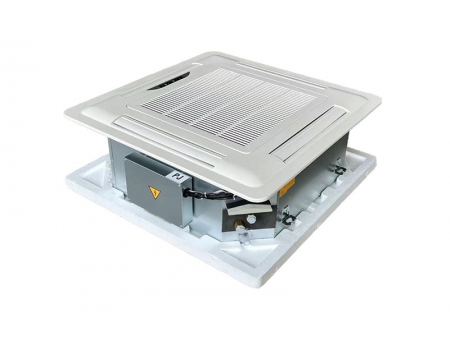

Кассетные фанкойлы
Запрос цены
Кассетные фанкойлы применяют в основном в помещениях с большим пространством и подвесными потолками, включая торговые центры, гостиничные лобби, банкетные залы, больницы, офисные здания и т.д.
Скачать
Технические характеристики
Блок фанкойла европейского типа и кассетного типа
Тип | 2трубы | ||||||||||||||
Модель - RFPC | 34-2 | 51-2 | 68-2 | 80-2 | 85-2 | 102-2 | 136-2 | 170-2 | 204-2 | 238-2 | 289-2 | 340-2 | |||
200 | 300 | 400 | 450 | 500 | 600 | 800 | 1000 | 1200 | 1400 | 1700 | 2000 | ||||
Поток воздуха (m³/ч) | H | (m³/ч) | 340 | 510 | 680 | 765 | 850 | 1020 | 1360 | 1700 | 2040 | 2380 | 2890 | 3400 | |
M | 280 | 390 | 520 | 580 | 640 | 790 | 1030 | 1700 | 2040 | 2380 | 2890 | 2600 | |||
L | 180 | 260 | 350 | 390 | 430 | 520 | 690 | 860 | 1030 | 1200 | 1600 | 1900 | |||
Охлаждение | Общая мощность | H | кВт | 2 | 2.7 | 3.7 | 4.2 | 4.5 | 5.6 | 7 | 9.1 | 10.8 | 12.6 | 15.3 | 17.6 |
M | кВт | 1.8 | 2.3 | 3.1 | 3.8 | 4.2 | 4.3 | 5.7 | 7.9 | 8.6 | 10 | 11.7 | 13.5 | ||
L | кВт | 1.6 | 1.8 | 2.6 | 2.8 | 3 | 3.6 | 4.5 | 6 | 6.8 | 8 | 9.3 | 9.9 | ||
Ощутимая мощность | H | кВт | 1.5 | 1.9 | 2.6 | 2.9 | 3.5 | 3.9 | 5 | 6.4 | 7.7 | 9 | 11.5 | 14.8 | |
M | кВт | 1.3 | 1.7 | 2 | 2.6 | 3.2 | 3.3 | 4.3 | 5.9 | 6.5 | 7.5 | 8.4 | 11.1 | ||
L | кВт | 1.2 | 1.4 | 1.8 | 1.9 | 2.8 | 2.9 | 3.6 | 4.8 | 5.4 | 6.4 | 6.8 | 7.8 | ||
Поток воды | I/ч | 345 | 470 | 640 | 720 | 780 | 970 | 1260 | 1710 | 1920 | 2160 | 2640 | 3027 | ||
Диаметр водопроводной трубы | кПа | 7 | 9 | 11 | 14 | 16 | 18 | 19 | 17 | 19 | 22 | 36 | 48 | ||
Нагревание | Мощность нагрева | H | кВт | 2.8 | 4.2 | 5.6 | 6.3 | 7 | 8.4 | 11.2 | 13.9 | 16.7 | 19.5 | 23.7 | 25.5 |
M | 2.5 | 3.4 | 4.5 | 5.5 | 6.3 | 6.5 | 8.5 | 12 | 12.6 | 15.6 | 17.5 | 18.6 | |||
L | 2 | 2.7 | 4 | 4.5 | 5 | 5.2 | 6.7 | 9 | 10.2 | 12 | 13.8 | 13 | |||
Источник питания | 220-240В/1PH/50ГЦ(60ГЦ) | ||||||||||||||
Входная мощность | W | 37 | 39 | 41 | 42 | 43 | 45 | 46 | 47 | 50 | 52 | 57 | 65 | ||
Звуковое давление | dB(A) | 37 | 39 | 41 | 42 | 43 | 45 | 46 | 47 | 50 | 52 | 57 | 65 | ||
Вентилятор | Тип | Центробежный вентилятор | |||||||||||||
Модель | Ф315 | ||||||||||||||
Количество | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
Двигатель | Тип | 3-скоростной | |||||||||||||
Количество | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
Змеевик | Ряды | 2 | |||||||||||||
Макс. рабочее давление | MPa | 1.6МПа | |||||||||||||
Диаметр трубки | дюйм | 3/8'' | |||||||||||||
Размеры | Корпус блока | Мм | 580x580x250 | 705x705x290 | 832x832x290 | 960x960x290 | |||||||||
Сборка панели | Мм | 680x680x30 | 830x830x30 | 980x980x30 | 1140x1140x30 | ||||||||||
Соединение | Вход/выход воды | дюйм | ZG3/4'' / ZG3/4'' | ||||||||||||
Слив конденсата | дюйм | 26 | |||||||||||||
Вес | Кг | 20 | 20 | 20 | 20 | 25 | 25 | 25 | 34 | 34 | 34 | 50 | 52 |
Блок фанкойла европейского типа и кассетного типа
Тип | 4трубы | ||||||||||||
Модель - RFPC | 68-2 1 | 80-2 1 | 85-2 1 | 102-2 1 | 136-2 1 | 170-2 1 | 204-2 1 | 238-2 1 | 289-2 1 | 340-2 1 | |||
400 | 450 | 500 | 600 | 800 | 1000 | 1200 | 1400 | 1700 | 2000 | ||||
Поток воздуха (m³/ч) | H | (m³/ч) | 680 | 765 | 850 | 1020 | 1360 | 1700 | 2040 | 2380 | 2890 | 3400 | |
M | 520 | 580 | 640 | 790 | 1030 | 1290 | 1500 | 1800 | 2100 | 2600 | |||
L | 350 | 390 | 430 | 520 | 690 | 860 | 1030 | 1200 | 1600 | 1900 | |||
Охлаждающая способность(W) | Общая мощность | H | кВт | 2.6 | 2.8 | 3.1 | 3.6 | 4.8 | 6 | 7 | 8.4 | 10.3 | 11.5 |
M | кВт | 2 | 2.2 | 2.4 | 2.8 | 3.7 | 4.7 | 6 | 6.5 | 7.5 | 8.3 | ||
L | кВт | 1.4 | 1.6 | 1.8 | 2.1 | 3 | 3.6 | 4.6 | 5 | 5.7 | 6.3 | ||
Ощутимая мощность | H | кВт | 1.8 | 2 | 2.2 | 2.5 | 3.4 | 4.2 | 4.9 | 5.9 | 8.5 | 9.5 | |
M | кВт | 1.5 | 1.6 | 1.8 | 2.1 | 2.8 | 3.5 | 4.5 | 4.9 | 6.2 | 6.9 | ||
L | кВт | 1.1 | 1.2 | 1.4 | 1.7 | 2.4 | 2.9 | 3.7 | 4 | 4.7 | 5.2 | ||
Поток воды | I/ч | 450 | 468 | 540 | 625 | 830 | 1050 | 1400 | 1500 | 1800 | 2000 | ||
Диаметр водопроводной трубы | кПа | 11 | 13 | 17 | 17 | 19 | 21 | 23 | 25 | 27 | 29 | ||
Мощность нагрева(W) | Мощность нагрева | H | кВт | 2.6 | 3.1 | 3.5 | 4.3 | 4.9 | 6.5 | 7.2 | 8.7 | 11.9 | 15.2 |
M | 2 | 2.3 | 2.7 | 3.2 | 4.3 | 5.4 | 5.6 | 7.6 | 8.7 | 11.3 | |||
L | 1.4 | 1.7 | 2.1 | 2.5 | 3.5 | 4.2 | 4.3 | 5.8 | 6.6 | 8.7 | |||
Источник питания | 220-240В/1PH/50ГЦ(60ГЦ) | ||||||||||||
Входная мощность | W | 62 | 68 | 76 | 96 | 132 | 152 | 189 | 220 | 330 | 340 | ||
Звуковое давление | dB(A) | 41 | 42 | 43 | 45 | 46 | 47 | 50 | 52 | 57 | 65 | ||
Вентилятор | Тип | Центробежный вентилятор | |||||||||||
Модель | Ф315 | ||||||||||||
Количество | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
Двигатель | Тип | 3-скоростной | |||||||||||
Количество | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
Змеевик | Ряды | 2 | |||||||||||
Макс.рабочее давление | MPa | 1.6МПа | |||||||||||
Диаметр трубки | дюйм | 3/8'' | |||||||||||
Размеры | Корпус блока | Мм | 580x580x250 | 705x705x290 | 832x832x290 | 960x960x290 | |||||||
Сборка панели | Мм | 680x680x30 | 830x830x30 | 980x980x30 | 1140x1140x30 | ||||||||
Соединение | Вход/выход воды | дюйм | ZG3/4'' / ZG3/4'' | ||||||||||
Слив конденсата | дюйм | 26 | |||||||||||
Вес | Кг | 21 | 21 | 26 | 26 | 26 | 35 | 35 | 35 | 53 | 53 |
Примечание
- Приведенные в таблицах данные указаны для условий с большим расходом воздуха и избыточным давлением
- Охлаждающая способность определяется значением охлаждающей приточной воды при температуре 7 ℃, разница температур между входом и выходом составляет 5 ℃, температура входящего воздуха по сухому термометру = 27 ℃, по мокрому термометру = 19,5 ℃.
- Нагревательная способность определяется значением приточной воды при температуре 60 ℃, разница температур между входом и выходом при 5 ℃, температура входящего воздуха по сухому термометру = 21 ℃, и такие же водные потоки что и в случае охлаждения.
- Стандартная мощность составляет 50 Гц. Мощность 60 Гц является опциональной. Пожалуйста, сообщите нам при заказе, если Вам требуется нестандартная мощность.
Особенности
- Фанкойлы отличаются естественным дренажом и стабильной работой, не имея при этом водяного насоса. Электрическая панель управления характеризуется стойкостью к деформации.
- Для равномерного распределения температуры по всему помещению фанкойлы оснащены 4-х трубным теплообменником.
- Простая и низкозатратная установка: по сравнению сканальными фанкойлами, кассетные фанкойлы не нуждаются во входном и выпускном отверстии, подключении труб или изоляции.
