Втулка из эпоксидной смолы

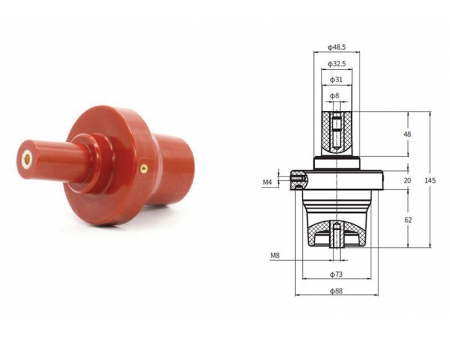

Бушинг типа А (250A)
Эпоксидная втулка 250A соответствует требованиям стандарта EN50181 по конструкции бушинга типа A. Изготавляется из эпоксидной смолы. Применяется для соединения корпуса шкафа и коленного разъема 250A или прямого европейского разъема 250A.
Одна клемма втулки герметизирована в SF6 или высоковольтном изоляционном масле. Другая клемма может соединяться с европейским коленным разъемом 250A или европейским прямым разъемом 250A.
Мы предлагаем втулку из эпоксидной смолы в нескольких вариациях
Технические характеристики
Класс напряжения | 12кВ | 24кВ |
Непрерывный ток | 250А | 250А |
Выдерживаемое напряжение переменного тока | 42кВ в течение 1 мин. | 65кВ в течение 1 мин. |
Частичный разряд | 13,2кВ, 10пКл | 26,4кВ, 10пКл |
Импульсное выдерживаемое напряжение (10 раз для каждой полярности) | 75кВ | 125кВ |
Технические характеристики
Класс напряжения | 12кВ |
Непрерывный ток | 250А |
Выдерживаемое напряжение переменного тока | 42кВ в течение 1 мин. |
Частичный разряд | 13,2кВ, 10пКл |
Импульсное выдерживаемое напряжение (10 раз для каждой полярности) | 75кВ |

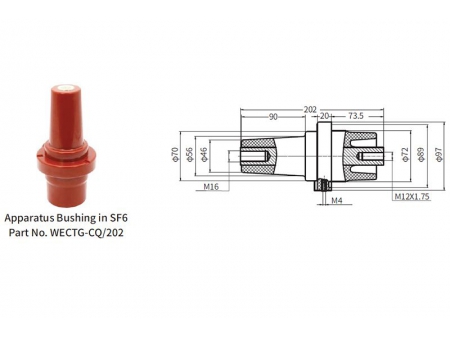

Бушинг типа C (630A)
Эпоксидная втулка 630A соответствует стандарту EN50181. Изготовлена из эпоксидной смолы. Применяется для соединения корпуса электротехнического шкафа и европейского Т-образного разъема.
Одна клемма втулки герметизирована в SF6 или высоковольтном изоляционном масле, а другая клемма может соединяться с европейским Т-образным разъемом или изолирующим колпачком.
Мы предлагаем втулку из эпоксидной смолы в нескольких вариациях
Технические характеристики
Класс напряжения | 12кВ | 24кВ |
Непрерывный ток | 630А | 630А |
Выдерживаемое напряжение переменного тока | 42кВ в течение 1 мин. | 65кВ в течение 1 мин. |
Частичный разряд | 13,2кВ, 10пКл | 26,4кВ, 10пКл |
Импульсное выдерживаемое напряжение (10 раз для каждой полярности) | 75кВ | 125кВ |
Технические характеристики
Класс напряжения | 12кВ |
Непрерывный ток | 630А |
Выдерживаемое напряжение переменного тока | 42кВ в течение 1 мин. |
Частичный разряд | 13,2кВ, 10пКл |
Импульсное выдерживаемое напряжение (10 раз для каждой полярности) | 75кВ |
Технические характеристики
Класс напряжения | 12кВ | 24кВ |
Непрерывный ток | 630А | 630А |
Выдерживаемое напряжение переменного тока | 42кВ в течение 1 мин. | 65кВ в течение 1 мин. |
Частичный разряд | 13,2кВ, 10пКл | 26,4кВ, 10пКл |
Импульсное выдерживаемое напряжение (10 раз для каждой полярности) | 75кВ | 125кВ |
