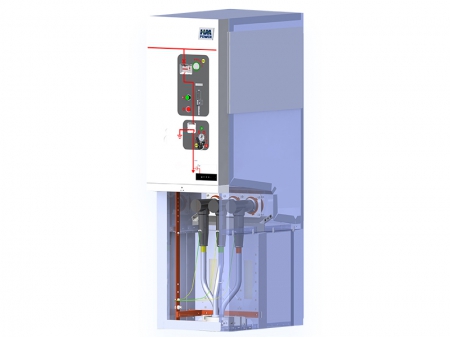

Блок кольцевой магистрали с элегазовой изоляцией (AQGN RMU) не только подходит для сетевых узлов и клеммных соединений, но также удовлетворяет требованиям использования компактных распределительных устройств на различных вторичных подстанциях.

AQGN RMU представляет собой полностью закрытую систему переключения. Все электрические комплектующие и коммутационные блоки находятся в резервуаре из нержавеющей стали, что обеспечивает постоянное рабочее состояние без воздействия внешней среды, обеспечивая при этом высокий уровень надежности и безопасности персонала, а также простоту технического обслуживания. Благодаря использованию внешней шины, система переключения может быть полностью модульной, что обеспечивает гибкость ее комбинирования. Внешняя шина полностью изолирована и экранирована для обеспечения высокой степени надежности и безопасности. AQGN RMU доступен в 2-, 3-, 4-, 5- или 6-канальном исполнении и может поставляться с дополнительным оборудованием в соответствии с требованиями заказчика.

Блок кольцевой магистрали серии AQGN сертифицирован в соответствии со стандартом IEC62271-200. Срок службы составляет более 30 лет в условиях использования в помещении (20 ° C).

• Унификация нормального и гибкого расширения

  AQGN представляет собой структуру блока кольцевой магистрали, способную вмещать 6 модулей в одном воздушном резервуаре с элегазовой изоляцией. Блок обладает 16 комбинациями для различных приложений. Типы комбинаций включают в себя CF, CCC, CCF ,CCCC, CCCF, CCVV ,CCCC, CCFFF, CCCFF ,CCCF, СССС и др.

• Компактная структура


  Все модули имеют ширину 325 мм, за исключением измерительной ячейки и модуля автоматического выключателя. Ширина измерительной ячейки составляет 696 мм. Модуль автоматического выключателя доступен в трех вариантах ширины, а именно 446 мм / 500 мм / 696 мм.

• Отсутствие воздействия окружающей средой


  Все электрические комплектующие находятся в резервуаре из нержавеющей стали. Резервуар герметизирован сваркой. Давление газа SF6 составляет 1,4 бар или 1,24 бар, а класс защиты резервуара - IP67. Коммутационная система серии AQGN используется на подстанциях во влажных, песчаных, пыльных, соленых местах и не требует специальных профилактических мер. Шкаф с предохранителями также имеет степень защиты IP67, а внешняя шина полностью изолирована и экранирована, что гарантирует, что система не будет подвержена воздействию окружающей средой. Не требует обслуживания.

• Высокая надежность для личной безопасности обслуживающего персонала


  Все электрические комплектующие герметизированы в газовом баллоне SF6. Переключатель оснащен надежным каналом сброса давления, прошел испытание на внутреннюю дугу 20кА / 1с. Переключатель нагрузки и заземления является трехпозиционным переключателем, что упрощает блокировку. Крышка кабельного отсека и выключатель нагрузки оснащены надежной механической блокировкой.

Блок кольцевой магистрали AQGN функционирует в обычных условиях в помещении в соответствии с IEC62271-1 / GB / T 11022-2011.

• Температура окружающей среды
  Максимальная температура: 40˚C
  Максимальная температура: 35 °C (средняя за 24 часа)
  Минимальная температура: -40 ° C
• Влажность
  Максимальная средняя относительная влажность
  Измерено за 24 часа: ≤95%
  Измерено за один месяц: ≤90%
• Высота: ≤1000 м (при стандартном давлении газа)
• Давление газа SF6: 1,24 бар (12 кВ) / 1,4 бар (24 кВ) при 20 ° C
• Скорость утечки: 0,25 ‰ / год
• Испытание на погружение: применяемое давление 0,3 бара под водой в течение 24 часов, 24 кВ
• Испытание на пробой: 20 кА 1с
