Описание
Направляющий стержень из карбида вольфрама в основном используется в полностью автоматических намоточных станках для высокоскоростной намотки катушек и шлифовки ультратонкой эмалированной проволоки. Он часто используется в производстве электронной продукции, а именно в изготовлении обмоток трансформаторов, индукторов, звуковых катушек и т.д.

Характеристики

(1) Наконечник стержня выполнен из ультрамелкозернистого карбида вольфрама, обработанного путем прецизионного шлифования, твердость составляет HRC90. Прочность на изгиб - свыше 2300Н/мм.

Результат шлифовки внутреннего отверстия стержня из карбида вольфрама

(2) Qianhe располагает специальным оборудованием для проведения высокоточной шлифовки и полировки внутреннего отверстия стержня, которое обеспечивает шероховатость внутреннего отверстия в пределах Ra 0.1, а шероховатость частей R по обоим концам - Ra 0.025.

(3) Научный проект радиуса закругления входного и выходного отверстия для проволоки по обоим концам стержня обеспечивает беспрепятственное прохождение проволоки. На внутренней поверхности стержня нет неровностей, что предотвращает изгиб и блокировку прохождения проволоки.

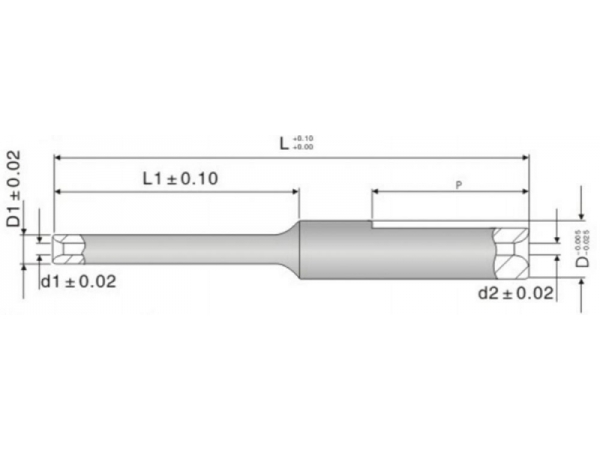

Параметры
Спецификации Общая длина L Малый диаметр L1 Наружный диаметр D Малый диаметр D1 Диаметр выходного отверстия для проволоки d1 Диаметр входного отверстия для проволоки d2
W0202-2005-1505 15 5 2 0.5 0.2 0.2
W0202-2000-3300 33 * 2 * 0.2 0.2
W0202-3010-3015 30 15 3 1 0.2 0.2
W0202-3006-3010 30 10 3 0.6 0.2 0.2
W0202-3015-3015 30 15 3 1.5 0.2 0.2
W0202-3007-3508 35 8 3 0.7 0.2 0.2
W0303-3008-3012P 30 12 3 0.8 0.3 0.3
W0303-3012-3519 35 19 3 1.2 0.3 0.3
W0303-3008-4506 46 6 3 0.8 0.3 0.3
W0303-3020-3515 35 15 3 2 0.3 0.3
W0303-0800-3500 35 * 0.8 * 0.3 0.3
W0303-3018-4018 40 18 3 1.8 0.3 0.3
W0404-3010-3009 30 9 3 1 0.4 0.4
W0404-3007-4528 45 28 3 0.7 0.4 0.4
W0505-3012-4506T 45 6 3 1.2 0.5 0.5
W0606-3012-3520 35 20 3 1.2 0.6 0.6
W0606-3016-4010T 40 10 3 1.6 0.6 0.6
W0808-3018-3518 35 18 3 1.8 0.8 0.8
W0808-3018-3010 30 10 3 1.8 0.8 0.8
W1212-3022-3010 30 10 3 2.2 1.2 1.2

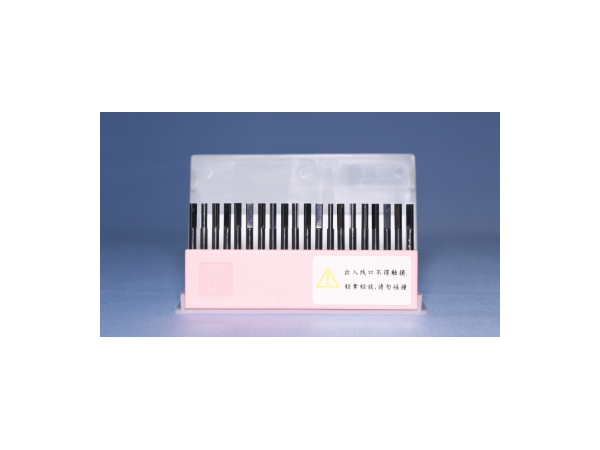

Упаковка
